Подробная информация о продукте:
|
| Измеряя ряд: | 20m, 40m | Применение: | Измерение жидкости и пыли |
|---|---|---|---|
| Материал: | 304 и PTFE | Отростчатое соединение: | Винтовой нарез, фланец (опционный), служил фланцем |
| Ранг защиты: | Аппаратура IP67 дисплея, IP67 | Рабочая температура: | -40~260℃ |
| Выход сигнала: | 4-20mA, 4-20mA/HART, RS485 | Отростчатое давление: | Атмосферное давление, - 0.1-4MPa, -1~40BAR |
| Высокий свет: | Микроволновые датчики уровня 220 В переменного тока,микроволновые датчики уровня,управляемые туманной пеной |
||

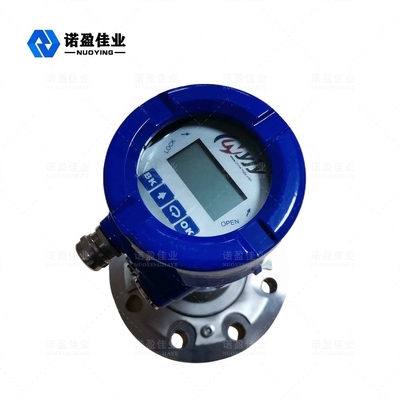

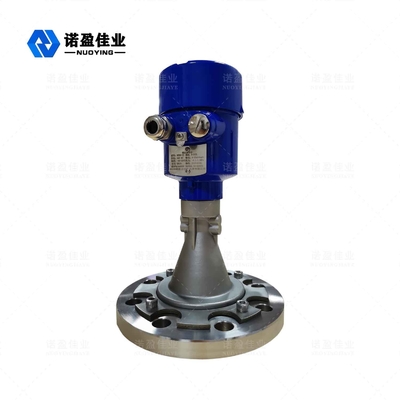

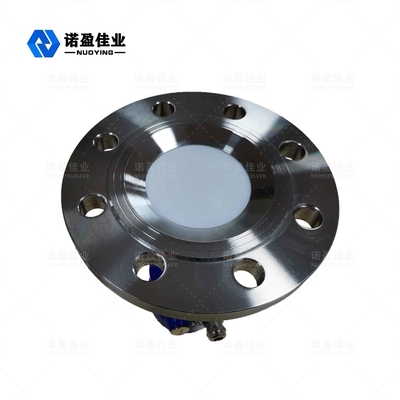

26 ГГц NYRD-PB-D Flat Радар Уровень метр
Плоский радарный измеритель уровня представляет собой высокочастотный радарный измеритель уровня с частотой 26 ГГц и максимальным расстоянием измерения 40 метров.Антенна дополнительно оптимизирована, а новый быстрый микропроцессор может выполнять высокоскоростной анализ и обработку сигналов, так что прибор можно использовать в некоторых сложных случаях, таких как пар, пена, пыль, кристаллизация, конденсация и т. д.
Радар Уровень метрТехнический параметр
| Модель | НРД-ПБ-А | НРД-ПБ-Б | НРД-ПБ-С | НРД-ПБ-Д | НРД-ПБ-Э |
| Типичное применение | Пар, туман, пена, сильная коррозия, кристаллизация, конденсация, адгезия и т.д. | ||||
| Частота передачи | 26 ГГц | ||||
| Выборка эха | 100 раз/с | ||||
| Материал антенны | ПТФЭ+304 | ПТФЭ | ПТФЭ+304 | ПТФЭ+304 | ПФА |
| Спектр | 40м | ||||
| Точность | 0,05%～0,1%полной шкалы | ||||
| Источник питания | 24 В постоянного тока (двухпроводной, четырехпроводной), 220 В переменного тока | ||||
| Власть | 3 Вт | ||||
| Выходной сигнал | 4...20 мА/HART/RS485/Modbus... | ||||
| Температура процесса | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| Технологическое давление | -0,1～2,0 МПа | ||||
| Технологическое соединение | Кронштейн, фланец (дополнительно) | ||||
| Электрический интерфейс | М20×1.5, ½" NPT | ||||
| Класс защиты | IP 67 | ||||
| Взрывозащищенный класс | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Радар Уровень метрОперационная Принцип
Антенна уровня радара излучает узкие микроволновые импульсы, которые передаются вниз через антенну.После того, как импульс касается поверхности измеряемой среды, он отражается обратно и снова принимается антенной системой, а сигнал передается на электронную часть схемы и автоматически преобразуется в сигнал уровня (поскольку скорость распространения импульса чрезвычайно высока, электромагнитная волна достигает цели и отражается обратно к приемнику (время почти мгновенное).
Как показано на рисунке:
А.Настройка диапазона, низкая регулировка (4 мА)Б.Высокая регулировка (20 мА)С.Диапазон слепых зон
Базовая поверхность для измерения: Нижняя поверхность резьбы или уплотнительная поверхность фланца.
Примечание. При использовании синхронизации уровня радара убедитесь, что самый высокий уровень материала не может попасть в слепую зону измерения (зона, обозначенная буквой C на рисунке).
Радар Уровень метрОсобенности дизайна
◎ Антенна небольшого размера, проста в установке;бесконтактный радар, без износа и без загрязнения.
◎ Не подвержен коррозии, пене, водяному пару, изменениям температуры и давления.
◎ Угол луча мал, а энергия сконцентрирована, что повышает эхо-способность и помогает избежать помех.
◎ Слепая зона измерения меньше, и она также может дать хорошие результаты при измерении небольших резервуаров.
◎ Высокое отношение сигнал/шум для лучшей производительности даже в нестабильных условиях.
