Подробная информация о продукте:
|
| Выход сигнала: | 4… 20mA/HART (2/4) RS485/Modbus… | Взрывозащищенная ранг: | Ia IIC T6 Gb Exia II c T6 Ga/Exd |
|---|---|---|---|
| Диапазон изменения частот: | 26GHz | Ранг защиты: | IP67 |
| Отростчатое соединение: | Поддержка, фланец | Электропитание: | 24VDC (2 линии, 4 линии) |
| Отростчатое давление: | -0.1 - 4.0MPa | Средняя температура: | -40C-250℃ |
| Высокий свет: | тип ровный индикатор радиолокатора 26Ghz,Тип ровный индикатор 316L радиолокатора,датчик радиолокатора ведомой волны 316L |
||

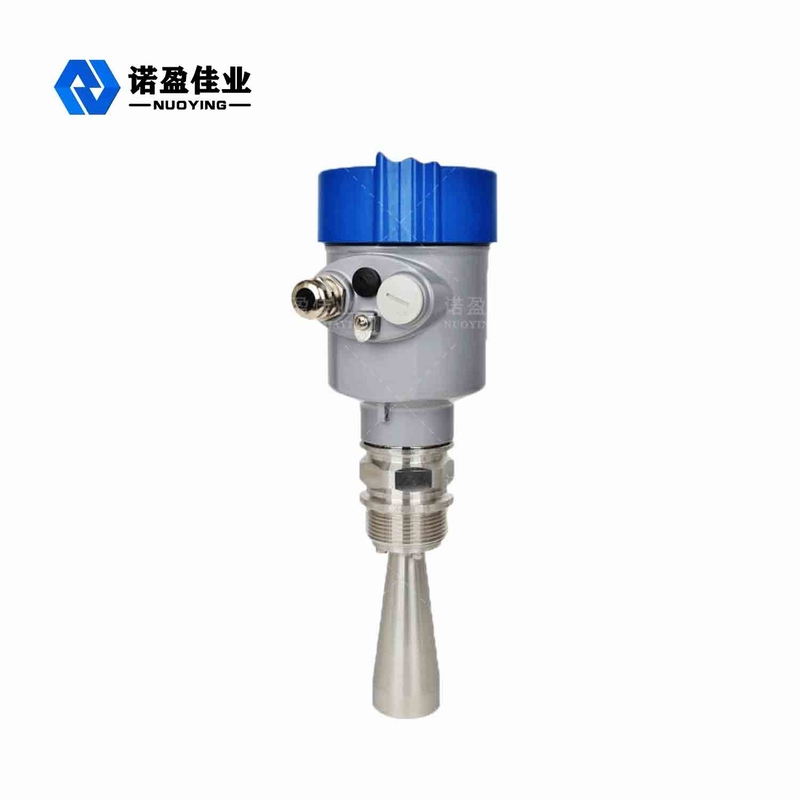

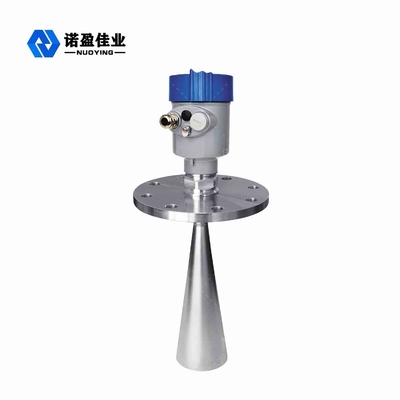

26ГГц NYRD-806 Радиолокационный уровнемер Материал 316L высокий стандарт
Радарный уровнемер NYRD-806, 26 ГГц
Радарный уровнемерХарактеристики конструкции
Радарный уровнемертехнические параметры
| Заявление | Температура, давление и слегка агрессивная жидкость |
| Диапазон измерений | 30м |
| Материал антенны | 316 л |
| Точность | ±3 мм |
| Средняя температура | 40С—250℃ |
| Технологическое давление | 0,1 〜4,0 мПа |
| Источник питания | 24 В постоянного тока (две линии, четыре линии) |
| Технологическое соединение | Опора, фланец |
| Степень защиты | IP67 |
| Диапазон частот | 26 ГГц |
| Взрывозащищенный класс |
| актерский номер | Температура процесса |
| NYRD | 1 -40 〜+100°С |
| Модель продукта | 2 -40 〜+130°С |
| 805 диапазон 10 м | 3 -40 〜+250°С |
| 806 дальность 30м | 4 -40 〜+400°С |
| 807 дальность20м | Y специальный пользовательский тип |
| 808 дальность70м | Технологическое давление |
| 809 дальность 35м | 1 -0,1 〜+0,3 МПа |
| 810 дальность80м | 2 -0,1 〜+2,0 МПа |
| -86 дальность20м | 3 -0,1~+4,0 МПа |
| -87 дальность 35м | Y специальный пользовательский тип |
| -дальность SL30м,80м | Герметизация |
| -Дальность ПБ40м | Y Витон |
| -дальность СД40м | К Калрез |
| -TJ дальность40м | Y специальный пользовательский тип |
| Антенна/размер/материал | Материал корпуса/защита |
| Антенна Batter / герметичный рупор / PTFE | Алюминий/IP67 |
| B Трубная антенна / 46 мм / 316L | D Алюминий (двухкамерный) /IP67 S Нерж. сталь 304/IP68 |
| C Трубная антенна / 76 мм / 316L | Y специальный пользовательский тип |
| D Трубная антенна / 96 мм / 316L | Взрывозащищенный класс |
| E Трубная антенна 121мм/316L | Стандарт P |
| F Наклонная антенна / 242 мм 316L | л Exia IICT6 |
| P Плоская антенна / ПТФЭ | G Exd[ia] IICT6 |
| S Капельная антенна / ПТФЭ | Y специальный пользовательский тип |
| R Стержневая антенна / герметичный рупор / PFA | Электрический интерфейс |
| Y специальный пользовательский тип | М М20Х1.5 |
| Контроль над процессом | N 1/2〃ДНЯО |
| Резьбовое соединение: G1%A | Y специальный пользовательский тип |
| B Фланцевое соединение: DN50 | Отображать |
| C Фланцевое соединение: DN80 | Ремень |
| D Фланцевое соединение: DN100 | Х без |
| E Фланцевое соединение: DN 150 | Ранг (единица измерения: см) |
| F Универсальное фланцевое соединение | Икс |
| G Зажимная установка | |
| H Установка стента | |
| Y специальный пользовательский тип | |
| Выходная мощность/питание | |
| 2 4~20 мА/24 В постоянного тока, двухпроводной | |
| 3 4~20 мА/24 В постоянного тока/Hart двухпроводной | |
| 4 4〜20 мА/220 В перем. тока/Hart, четырехпроводной | |
| 5 RS485/Modbus |
Примечание: настраивается по запросу
Радарный уровнемерПринцип работы
Антенна уровня радара излучает узкий микроволновый импульс и передает его вниз через антенну.После того, как импульс коснется поверхности измеряемой среды, он отражается обратно и снова принимается антенной системой, передавая сигнал на часть электронной схемы, которая автоматически преобразуется в сигнал положения объекта (поскольку скорость распространения импульса чрезвычайно высока, время, необходимое для того, чтобы электромагнитные волны достигли цели и отразились обратно к приемнику, почти мгновенно.) Измерительная базовая поверхность: резьбовое дно или крышка фланца
Примечание. Используйте синхронизацию объекта радара, чтобы гарантировать, что самый высокий уровень не может попасть в слепую зону измерения (зона D на рисунке).
Радарный уровнемерПремьера продукта
Радарный уровнемер серии NYR D80X представляет собой высокочастотный радарный измерительный прибор с частотой 26 Гц и максимальным расстоянием измерения 80 метров.Антенна дополнительно оптимизирована, а новый быстрый микропроцессор может выполнять обработку анализа сигнала с более высокой скоростью, так что прибор можно использовать в некоторых сложных условиях измерения, таких как реакционный котел, твердое хранилище.
