Подробная информация о продукте:
|
| Измеряя ряд: | 0 до 2,5 g /cc (0 до 2500 kg/m3), 0~100.0% | Ряд тарировки: | 0 до 2,5 g /cc (0 до 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Точность: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Повторимость: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Давление деятельности: | 0~4Mpa | Рабочая температура: | -40~130℃, - 50~150℃ |
| Электропитание: | 24VDC, мамы ≥50 | Выход сигнала: | 4-20 мам, 0-1000Hz, RS485 Modbus RTU |
| Высокий свет: | Вилочный плотномер PN40 FDM,вилочный плотномер FDM 24 В постоянного тока,преобразователь плотности навозной жижи 24 В постоянного тока |
||

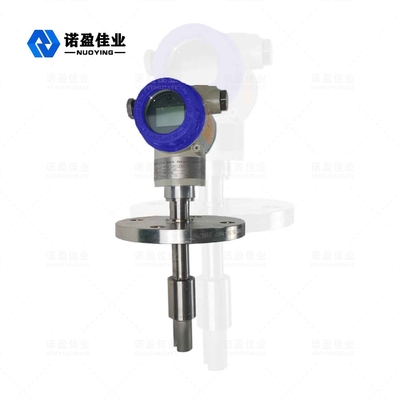

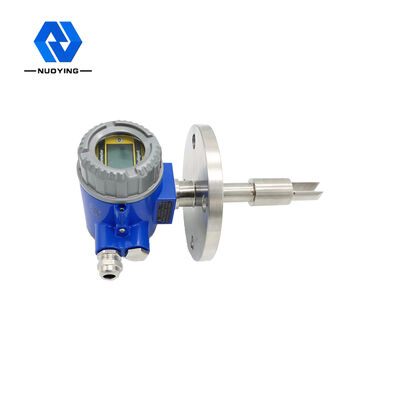

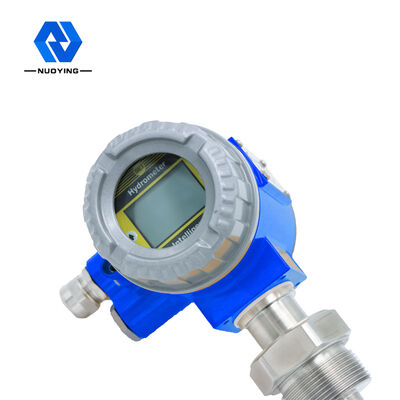

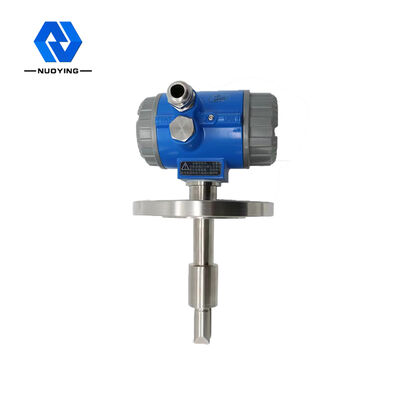

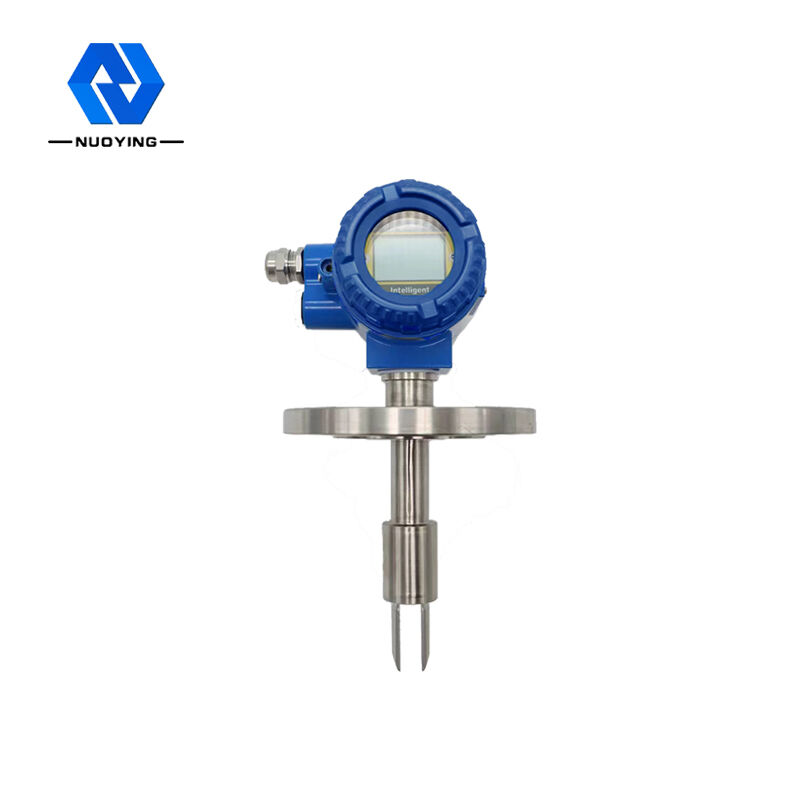

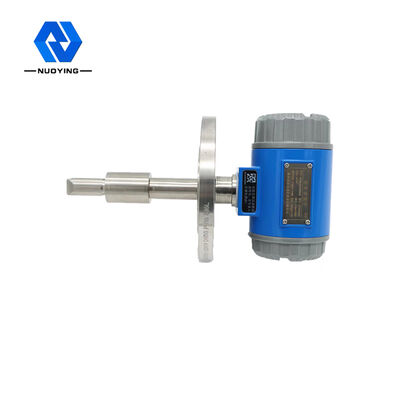

NYDE Резонансный измеритель плотности с камертонной вилкой
NYDEсъемный измеритель плотности принимает съемную установку и широко используется в трубопроводах.Плотность среды в открытых резервуарах и закрытых резервуарах напрямую определяется частотой колебаний, принимаемой камертоном датчика, вставленного в среду.Встроенный датчик температуры датчика обеспечивает для него температурную компенсацию.
Сфера применения: съемный плотномер может выполнять определение плотности в режиме онлайн в режиме реального времени.Его можно использовать для управления технологическим процессом продуктов с плотностью в качестве основного параметра или для контроля качества с процентным содержанием твердого вещества или процентной концентрацией в качестве эталона.Типичные отрасли промышленности включают нефтехимическую промышленность, винодельческую промышленность, пищевую промышленность, фармацевтическую промышленность и переработку полезных ископаемых (таких как глина, карбонат, силикат и т. д.), которые специально используются для обнаружения границы раздела и смешивания многопродуктовых трубопроводов в вышеуказанных отраслях. определение плотности, контроль конечной точки реактора и определение границы раздела сепаратора.
NYDE Резонансный измеритель плотности с камертонной вилкой Технические Параметры
| Диапазон измерения | 0 – 2,5 г/куб.см (0 – 2500 кг/м3), 0~100,0% |
| Диапазон калибровки | 0 – 2,5 г/куб.см (0 – 2500 кг/м3), 0~100,0% |
| точность измерения | ± 0,002 г/куб.см (± 2 кг/м3), ±0,5% |
| Повторяемость | ± 0,001 г/куб.см (± 0,2 кг/м3) ±0,1% |
| Диапазон средних температур | -50℃~+150℃ |
| Рабочее давление | 4 МПа |
| Диапазон вязкости жидкости | 0–600 сП |
| Температурный коэффициент | <0,1 кг/м3/℃(±0,5%) После коррекции |
| Эффект стресса | Незначительный |
| Встроенный датчик температуры | Цифровой датчик |
| Смачиваемый материал | 316L, нержавеющая сталь 2205, ° C, титановый сплав |
| Покрытие корпуса вилки | Стандартный ПТФЭ или ПФА |
| Источник питания | 24 В постоянного тока, ≥ 50 мА |
| Выход аналогового сигнала | 4-20 мА, 0-1000 Гц, RS485 Modbus RTU |
| Точность выхода (20 ℃) | ±0,1% от показаний или ±0,05% полной шкалы |
| Повторяемость выходного сигнала (-40~+85℃) | ± 0,05% полной шкалы |
| Технологическое соединение | DIN 50 PN16 DIN 50 PN40 |
| Сантехника IDF и RJT | |
| Уровень защиты | IP67 |
| оболочка | Алюминиевый сплав |
NYDE Резонансный измеритель плотности с камертонной вилкой Операционная Принцип

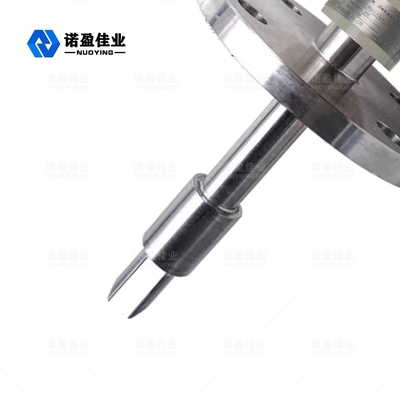

Датчик работает по принципу компонентной вибрации, а составной частью является часть камертона, погруженная в измеряемую жидкость.Часть камертона вызывает вибрацию через внутреннее пьезоэлектрическое устройство, закрепленное на нижнем конце корпуса вилки.Частота колебаний определяется вторичным пьезоэлектрическим устройством, закрепленным на другом конце корпуса вилки, а затем сигнал усиливается схемой наверху.Плотность жидкости тесно связана с частотой вибрации при течении измеряемой жидкости.При изменении плотности измеряемой жидкости изменяется и частота вибрации при течении жидкости.С помощью следующего уравнения можно точно рассчитать плотность измеряемой жидкости.
Д= К0+К1Т+К2Т2
D= некалиброванная плотность измеряемой среды (кг/м3)
T = частота вибрации (мкс).
K0, K1, K2= постоянная
В процессе определения плотности съемный плотномер NYDE может автоматически компенсировать влияние температуры на плотность (D) измеряемой среды, а давление не оказывает существенного влияния на плотность.
NYDE Резонансный измеритель плотности с камертонной вилкой Особенности дизайна
◎ Подходит для измерения плотности резервуаров, трубопроводов, расхода или статической среды.Подходит для измерения высоких и низких температур, содержащих примеси и сред с высокой вязкостью.
◎ Электронное преобразовательное устройство на базе микропроцессора со встроенными функциями обработки сигналов, расчета и диагностики.
◎ Непрерывное онлайн-измерение плотности и температуры жидкости, высокая точность, безопасность и надежность, могут быть непосредственно использованы для управления производственным процессом.
◎ Он может напрямую связываться с ПК через интерфейс RS485.Пользователи могут напрямую настраивать узлы, диагностировать неисправности и записывать данные в режиме онлайн.
◎ Базовая плотность, процент концентрации, процент массы, процент объема и другие параметры могут быть рассчитаны при измерении плотности и температуры.
Отличная структура защиты от избыточного давления, превосходная температурная стабильность, полное сварное уплотнение, прочная и надежная конструкция.
◎ Простота установки и использования, вставка жидкости может отображать показания.
◎ Простота обслуживания, отсутствие регулярной очистки.
◎ Калибровка без стандартного эталонного источника, без лабораторной калибровки, без прерывания процесса.
◎ Искробезопасный тип можно использовать на опасных объектах, а санитарный тип можно устанавливать на предприятиях по производству пищевых продуктов.
