Подробная информация о продукте:
|
| Измеряя ряд: | 0 до 2,5 g /cc (0 до 2500 kg/m3), 0~100.0% | Ряд тарировки: | 0 до 2,5 g /cc (0 до 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Точность: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Повторимость: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Давление деятельности: | 0~4Mpa | Рабочая температура: | -40~130℃, - 50~150℃ |
| Электропитание: | 24VDC, мамы ≥50 | Выход сигнала: | 4-20 мам, 0-1000Hz, RS485 Modbus RTU |
| Высокий свет: | Измеритель плотности камертона Modbus RTU,Резонансный датчик плотности жидкости,Измеритель плотности жидкости Modbus |
||
Измеритель плотности 4~20Ма резонанса камертона НЙДЭ или РС485 Модбус РТУ 24ВДК

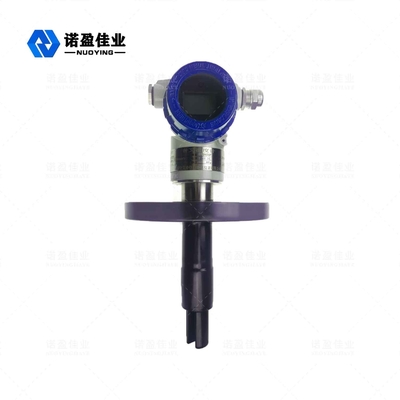

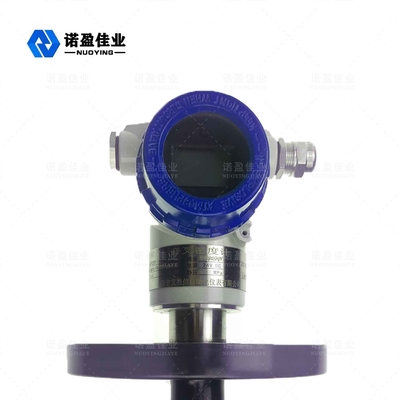

NYDE Резонансный измеритель плотности с камертонной вилкой
NYDEсъемный измеритель плотности принимает съемную установку и широко используется в трубопроводах.Плотность среды в открытых резервуарах и закрытых резервуарах напрямую определяется частотой колебаний, принимаемой камертоном датчика, вставленного в среду.Встроенный датчик температуры датчика обеспечивает для него температурную компенсацию.
Сфера применения: съемный плотномер может выполнять определение плотности в режиме онлайн в режиме реального времени.Его можно использовать для управления технологическим процессом продуктов с плотностью в качестве основного параметра или для контроля качества с процентным содержанием твердого вещества или процентной концентрацией в качестве эталона.Типичные отрасли промышленности включают нефтехимическую промышленность, винодельческую промышленность, пищевую промышленность, фармацевтическую промышленность и переработку полезных ископаемых (таких как глина, карбонат, силикат и т. д.), которые специально используются для обнаружения границы раздела и смешивания многопродуктовых трубопроводов в вышеуказанных отраслях. определение плотности, контроль конечной точки реактора и определение границы раздела сепаратора.
NYDE Резонансный измеритель плотности с камертонной вилкой Технические Параметры
| Диапазон измерения | 0 – 2,5 г/куб.см (0 – 2500 кг/м3), 0~100,0% |
| Диапазон калибровки | 0 – 2,5 г/куб.см (0 – 2500 кг/м3), 0~100,0% |
| точность измерения | ± 0,002 г/куб.см (± 2 кг/м3), ±0,5% |
| Повторяемость | ± 0,001 г/куб.см (± 0,2 кг/м3) ±0,1% |
| Диапазон средних температур | -50℃~+150℃ |
| Рабочее давление | 4 МПа |
| Диапазон вязкости жидкости | 0–600 сП |
| Температурный коэффициент | <0,1 кг/м3/℃(±0,5%) После коррекции |
| Эффект стресса | Незначительный |
| Встроенный датчик температуры | Цифровой датчик |
| Смачиваемый материал | 316L, нержавеющая сталь 2205, ° C, титановый сплав |
| Покрытие корпуса вилки | Стандартный ПТФЭ или ПФА |
| Источник питания | 24 В постоянного тока, ≥ 50 мА |
| Выход аналогового сигнала | 4-20 мА, 0-1000 Гц, RS485 Modbus RTU |
| Точность выхода (20 ℃) | ±0,1% от показаний или ±0,05% полной шкалы |
| Повторяемость выходного сигнала (-40~+85℃) | ± 0,05% полной шкалы |
| Технологическое соединение | DIN 50 PN16 DIN 50 PN40 |
| Сантехника IDF и RJT | |
| Уровень защиты | IP67 |
| оболочка | Алюминиевый сплав |
NYDE Резонансный измеритель плотности с камертонной вилкой Операционная Принцип

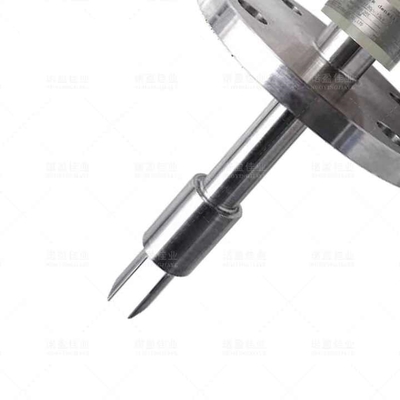

Датчик работает по принципу компонентной вибрации, а составной частью является часть камертона, погруженная в измеряемую жидкость.Часть камертона вызывает вибрацию через внутреннее пьезоэлектрическое устройство, закрепленное на нижнем конце корпуса вилки.Частота колебаний определяется вторичным пьезоэлектрическим устройством, закрепленным на другом конце корпуса вилки, а затем сигнал усиливается схемой наверху.Плотность жидкости тесно связана с частотой вибрации при течении измеряемой жидкости.При изменении плотности измеряемой жидкости изменяется и частота вибрации при течении жидкости.С помощью следующего уравнения можно точно рассчитать плотность измеряемой жидкости.
Д= К0+К1Т+К2Т2
D= некалиброванная плотность измеряемой среды (кг/м3)
T = частота вибрации (мкс).
K0, K1, K2= постоянная
В процессе определения плотности съемный плотномер NYDE может автоматически компенсировать влияние температуры на плотность (D) измеряемой среды, а давление не оказывает существенного влияния на плотность.
NYDE Резонансный измеритель плотности с камертонной вилкой Механическая установка
В отличие от датчика плотности трубы, вилочная часть вставного плотномера не закрыта полностью.
Стенка трубы или контейнер
Граничное влияние стенки на жидкость плюс влияние вязкости самой измеряемой среды, эти эффекты будут иметь определенное влияние на калибровку измерения датчика.Чтобы преодолеть это, для различных сред мы обобщили и заранее установили способ установки и диаметр трубы, чтобы облегчить выбор в одинаковых условиях.
|
Установка стандартный |
Т-образное боковое отверстие установка плагина |
Т-образный боковой открывающийся выдвижной монтаж | |
|
Инструкция |
Корпус вилки напрямую входит в основную жидкость |
Корпус вилки втягивается в сторону трубопровода, чтобы избежать попадания основной жидкости, и втягивается на 25мм |
|
| Скорость потока | Скорость потока через вилку 0-1 м/с. | Скорость потока по основной трубе 1-5 м/с. | |
| Диапазон вязкости | Макс 600Cp | Максимум 100 сП (до 250 сП в отдельных случаях) | |
| Температура | -50-150℃ | -50-150℃ | |
|
Размер основной трубы |
≥ Горизонтальный трубопровод 100 мм (4″); ≥ Вертикальная труба 150 мм (4″); |
≥50мм(2″) |
|
|
недостаток |
Не применимо к: Нестабильный расход Диаметр основной трубы меньше DN100 |
1. | Флокулянт (например, целлюлоза и т. д.) |
| 2. | Нестабильный расход | ||
| 3. | Растворы с уменьшенной вязкостью | ||
| 4. | Диаметр основной трубы меньше DN50 | ||
| 5. | Случаи, когда влияние температуры существенно | ||
Расчет расхода
V = Q / (1/4 *π *d2) Пример: Расход 20 м3/ч, диаметр трубы 100 мм
V = 20/3600/(1/4 * 3,14 * 0,1 * 0,1) = 0,7 м/с
Место установки
Чтобы плотномер мог измерять точно и отображать стабильность, скорость потока измеряемой среды не должна превышать 1 м/с, а диаметр трубопровода, на котором установлен плотномер, должен быть больше или равен 159мм.Место плотномера должно быть установлено как можно дальше от насоса, и расстояние предпочтительно должно быть больше 5 м;При скорости потока более 1 м/с используйте установку с увеличенным диаметром.При увеличении расхода на 1 м диаметр трубы плотномера увеличивается в 1,5 раза.Перед прибором должен быть прямой участок трубы ≥ 600 мм, а за прибором прямой участок трубы ≥ 300 мм.Жидкость находится в ламинарном состоянии при протекании через корпус вилки,
Как показано на рисунке: горизонтальная установка горизонтального трубопровода
Вертикальная трубка концентрического редуктора Вставляется непосредственно в жидкость
Концентрический редуктор горизонтальная труба Горизонтальная труба вид сверху
