Подробная информация о продукте:
|
| Измеряя ряд: | 30m | Типичное применение: | Жидкости, порошки, твердые частицы |
|---|---|---|---|
| Материал: | 304,316L (опционное) | Способ установки: | установка фланца или установка потока |
| Ранг защиты: | Аппаратура IP67 дисплея | Рабочая температура: | -40~130℃ |
| материал случая: | : случай литого алюминия | Отростчатое давление: | -0.1-4MPa, -1~40BAR |

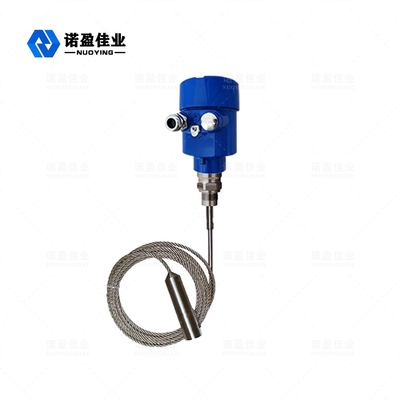

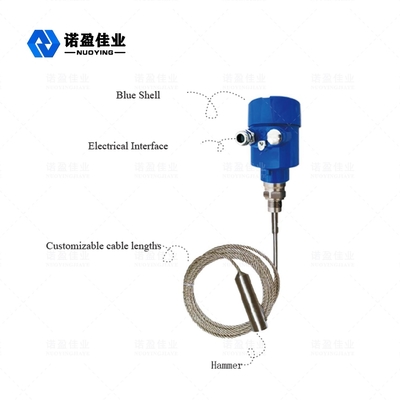

Метр радиолокатора ведомой волны NYRD701 1.8GHz ровный
Метр радиолокатора ведомой волны ровный ровный метр основанный на принципе отражения временного интервала (TDR). Электромагнитный ИМП ульс датчика уровня радиолокатора распространяет вдоль стальных кабеля или зонда на скорости света. Отражены, что формирует отголосок и возвращает часть ИМПа ульс ровного метра к передатчику ИМПа ульс вдоль такого же пути. Расстояние между передатчиком и поверхностью измеренного средства пропорционально к времени распространения ИМПа ульс во время этого периода, и жидкостная ровная высота высчитана.
Параметр ровного метра радиолокатора технический
| Типичное применение | Жидкости, порошки, твердые частицы, въедливые средства массовой информации |
| Материал антенны | Гибкие cable/304/PTFE (опционные) |
| Измеряя ряд | 30 m |
| Точность | ±1mm |
| Электропитание | 24 VDC (двухпроводной, четырехпроводной) |
| Средняя температура | -40~+130℃, - 40~+250℃ |
| Давление | e -0.1~4.0MPa |
| Отростчатое соединение | Поток, фланец (опционный) |
| Класс защиты | IP65 |
| Взрывозащищенная ранг | ExiaCT6Ⅱ (опционное) |
| Выход сигнала | 4… 20mA/HART/RS485/Modbus… |
Примечание ※: Продукты можно подгонять согласно специфическим требованиям потребителей!
Принцип действия метра радиолокатора ровный
Высокочастотный ИМП ульс микроволны испущенный радиолокатором ведомой волны распространяет вдоль компонента обнаружения (стальной кабель или стальная штанга), и когда он столкнется измеренное средство, должный к неожиданному изменению диэлектрической константы, она причиняет отражение, и часть энергии в импульсе отражена назад. Промежуток времени между переданным ИМПом ульс и отраженным ИМПом ульс пропорциональн к расстоянию измеренного средства.
◎Войдите в
Радиолокатор ведомой волны измеряя аппаратура основанная на принципе перемещения времени. Волна радиолокатора бежит на скорости света, и время выполнения можно преобразовать в ровный сигнал через электронные блоки. Зонд испускает высокочастотные ИМПы ульс и распространяет вдоль зонда кабеля или штанги. Когда ИМПы ульс встречают поверхность материала, они отражены назад и получены приемником в аппаратуре, и сигнал расстояния преобразован в ровный сигнал.
Отраженный сигнал ИМПа ульс передан части радиотехнической схемы аппаратуры вдоль зонда кабеля или штанги, и процессам микропроцессора сигнал определить отголосок произведенный ИМПом ульс микроволны на поверхности материала. Правильное идентификация сигнала отголоска выполнено программным обеспечением ИМПа ульс, и расстояние d от материальной поверхности пропорционально к перемещению t времени
ИМП ульс:
D=C×T/2, где c скорость света
В виду того что знано расстояние e пустого танка, материальный уровень l является следующим: L=E-D
◎Экспорт
Набор путем вход пустой высоты e танка (= нул пунктов), высоты f полного бака (= в натуральную величину) и некоторых параметров применения, параметры применения автоматически приспособит аппаратуру к окружающей среде измерения, соответствие к 4 - выход 20mA.
