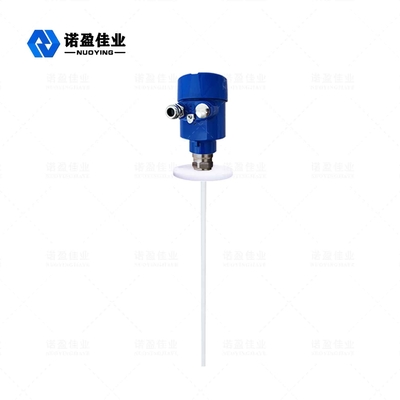

NYRD702 PTFE 1,8 ГГц волноводный радарный уровнемер уровнемер

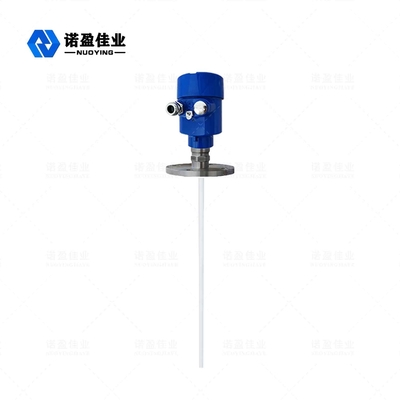

NYRD702 ПТФЭВолноводная волна 1,8 ГГц Радар Уровень метр

Волноводный радарный уровнемер представляет собой измеритель уровня, основанный на принципе отражения во временной области (TDR).Электромагнитный импульс радарного уровнемера распространяется по стальному тросу или зонду со скоростью света.Часть импульса измерителя уровня отражается, образуя эхо, и по тому же пути возвращается к датчику импульсов.Расстояние между преобразователем и поверхностью измеряемой среды пропорционально времени распространения импульса в течение этого периода, и рассчитывается высота уровня жидкости.

NYRD702 антикоррозионный радарный волноводный измеритель уровня больше подходит для контроля уровня сильно агрессивных сред, таких как раствор соляной кислоты, раствор азотной кислоты, бромистоводородная кислота, разбавленная серная кислота и т. д.

Радар Уровень метрТехнический параметр

※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!

Радар Уровень метрОперационная Принцип

Высокочастотный СВЧ-импульс, излучаемый волноводным радаром, распространяется вдоль компонента обнаружения (стальной трос или стальной стержень), а при встрече с измеряемой средой из-за резкого изменения диэлектрической проницаемости вызывает отражение, а часть энергия импульса отражается обратно.Интервал времени между переданным импульсом и отраженным импульсом пропорционален расстоянию измеряемой среды.

◎ Войти
Волноводный радар — это измерительный прибор, основанный на принципе путешествия во времени.Радарная волна распространяется со скоростью света, а время прохождения может быть преобразовано в сигнал уровня с помощью электронных компонентов.Зонд излучает высокочастотные импульсы и распространяется по кабелю или стержню зонда.Когда импульсы встречаются с поверхностью материала, они отражаются обратно и принимаются приемником в приборе, а сигнал расстояния преобразуется в сигнал уровня.
Отраженный импульсный сигнал передается на электронную часть прибора по кабелю или стержневому зонду, и микропроцессор обрабатывает сигнал для идентификации эха, генерируемого микроволновым импульсом на поверхности материала.Правильная идентификация эхо-сигнала выполняется программным обеспечением импульсов, а расстояние D от поверхности материала пропорционально времени прохождения T излучателя.
пульс:
D=C×T/2, где C — скорость света.
Поскольку расстояние E до пустого бака известно, уровень материала L равен: L=ED
◎ Экспорт
Установите путем ввода высоты пустого резервуара E (= нулевая точка), высоты полного резервуара F (= полная шкала) и некоторых параметров приложения, параметры приложения автоматически адаптируют прибор к условиям измерения, соответствующим выходному сигналу 4-20 мА.

Радар Уровень метрТребования к установке

Стандартный способ установки

◎ Рекомендуется устанавливать на 1/4 или 1/6 диаметра контейнера.
Примечание. Минимальное расстояние от стенки резервуара составляет L0≥300 мм, H0≥50 мм.
◎ Держите подальше от входа и выхода.
◎ Держитесь подальше от препятствий, таких как концевые выключатели, нагревательные змеевики, мешалки и т. д. Примечание. Расстояние между датчиком и препятствием составляет ≥200 мм.
◎ Если контейнер представляет собой металлическую банку, радар не должен касаться стенки и дна банки во всем диапазоне.
◎ Если дно контейнера скошено, радар можно установить в центре верхней части бака.
◎ Высота монтажной короткой трубы должна быть L1≤10см.
