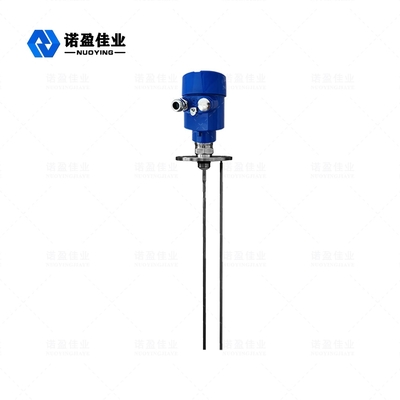

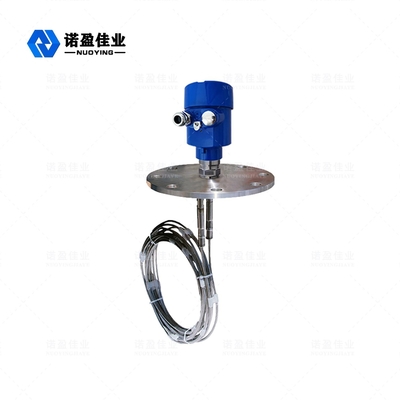

NYRD703 1,8 ГГц Волноводный волновой радар Измеритель уровня Датчик уровня Диапазон измерения 0 ~ 20 м

NYRD703 Волноводная волна 1,8 ГГц Радар Уровень метр

Волноводный радарный уровнемер представляет собой измеритель уровня, основанный на принципе отражения во временной области (TDR).Электромагнитный импульс радарного уровнемера распространяется по стальному тросу или зонду со скоростью света.Часть импульса измерителя уровня отражается, образуя эхо, и по тому же пути возвращается к датчику импульсов.Расстояние между преобразователем и поверхностью измеряемой среды пропорционально времени распространения импульса в течение этого периода, и рассчитывается высота уровня жидкости.

Радар Уровень метрТехнический параметр

※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!

Радар Уровень метрОперационная Принцип

Высокочастотный СВЧ-импульс, излучаемый волноводным радаром, распространяется вдоль компонента обнаружения (стальной трос или стальной стержень), а при встрече с измеряемой средой из-за резкого изменения диэлектрической проницаемости вызывает отражение, а часть энергия импульса отражается обратно.Интервал времени между переданным импульсом и отраженным импульсом пропорционален расстоянию измеряемой среды.

◎ Войти
Волноводный радар — это измерительный прибор, основанный на принципе путешествия во времени.Радарная волна распространяется со скоростью света, а время прохождения может быть преобразовано в сигнал уровня с помощью электронных компонентов.Зонд излучает высокочастотные импульсы и распространяется по кабелю или стержню зонда.Когда импульсы встречаются с поверхностью материала, они отражаются обратно и принимаются приемником в приборе, а сигнал расстояния преобразуется в сигнал уровня.
Отраженный импульсный сигнал передается на электронную часть прибора по кабелю или стержневому зонду, и микропроцессор обрабатывает сигнал для идентификации эха, генерируемого микроволновым импульсом на поверхности материала.Правильная идентификация эхо-сигнала выполняется программным обеспечением импульсов, а расстояние D от поверхности материала пропорционально времени прохождения T излучателя.
пульс:
D=C×T/2, где C — скорость света.
Поскольку расстояние E до пустого бака известно, уровень материала L равен: L=ED
◎ Экспорт
Установите путем ввода высоты пустого резервуара E (= нулевая точка), высоты полного резервуара F (= полная шкала) и некоторых параметров приложения, параметры приложения автоматически адаптируют прибор к условиям измерения, соответствующим выходному сигналу 4-20 мА.

Радар Уровень метрОсобенности дизайна

◎ Волноводный радарный измеритель уровня использует передовую технологию микроволновой обработки и уникальную технологию обработки эха Echo Discovery, контактное измерение, высокую точность измерения и более точное измерение.В то же время волноводный радар устойчив к адгезии и не подвержен влиянию внешней среды, такой как средняя температура и адгезия.
◎ Разнообразие способов подключения к процессу и типов компонентов обнаружения делает волноводные уровнемеры серии 70X подходящими для различных сложных условий работы и приложений.Например: высокая температура, высокое давление и малая диэлектрическая постоянная среда.
◎ Используя импульсный режим работы, продукт имеет чрезвычайно низкую мощность излучения и может быть установлен в различных металлических и неметаллических
контейнеры без вреда для человеческого организма и окружающей среды.
