Подробная информация о продукте:
|
| Измеряя ряд: | 6m, 15m | Тип антенны: | высокотемпературная и высокая антенна давления |
|---|---|---|---|
| Материал: | 304,316L (опционное) | Взрывозащищенная ранг: | ExiaCT6Ⅱ (опционное) |
| Класс защиты: | Аппаратура IP67 дисплея | Рабочая температура: | -40~500℃ |
| Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Отростчатое давление: | -1~40BAR |

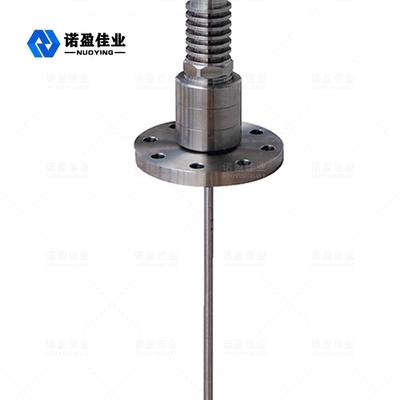

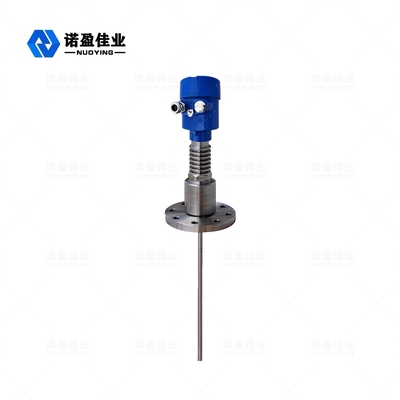

NYRD705Волноводная волна 1,8 ГГц Радар Уровень метр
Волноводный радарный уровнемер, прибор для измерения уровня в химической промышленности.Волноводный радарный уровнемер представляет собой радарный измеритель уровня, основанный на принципе рефлектометрии во временной области (TDR).Электромагнитный импульс радарного измерителя уровня распространяется по кабелю или зондовому стержню со скоростью света.При встрече с поверхностью измеряемой среды часть импульса радарного уровнемера отражается, образуя эхо-сигнал, и по тому же пути возвращается к передатчику импульсов.Расстояние между пусковой установкой и поверхностью измеряемой среды пропорционально времени распространения импульса, при этом вычисляется высота уровня жидкости.
Радар Уровень метрТехнический параметр
| Типичное применение | Жидкости, порошки, твердые частицы, агрессивные среды |
| Материал антенны | Гибкий кабель/304/ПТФЭ (дополнительно) |
| Диапазон измерения | 6 м |
| Точность | ±1 мм |
| Источник питания | 24 В пост. тока (двухпроводное, четырехпроводное) |
| Средняя температура | -40～+130℃, -40～+250℃ |
| Давление | -0,1～4,0 МПа |
| Технологическое соединение | Резьба, фланец (опционально) |
| Класс защиты | IP67 |
| Взрывозащищенный класс | ExiaⅡCT6 (опционально) |
| Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Радар Уровень метрОперационная Принцип
Высокочастотный СВЧ-импульс, излучаемый волноводным радаром, распространяется вдоль компонента обнаружения (стальной трос или стальной стержень), а при встрече с измеряемой средой из-за резкого изменения диэлектрической проницаемости вызывает отражение, а часть энергия импульса отражается обратно.Интервал времени между переданным импульсом и отраженным импульсом пропорционален расстоянию измеряемой среды.
Радар Уровень метрТребования к установке
Стандартный способ установки
◎ Рекомендуется устанавливать на 1/4 или 1/6 диаметра контейнера.
Примечание. Минимальное расстояние от стенки резервуара составляет L0≥300 мм, H0≥50 мм.
◎ Держите подальше от входа и выхода.
◎ Держитесь подальше от препятствий, таких как концевые выключатели, нагревательные змеевики, мешалки и т. д. Примечание. Расстояние между датчиком и препятствием составляет ≥200 мм.
◎ Если контейнер представляет собой металлическую банку, радар не должен касаться стенки и дна банки во всем диапазоне.
◎ Если дно контейнера скошено, радар можно установить в центре верхней части бака.
◎ Высота монтажной короткой трубы должна быть L1≤10см.
Радар Уровень метрЭлектрические соединения
◎ Напряжение питания
(4 ~ 20) мА/HART (двухпроводной)
Источник питания и сигнал выходного тока используют двухжильный экранированный кабель.Обратитесь к техническим данным для конкретного диапазона напряжения питания.Для искробезопасного типа необходимо добавить защитный барьер между источником питания и прибором.
(4~20) мА/HART (четырехпроводный)
Источник питания и токовый сигнал разделены, и каждый использует двухжильный экранированный провод.Обратитесь к техническим данным для конкретного диапазона напряжения питания.
RS485/Modbus
Источник питания и сигнал Modbus разделены, и каждый использует двухжильный экранированный провод.Конкретный диапазон напряжения питания см. в технических данных.
◎ Способ подключения
◎ Взрывозащищенное соединение
Радар Уровень метрТаблица выбора
Например: NYRD705-AC1A33VAPM1000
| Номер производителя | |
| NYRD | |
| Модель продукта | |
| 705 Диапазон 6 м | |
| Форма антенны/ Размер/ Материал | |
|
А Б Д |
Кабельная антенна/ 304 Кабельная антенна/ специальное ПТФЭ по индивидуальному заказу |
| Технологическое соединение | |
| А | Резьба: G1½A |
| Б | Тема: G1A |
| С | Тема: G¾A |
| Д | Резьба: 1½NPT |
| Е | Фланец: DN50 |
| Ф | Фланец: DN80 |
| грамм | Фланец: DN100 |
| Д | Специальные индивидуальные |
| Выход/Поставка | |
|
1 4~20 мА/24 В постоянного тока, двухпроводной 2 4~20 мА/24 В постоянного тока/Hart, двухпроводной 3 4~20 мА/220 В перем. тока/Hart, четырехпроводной 4 RS485/Modbus |
|
| Отображение в реальном времени/ Программирование | |
| ТОПОР | С Без |
| Нуойинг код | |
| ХХ | |
| Температура процесса |
| 1 - 40~+ 130℃ |
| 2 - 40~+ 250℃ |
| 3 - 40~+ 500℃ |
| Y Специальные индивидуальные |
| Технологическое давление |
| 1 - 0,1~+ 0,3 МПа |
| 2 - 0,1~+ 2,0 МПа |
| 3 - 0,1~+ 4,0 МПа |
| Y Специальные индивидуальные |
| Герметизация |
|
В Витон К Калрез Y Специальные индивидуальные |
| Материал корпуса/ степень защиты |
| Алюминий/ IP65 |
| D Алюминий (двойная полость)/ IP67 |
| S Нерж. сталь 304/ IP68 |
| Y Специальные индивидуальные |
| Взрывозащищенный класс |
| Стандарт P |
| л Exia IICT6 |
| G Exd[ia] IICT6 Специальный |
| Y по индивидуальному заказу |
| Кабельный ввод |
|
М М20×1.5 Н 1/2" NPT Y Специальные индивидуальные |
| Диапазон (единица измерения: см) |
| ИКС ...... |
