Подробная информация о продукте:
|
| Измеряя ряд: | 6m | Диапазон изменения частот: | 1,8 ГГц |
|---|---|---|---|
| материал случая: | корпус из нержавеющей стали | Отростчатое соединение: | Винтовой нарез, фланец (опционный), |
| Ранг защиты: | Аппаратура IP67 дисплея, IP68 | Рабочая температура: | -40~130℃ |
| Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Отростчатое давление: | -1~40BAR |
| Высокий свет: | Передатчик радиолокатора 100MHZ ровный,Передатчик IP68 радиолокатора ровный,Передатчик микроволны IP68 ровный |
||

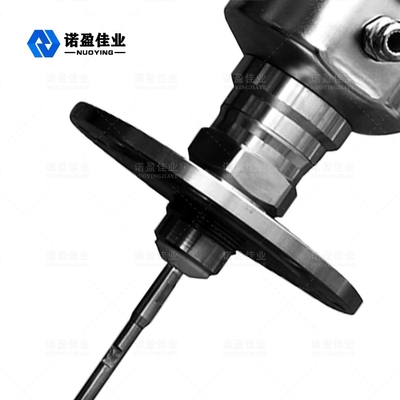

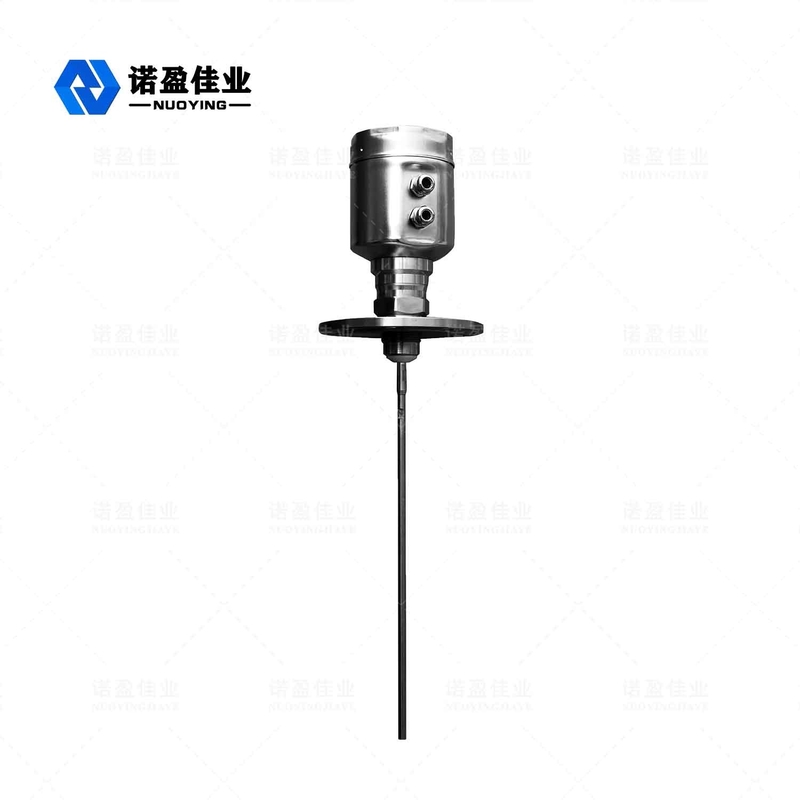

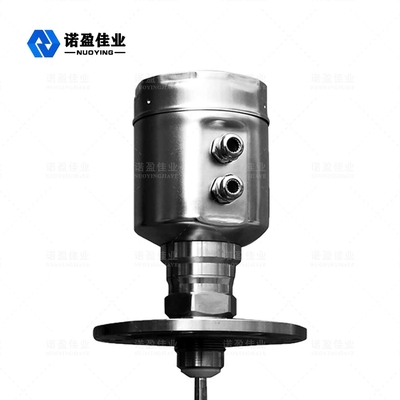

(Нержавеющая сталь) 1.8GHz метр радиолокатора ведомой волны NYRD702 ровный
Метр радиолокатора ведомой волны ровный ровный метр основанный на принципе отражения временного интервала (TDR). Электромагнитный ИМП ульс датчика уровня радиолокатора распространяет вдоль стальных кабеля или зонда на скорости света. Отражены, что формирует отголосок и возвращает часть ИМПа ульс ровного метра к передатчику ИМПа ульс вдоль такого же пути. Расстояние между передатчиком и поверхностью измеренного средства пропорционально к времени распространения ИМПа ульс во время этого периода, и жидкостная ровная высота высчитана.
Параметр ровного метра радиолокатора технический
| Параметры |
Частота: 100MHZ-1.8GHZ Измеряя ряд: - кабель: 0-30m; штанга, коаксиальная: 0-6m Повторимость: ± 3mm Разрешение: 1mm Забор: образцы отголоска 55/s Скорость ответа: 0.2S (в зависимости от фактического использования) Сигнал течения выхода: 4-20mA Точность: <0> |
| Интерфейс связи | Комуникационный протокол ХАРТА |
| Отростчатое соединение |
G1-1/2 Фланец DN50, DN80, DN100, DN150 |
| Отростчатое давление | -1 | 40bar |
| Сила |
Сила: 24VDC (± 10%), напряжение тока пульсации: 1Vpp Расход энергии: максимальное 22.5mA |
| Условия окружающей среды | ℃ температуры -40 | ℃ +80 |
| Расквартировывать ранг защиты | IP68 |
| Уровни взрыва | EXiaIICT6 |
| Соединение провода выхода электропитания и сигнала инструментирования |
Публикация кабеля защищаемого 2-ядром Вход кабеля: 2 M20 × 1,5 (диаметр кабелей 5 - 9mm) |
Примечание ※: Продукты можно подгонять согласно специфическим требованиям потребителей!
Принцип действия метра радиолокатора ровный
Радиолокатор ведомой волны вид измеряя аппаратуры которая основана на принципе перемещения времени. Волна радиолокатора путешествует на скорости света, и свое время выполнения можно преобразовать в ровный сигнал электронными блоками. Зонд испускает высокочастотные ИМПы ульс которые распространяют вдоль кабеля, и ИМПы ульс отражены назад когда они сталкиваются материальная поверхность и получены приемником внутри метра. Сигнал расстояния после этого преобразован к ровному сигналу.
Требования к установки метра радиолокатора ровные
Ряд измерения
Объяснение символа:
H---- Ряд измерения
L---- Пустое расстояние танка
B---- Слепая зона на верхней части
E---- Минимальное расстояние между зондом и стеной танка
Слепая область ссылается на минимальное расстояние между высоким уровнем материальной поверхности и контрольной точкой измерения.
Нижняя слепая область ссылается на расстояние около дна кабеля которое нельзя точно измерить.
Эффективная дистанция одно между верхней слепой областью и нижней слепой областью.
Примечание: Только когда материальный уровень на между верхних и нижних слепых областях может было гарантировано надежное измерение материального уровня.
Руководство по установке
Руководство по установке ниже применяется для того чтобы привязать и зонды штанги для измерять твердые частицы и жидкости. Коаксиальные трубчатые зонды только соответствующие для жидкостных объектов.
Положение установки:
