Подробная информация о продукте:
|
| Измеряя ряд: | кабель 30m; штанга, коаксиальные 6m | Отростчатое давление: | -10-40bar |
|---|---|---|---|
| Материал антенны: | 304,316L (опционное) | Отростчатое соединение: | Фланец (опционный), |
| Расквартировывать ранг защиты: | IP68 | Рабочая температура: | -40~130℃, - 40~250℃ |
| Выход сигнала: | 4-20mA/HART (двухпроводное/четырехпроводное) | Скорость ответа: | : 0.2S (в зависимости от фактического использования) |
| Высокий свет: | Передатчик ведомой волны NYRD703 ровный,Передатчик 316L ведомой волны ровный,передатчик gwr 316L ровный |
||

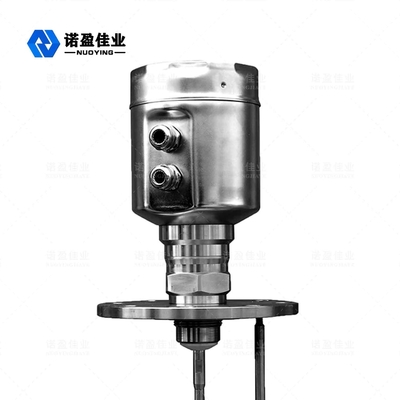

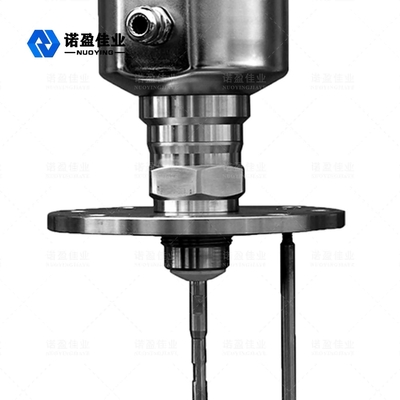

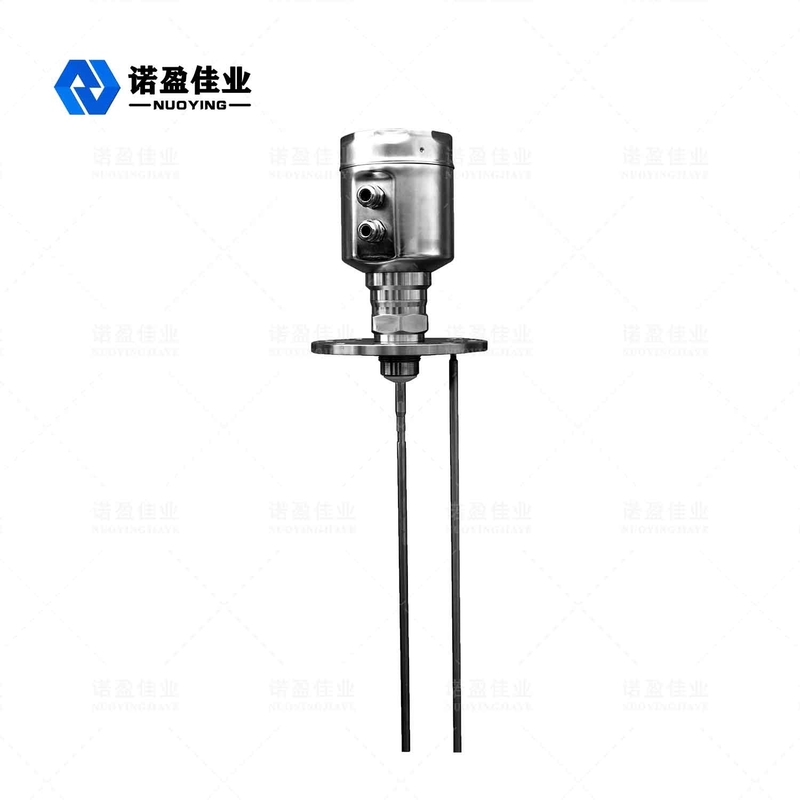

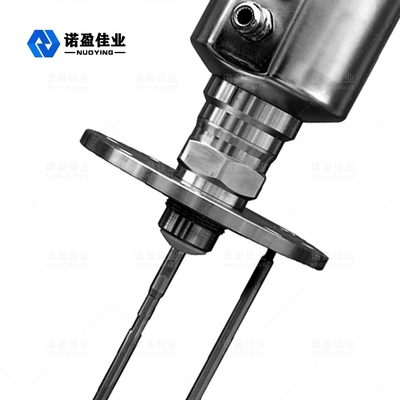

NYRD703 (нержавеющая сталь) 1,8 ГГц направленная волна Радар Уровень метр
Волноводный радарный уровнемер представляет собой измеритель уровня, основанный на принципе отражения во временной области (TDR).Электромагнитный импульс радарного уровнемера распространяется по стальному тросу или зонду со скоростью света.Часть импульса измерителя уровня отражается, образуя эхо, и по тому же пути возвращается к датчику импульсов.Расстояние между преобразователем и поверхностью измеряемой среды пропорционально времени распространения импульса в течение этого периода, и рассчитывается высота уровня жидкости.
Радар Уровень метрТехнический параметр
| Параметры |
Частота: 100 МГц-1,8 ГГц Диапазон измерения: кабель: 0-30 м;стержень, коаксиальный: 0-6 м Повторяемость: ± 3 мм Разрешение: 1 мм Выборка: эхо 55 выборок/с Скорость отклика: 0,2 с (в зависимости от фактического использования) Выходной сигнал тока: 4-20 мА Точность: <0,1% |
| Коммуникационный интерфейс | Протокол связи HART |
| Технологическое соединение |
Г1-1/2 Фланец DN50, DN80, DN100, DN150 |
| Технологическое давление | -1 ~ 40бар |
| Власть |
Питание: 24 В пост. тока (± 10%), напряжение пульсаций: 1 В пик. Потребляемая мощность: макс. 22,5 мА |
| Условия окружающей среды | температура -40 ℃ ~ +80 ℃ |
| Степень защиты корпуса | IP68 |
| Уровни взрыва | EXiaIICT6 |
| Подключение питания КИПиА и выходного сигнала |
Совместное использование двухжильного экранированного кабеля Кабельный ввод: 2 М20×1,5 (диаметр кабеля 5 - 9мм) |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Радар Уровень метрОперационная Принцип
Волноводный радар — это тип измерительного прибора, основанного на принципе путешествия во времени.Радарная волна распространяется со скоростью света, и время ее прохождения может быть преобразовано электронными компонентами в сигнал уровня.Зонд излучает высокочастотные импульсы, которые распространяются по кабелю, и импульсы отражаются обратно, когда они сталкиваются с поверхностью материала и принимаются приемником внутри счетчика.Затем сигнал расстояния преобразуется в сигнал уровня.
Вход
Отраженный импульсный сигнал передается по кабелю обратно к электронной схеме измерителя, и микропроцессор обрабатывает этот сигнал для идентификации эха, создаваемого микроволновыми импульсами на поверхности материала.Распознавание правильного эхо-сигнала осуществляется интеллектуальным программным обеспечением.Расстояние D до поверхности материала пропорционально времени прохождения T импульса:
Д=С×Т/2
где С - скорость света
Поскольку известно расстояние E до пустого бака, уровень L равен:
Л=ЭД
Выход
Установите соответственно высоту пустого бака E (= нулевая точка), высоту полного бака F (= полная шкала) и некоторые параметры применения.Параметры приложения автоматически заставят прибор адаптироваться к среде измерения, соответствующей выходному сигналу 4 ~ 20 мА.
Радар Уровень метрТребования к установке
Мерамомент ргнев
Символ еxplaнация:
H---- Диапазон измерения
L---- Расстояние до пустого бака
B---- Отмостка вверху
E---- Минимальное расстояние между зондом и стенкой резервуара
Слепая зона относится к минимальному расстоянию между самым высоким уровнем поверхности материала и контрольной точкой измерения.
Нижняя слепая зона относится к расстоянию вблизи нижней части кабеля, которое не может быть точно измерено.
Эффективное расстояние – это расстояние между верхней слепой зоной и нижней слепой зоной.
Примечание:Только когда уровень материала находится между верхней и нижней слепыми зонами, можно гарантировать надежное измерение уровня материала.
Инструкция по установке
Следующее руководство по установке подходит для тросовых и стержневых зондов для измерения твердых частиц и жидкости.Коаксиальный трубчатый зонд применяется только к жидкому объекту.
Положение установки:
Старайтесь держаться подальше от выхода и входа.
Счетчик не должен касаться внутренней стенки резервуара для металлических и пластиковых резервуаров.Если это металлический резервуар, измеритель уровня материала не должен устанавливаться в центре резервуара.
Предлагается устанавливать на 1/4 диаметра силоса.
Зонды тросового или стержневого типа должны располагаться на расстоянии не менее 30 см от стенки резервуара.
Нижняя часть зонда должна находиться на расстоянии около 30 мм от дна резервуара.
Зонд должен находиться на расстоянии не менее 200 мм от препятствий внутри резервуара.
Датчик можно установить в центре верхней части бака, если дно контейнера представляет собой конус, чтобы измерение можно было проводить до дна бака.
На рисунке справа показана схема установки радара стержневого типа, который в основном используется для измерения уровня жидкости.
