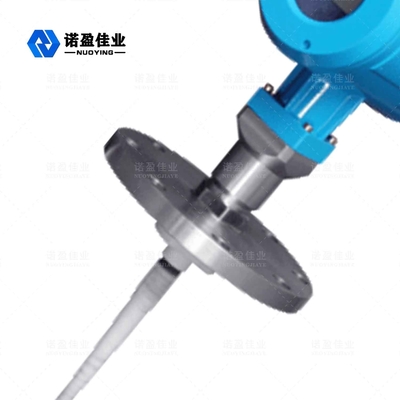

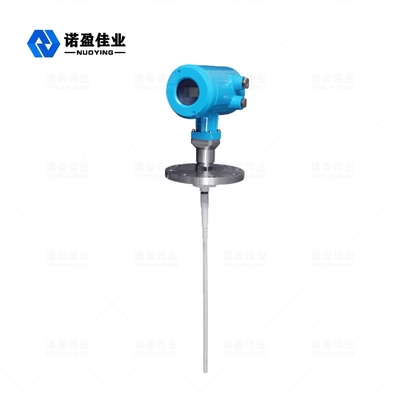

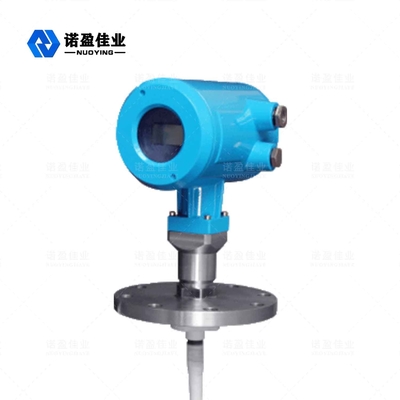

Метр уровня радиолокатора ведомой волны NYRD702 1.8GHz измеряя передатчик уровня Range0~6m

Метр уровня радиолокатора ведомой волны NYRD702 1.8GHz измеряя передатчик уровня Range0~6m
Метр уровня радиолокатора ведомой волны NYRD702 1.8GHz измеряя передатчик уровня Range0~6m Метр уровня радиолокатора ведомой волны NYRD702 1.8GHz измеряя передатчик уровня Range0~6m Метр уровня радиолокатора ведомой волны NYRD702 1.8GHz измеряя передатчик уровня Range0~6m

Большие изображения :  Метр уровня радиолокатора ведомой волны NYRD702 1.8GHz измеряя передатчик уровня Range0~6m

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NUOYINGJIAYE
Сертификация: Explosion-proof certificate
Номер модели: NYRD702
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: $450 to $2000
Упаковывая детали: Упаковка экспорта стандартная
Время доставки: 1-3 дней работы
Условия оплаты: T/T
Поставка способности: месяц 1000 ПК pre

Метр уровня радиолокатора ведомой волны NYRD702 1.8GHz измеряя передатчик уровня Range0~6m

описание
Измеряя ряд: 6m Точность: <0>
Материал: 304,316L (опционное) Отростчатое соединение: Винтовой нарез, фланец (опционный),
Ранг защиты: Аппаратура IP67 дисплея, IP67 Условия окружающей среды: ℃ температуры -40 | ℃ +80
Выход сигнала: 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) Скорость ответа: : 0.2S (в зависимости от фактического использования)

Метр радиолокатора ведомой волны NYRD702 1.8GHz ровный

Метр радиолокатора ведомой волны ровный ровный метр основанный на принципе отражения временного интервала (TDR). Электромагнитный ИМП ульс датчика уровня радиолокатора распространяет вдоль стальных кабеля или зонда на скорости света. Отражены, что формирует отголосок и возвращает часть ИМПа ульс ровного метра к передатчику ИМПа ульс вдоль такого же пути. Расстояние между передатчиком и поверхностью измеренного средства пропорционально к времени распространения ИМПа ульс во время этого периода, и жидкостная ровная высота высчитана.

Параметр ровного метра радиолокатора технический

Параметры

Частота: 100MHZ-1.8GHZ

Измеряя ряд: - кабель: 0-30m; штанга, коаксиальная: 0-6m

Повторимость: ± 3mm

Разрешение: 1mm

Забор: образцы отголоска 55/s

Скорость ответа: 0.2S (в зависимости от фактического использования)

Сигнал течения выхода: 4-20mA

Точность: <0>

Интерфейс связи Комуникационный протокол ХАРТА
Отростчатое соединение

G1-1/2

Фланец DN50, DN80, DN100, DN150

Отростчатое давление -1 | 40bar
Сила

Сила: 24VDC (± 10%), напряжение тока пульсации: 1Vpp

Расход энергии: максимальное 22.5mA

Условия окружающей среды ℃ температуры -40 | ℃ +80
Расквартировывать ранг защиты IP68
Уровни взрыва EXiaIICT6
Соединение провода выхода электропитания и сигнала инструментирования

Публикация кабеля защищаемого 2-ядром

Вход кабеля: 2 M20 × 1,5 (диаметр кабелей 5 - 9mm)

Примечание : Продукты можно подгонять согласно специфическим требованиям потребителей!

Принцип действия метра радиолокатора ровный

Радиолокатор ведомой волны вид измеряя аппаратуры которая основана на принципе перемещения времени. Волна радиолокатора путешествует на скорости света, и свое время выполнения можно преобразовать в ровный сигнал электронными блоками. Зонд испускает высокочастотные ИМПы ульс которые распространяют вдоль кабеля, и ИМПы ульс отражены назад когда они сталкиваются материальная поверхность и получены приемником внутри метра. Сигнал расстояния после этого преобразован к ровному сигналу.

Конструктивные особенности метра радиолокатора ровные

◎Метр уровня радиолокатора ведомой волны принимает технологический прочесс предварительной микроволны и технологический прочесс уникального отголоска открытия отголоска, измерение контакта, высокую точность измерения и более точное измерение. В то же время, радиолокатор ведомой волны устойчив к прилипанию и не повлиян на внешней средой как средние температура и прилипание.
◎Разнообразие отростчатые методы соединения и типы компонентов обнаружения делают датчики уровня радиолокатора ведомой волны серии 70X соответствующий для различных сложных условий труда и применений. Как: высокая температура, высокое давление и небольшое средство диэлектрического постоянного.
◎Используя режим ИМПа ульс работая, продукт имеет весьма - низкую силу излучения, и может быть установлен в различные металл и неметалл
контейнеры без вреда к человеческому телу и окружающей среде.

Требования к установки метра радиолокатора ровные

Ряд измерения

Объяснение символа:

H---- Ряд измерения

L---- Пустое расстояние танка

B---- Слепая зона на верхней части

E---- Минимальное расстояние между зондом и стеной танка

Слепая область ссылается на минимальное расстояние между высоким уровнем материальной поверхности и контрольной точкой измерения.

Нижняя слепая область ссылается на расстояние около дна кабеля которое нельзя точно измерить.

Эффективная дистанция одно между верхней слепой областью и нижней слепой областью.

Примечание: Только когда материальный уровень на между верхних и нижних слепых областях может было гарантировано надежное измерение материального уровня.

Метр Electricalconnections радиолокатора ровный

Подача напряжения


(4 ~20) mA/HART (двухпроводное)
Электропитание и доля сигнала выхода настоящая кабель защищаемый 2-ядром. См. технические данные для специфического ряда подачи напряжения. Для внутреннеприсуще безопасного типа, барьер безопасности необходимо добавить между электропитанием и аппаратурой.

(4~20) mA/HART (четырехпроводных)
Электропитание и настоящий сигнал отделены, и каждое использует провод защищаемый 2-ядром. См. технические данные для специфического ряда подачи напряжения.

RS485/Modbus
Электропитание и сигнал Modbus отделены, и каждое использует провод защищаемый 2-ядром. Для специфического ряда подачи напряжения увидеть технические данные.
