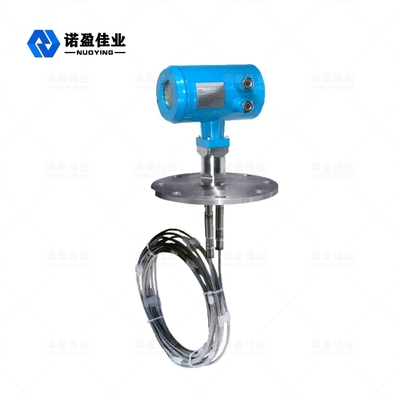

датчик уровня волноводного радара с разрешением 1 мм с низким диэлектриком

датчик уровня волноводного радара с разрешением 1 мм с низким диэлектриком
датчик уровня волноводного радара с разрешением 1 мм с низким диэлектриком датчик уровня волноводного радара с разрешением 1 мм с низким диэлектриком

Большие изображения :  датчик уровня волноводного радара с разрешением 1 мм с низким диэлектриком

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NUOYINGJIAYE
Сертификация: Explosion-proof certificate
Номер модели: NYRD703
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: $450 to $2000
Упаковывая детали: Упаковка экспорта стандартная
Время доставки: 1-3 дней работы
Условия оплаты: T/T
Поставка способности: месяц 1000 ПК pre

датчик уровня волноводного радара с разрешением 1 мм с низким диэлектриком

описание
Измеряя ряд: 30m Электропитание: 24VDC
Материал: 304,316L (опционное) Отростчатое соединение: Фланец (опционный),
Точность: <0> Рабочая температура: -40~130℃

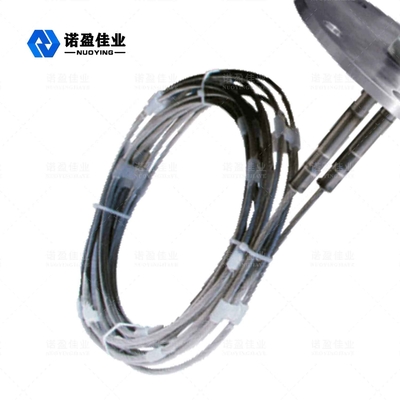

Повторимость: ± 3mm Тип антенны: двойная антенна кабеля
Высокий свет:

передатчик радиолокатора ведомой волны 1mm ровный

,

диэлектрик ровного передатчика радиолокатора низкий

,

передатчик уровня 1mm GWR

NYRD703 1,8 ГГц волноводный радарный уровнемер измеритель уровня передатчика измерения средств с низкой диэлектрической проницаемостью

NYRD703 Волноводная волна 1,8 ГГц Радар Уровень метр



Волноводный радарный уровнемер представляет собой измеритель уровня, основанный на принципе отражения во временной области (TDR).Электромагнитный импульс радарного уровнемера распространяется по стальному тросу или зонду со скоростью света.Часть импульса измерителя уровня отражается, образуя эхо, и по тому же пути возвращается к датчику импульсов.Расстояние между преобразователем и поверхностью измеряемой среды пропорционально времени распространения импульса в течение этого периода, и рассчитывается высота уровня жидкости.



Радар Уровень метрТехнический параметр



Параметры

Частота: 100 МГц-1,8 ГГц

Диапазон измерения: кабель: 0-30 м;стержень, коаксиальный: 0-6 м

Повторяемость: ± 3 мм

Разрешение: 1 мм

Выборка: эхо 55 выборок/с

Скорость отклика: 0,2 с (в зависимости от фактического использования)

Выходной сигнал тока: 4-20 мА

Точность: <0,1%

Коммуникационный интерфейс Протокол связи HART
Технологическое соединение

Г1-1/2

Фланец DN50, DN80, DN100, DN150

Технологическое давление -1 ~ 40бар
Власть

Питание: 24 В пост. тока (± 10%), напряжение пульсаций: 1 В пик.

Потребляемая мощность: макс. 22,5 мА

Условия окружающей среды температура -40 ℃ ~ +80 ℃
Степень защиты корпуса IP68
Уровни взрыва EXiaIICT6
Подключение питания КИПиА и выходного сигнала

Совместное использование двухжильного экранированного кабеля

Кабельный ввод: 2 М20×1,5 (диаметр кабеля 5 - 9мм)



Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!



Радар Уровень метрОперационная Принцип



Волноводный радар — это тип измерительного прибора, основанного на принципе путешествия во времени.Радарная волна распространяется со скоростью света, и время ее прохождения может быть преобразовано электронными компонентами в сигнал уровня.Зонд излучает высокочастотные импульсы, которые распространяются по кабелю, и импульсы отражаются обратно, когда они сталкиваются с поверхностью материала и принимаются приемником внутри счетчика.Затем сигнал расстояния преобразуется в сигнал уровня.

Радар Уровень метрТребования к установке



Мерамомент ргнев



Слепая зона относится к минимальному расстоянию между самым высоким уровнем поверхности материала и контрольной точкой измерения.

Нижняя слепая зона относится к расстоянию вблизи нижней части кабеля, которое не может быть точно измерено.

Эффективное расстояние – это расстояние между верхней слепой зоной и нижней слепой зоной.



Примечание:Только когда уровень материала находится между верхней и нижней слепыми зонами, можно гарантировать надежное измерение уровня материала.



Инструкция по установке



Следующее руководство по установке подходит для тросовых и стержневых зондов для измерения твердых частиц и жидкости.Коаксиальный трубчатый зонд применяется только к жидкому объекту.



датчик уровня волноводного радара с разрешением 1 мм с низким диэлектриком 0



Положение установки:

Старайтесь держаться подальше от выхода и входа.

Счетчик не должен касаться внутренней стенки резервуара для металлических и пластиковых резервуаров.Если это металлический резервуар, измеритель уровня материала не должен устанавливаться в центре резервуара.

Предлагается устанавливать на 1/4 диаметра силоса.

Зонды тросового или стержневого типа должны располагаться на расстоянии не менее 30 см от стенки резервуара.

Нижняя часть зонда должна находиться на расстоянии около 30 мм от дна резервуара.

Зонд должен находиться на расстоянии не менее 200 мм от препятствий внутри резервуара.

Датчик можно установить в центре верхней части бака, если дно контейнера представляет собой конус, чтобы измерение можно было проводить до дна бака.



На рисунке справа показана схема установки радара стержневого типа, который в основном используется для измерения уровня жидкости.



Тяговое усилие, приложенное к кабелю



При зарядке и разрядке материал создает тяговое усилие к кабелю, которое определяется следующими факторами:

  • длинна кабеля
  • плотность материала
  • диаметр резервуара
  • диаметр кабеля

Руководство по установке для измерения жидкости



Приведенное ниже руководство по установке относится к стержневым и тросовым датчикам.Измерение трубчатого зонда не связано со способом установки.



Положение установки

  • Расстояние до стенки резервуара составляет 1/6 ~ 1/4 диаметра резервуара (не менее 300 мм, не менее 400 мм для бетонного резервуара).
  • Не устанавливайте в центре металлического бака
  • Не устанавливайте в розетку
  • Помните, что нижняя часть зонда должна оставаться на расстоянии более 30 мм при выборе длины зонда.
  • Обратите внимание на среднюю температуру.

Препятствия внутри резервуара

  • Зонд должен находиться на расстоянии не менее 200 мм от препятствий.

Удаление помех

  • Подавление помех: программное обеспечение может подавлять эхо-помехи, чтобы добиться идеального эффекта измерения.
  • Байпас, волноводные трубы или трубки могут использоваться для подавления помех, когда вязкость не превышает 500 сСт.
