Подробная информация о продукте:
|
Измеряя ряд: | 30m | Тип антенны: | высокотемпературная и высокая антенна кабеля давления |
---|---|---|---|
Забор: | образцы отголоска 55/s | Отростчатое соединение: | Установка фланца (опционная) |
Уровни взрыва: | EXiaIICT6 | Рабочая температура: | -40~500℃ |
Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Отростчатое давление: | -0.1-4MPa, -1~40BAR |
Высокий свет: | передатчик радиолокатора ведомой волны 1.8GHz ровный,передатчик радиолокатора ведомой волны 30m ровный,передатчик ведомой волны 30m ровный |

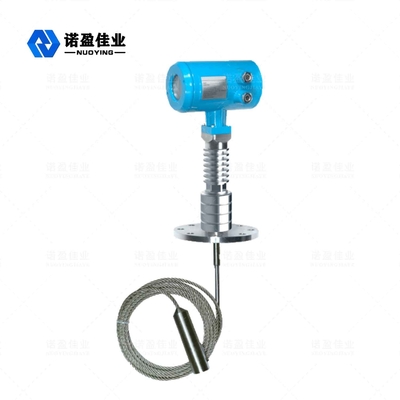

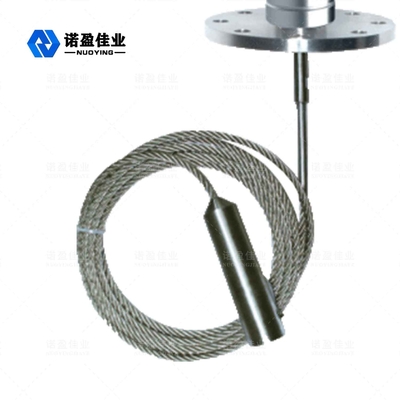

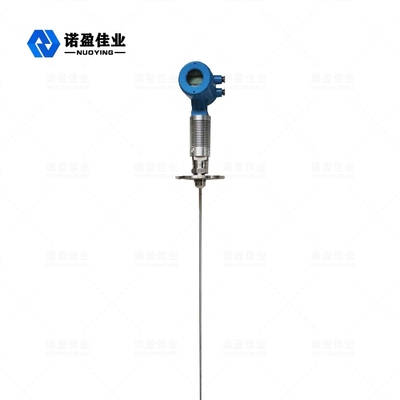

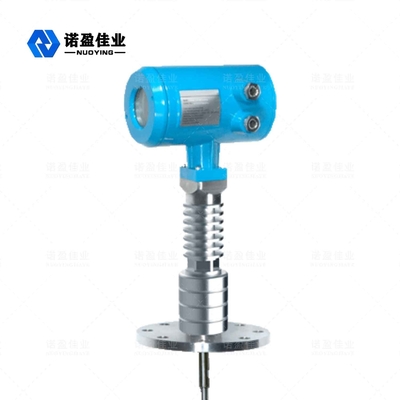

NYRD705 Направленная волна 1,8 ГГц Радар Уровень метр
Волноводный радарный уровнемер представляет собой измеритель уровня, основанный на принципе отражения во временной области (TDR).Электромагнитный импульс радарного уровнемера распространяется по стальному тросу или зонду со скоростью света.Часть импульса измерителя уровня отражается, образуя эхо, и по тому же пути возвращается к датчику импульсов.Расстояние между преобразователем и поверхностью измеряемой среды пропорционально времени распространения импульса в течение этого периода, и рассчитывается высота уровня жидкости.
Радар Уровень метрТехнический параметр
Параметры |
Частота: 100 МГц-1,8 ГГц Диапазон измерения: кабель: 0-30 м;стержень, коаксиальный: 0-6 м Повторяемость: ± 3 мм Разрешение: 1 мм Выборка: эхо 55 выборок/с Скорость отклика: 0,2 с (в зависимости от фактического использования) Выходной сигнал тока: 4-20 мА Точность: <0,1% |
Коммуникационный интерфейс | Протокол связи HART |
Технологическое соединение |
Г1-1/2 Фланец DN50, DN80, DN100, DN150 |
Технологическое давление | -1 ~ 40бар |
Власть |
Питание: 24 В пост. тока (± 10%), напряжение пульсаций: 1 В пик. Потребляемая мощность: макс. 22,5 мА |
Условия окружающей среды | температура -40 ℃ ~ +80 ℃ |
Степень защиты корпуса | IP68 |
Уровни взрыва | EXiaIICT6 |
Подключение питания КИПиА и выходного сигнала |
Совместное использование двухжильного экранированного кабеля Кабельный ввод: 2 М20×1,5 (диаметр кабеля 5 - 9мм) |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Радар Уровень метрОперационная Принцип
Волноводный радар — это тип измерительного прибора, основанного на принципе путешествия во времени.Радарная волна распространяется со скоростью света, и время ее прохождения может быть преобразовано электронными компонентами в сигнал уровня.Зонд излучает высокочастотные импульсы, которые распространяются по кабелю, и импульсы отражаются обратно, когда они сталкиваются с поверхностью материала и принимаются приемником внутри счетчика.Затем сигнал расстояния преобразуется в сигнал уровня.
Вход
Отраженный импульсный сигнал передается по кабелю обратно к электронной схеме измерителя, и микропроцессор обрабатывает этот сигнал для идентификации эха, создаваемого микроволновыми импульсами на поверхности материала.Распознавание правильного эхо-сигнала осуществляется интеллектуальным программным обеспечением.Расстояние D до поверхности материала пропорционально времени прохождения T импульса:
Д=С×Т/2
где С - скорость света
Поскольку известно расстояние E до пустого бака, уровень L равен:
Л=ЭД
Выход
Установите соответственно высоту пустого бака E (= нулевая точка), высоту полного бака F (= полная шкала) и некоторые параметры применения.Параметры приложения автоматически заставят прибор адаптироваться к среде измерения, соответствующей выходному сигналу 4 ~ 20 мА.
Радар Уровень метрЭлектрические соединения
◎ Напряжение питания
(4 ~ 20) мА/HART (двухпроводной)
Источник питания и сигнал выходного тока используют двухжильный экранированный кабель.Обратитесь к техническим данным для конкретного диапазона напряжения питания.Для искробезопасного типа необходимо добавить защитный барьер между источником питания и прибором.
(4~20) мА/HART (четырехпроводный)
Источник питания и токовый сигнал разделены, и каждый использует двухжильный экранированный провод.Обратитесь к техническим данным для конкретного диапазона напряжения питания.
RS485/Modbus
Источник питания и сигнал Modbus разделены, и каждый использует двухжильный экранированный провод.Конкретный диапазон напряжения питания см. в технических данных.
