Интеллектуальный датчик уровня 35 м фланцевого типа, среда для частиц из нержавеющей стали 316

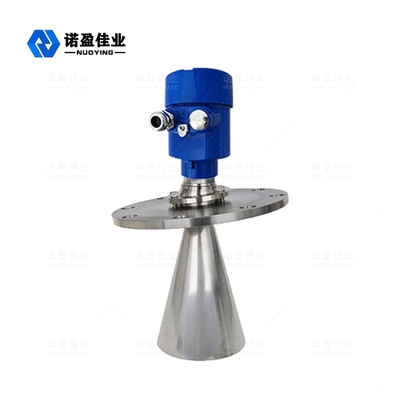

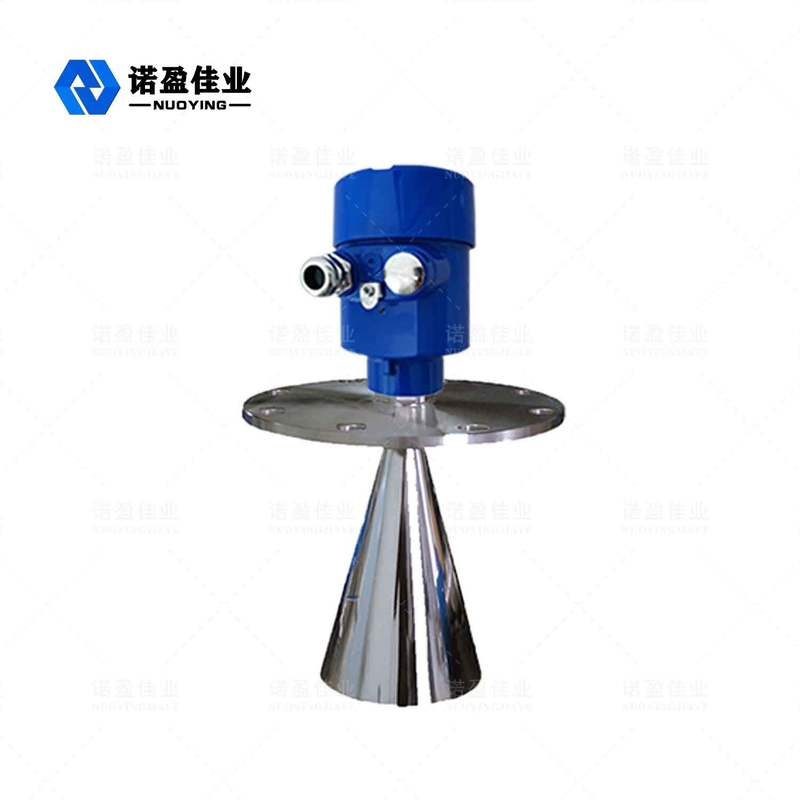

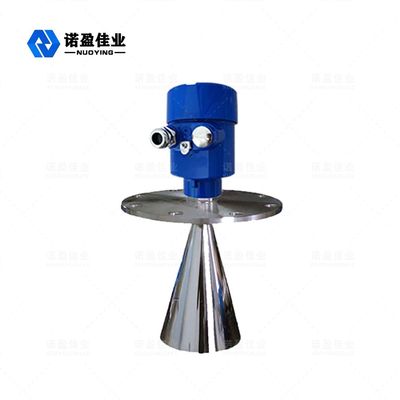

Интеллектуальный радарный уровнемер NYRD803

Радиолокационный измеритель уровня использует метод измерения микроволнового импульса и может работать в диапазоне промышленных частот, с низкой энергией луча, может быть установлен в различных металлических, неметаллических контейнерах или трубопроводах, на уровне жидкости, суспензии и частиц материала не -контактное непрерывное измерение.Подходит для пыли, температуры, изменения давления, инертного газа и пара.Радарный уровнемер не наносит вреда человеческому организму и окружающей среде, но также имеет преимущества, заключающиеся в том, что на него не влияет доля среды, на него не влияет изменение диэлектрической проницаемости и не требуется регулировка на месте.Это очень хороший выбор как для промышленных нужд, так и для рассмотрения экономической выгоды для клиентов.

Радар Уровень метрТехнический параметр

※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!

Радар Уровень метрОперационная Принцип

Импульсы с низкой энергией излучения через очень короткие микроволновые передающие и приемные антенные системы.со скоростью света.Время работы может быть преобразовано в электронные компоненты сигналов уровня.Специальное время для метода очень короткого удлинения обеспечивает стабильные и точные измерения.
Даже если в более сложных случаях возникает ложное эхо, новейшая технология микрообработки и программное обеспечение для отладки могут точно анализировать эхо на уровне материала.

Радар Уровень метрТребования к установке

Описание установки

Рекомендуемое расстояние(1) от стены до наружной стены установленной короткой трубы:

• Расстояние от стенки резервуара: 1/6 диаметра резервуара, мин.расстояние 200мм
• Не допускается установка над силосом подачи материала(4)
• Не допускается установка в центральном положении (3), в случае установки в центре это приведет к ложному эхо-сигналу, прерыванию эхо-сигнала и потере сигнала.
• Если расстояние между манометром и стенкой резервуара не может быть обеспечено, среда на стенке резервуара будет прилипать, вызывая ложные эхо-сигналы, во время отладки манометра ложные эхо-сигналы не сохраняются.

Оптимизированный вариант установки

• Размер антенны: чем больше размер антенны, тем меньше угол наклона волнового луча, и прерывистое эхо-сигнал будет слабее.
• Регулировка антенны: отрегулируйте антенну в оптимальном положении для измерения.
• Волноводная трубка: волноводная трубка используется для предотвращения интерференционного волнового эха.

NYRD803 Установка внутри бака

Стандартная установка:

• Антенна не может быть наклонена к стенке резервуара.
• Рупорная антенна должна быть выведена за пределы монтажной короткой трубы;в противном случае необходимо использовать удлинительную трубку антенны.
• Рупорная антенна должна быть отрегулирована вертикально, не позволяйте бобу указывать на стенку резервуара.
