Подробная информация о продукте:
|
Измеряя ряд: | 20m | Электропитание: | 24VDC |
---|---|---|---|
Материал: | PFA, PTFE (опционные) | Отростчатое соединение: | Винтовой нарез, фланец (опционный), |
материал случая: | корпус из нержавеющей стали | Рабочая температура: | -40~130℃ |
Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Отростчатое давление: | -10~40bar |
Высокий свет: | Метр умного радиолокатора NYRD801 ровный,Нержавеющая сталь метра радиолокатора ровная,Передатчик нержавеющей стали умный ровный |

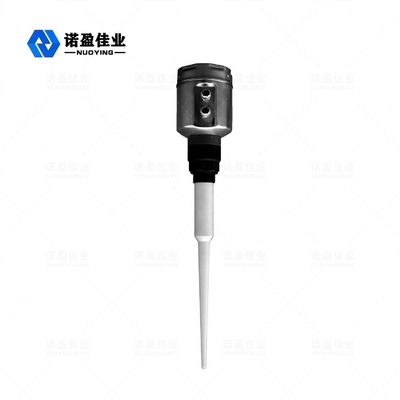

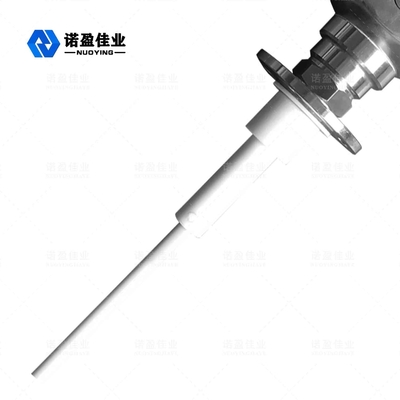

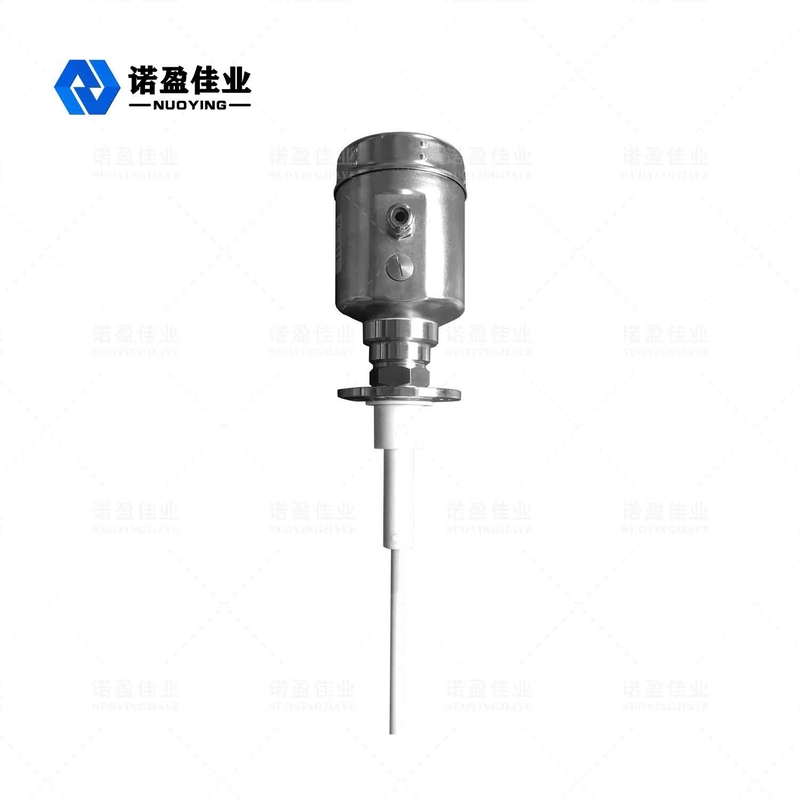

Метр умного радиолокатора NYRD801 ровный
Принцип действия метра радиолокатора ровный
Низкие ИМПы ульс энергии излучения через очень короткие системы передавать и приемной антенны микроволны. со скоростью света. Время выполнения можно преобразовать к электронным блокам ровных сигналов. Особенное время для очень короткого метода расширения обеспечивает стабилизированные и точные измерения.
Даже если случаи условия более сложные, ложное эхо, с самой последней микро-обрабатывая технологией и программное обеспечение отлаживать может точно проанализировать материальный ровный отголосок.
Входной сигнал
Антенна получает отраженные ИМПы ульс микроволны и переданный радиотехнической схеме, процессы микропроцессора этот сигнал, определяют микро-ИМПы ульс произведенные в материальном поверхностном отголоске. Правильное опознавание сигнала отголоска умным программным обеспечением завершенным до точности миллиметра. Расстояние d от материальной поверхности и времени прохождения t ИМПа ульс пропорционально к:
D=C×T/2
Где c скорость света
Потому что знано расстояние пустого танка e, тогда уровень l является следующим:
L=E-D
Выход
Путем вход высоты e (= нул) пустого танка, высоты f полного бака (= в натуральную величину) и некоторых применений установить параметры, параметры применения автоматически приспособит аппаратуру для того чтобы измерить окружающую среду. Соответствует выходу 4-20mA.
Параметр ровного метра радиолокатора технический
Применение |
Условия процесса простые, въедливая жидкость, slurry, твердый примеры: Жидкостный бак для хранения воды; Бак для хранения соды кисловочный; Танк Slurry; Твердые частицы; Небольшие танки |
Измеряя ряд | 20m |
Материал | PFA, PTFE (опционные) |
Приспосабливая процесс | Винтовой нарез, фланец (опционный), |
Отростчатая температура | -40-130℃ |
Отростчатое presure: | -1~20bar, - 0.1~2MPa |
Повторимость | ± 3mm |
Точность | < 0=""> |
Пределы интенсивности частоты | 6.8GHz |
Взрывозащищенный | EXiaIICT6 |
Ранг защиты | IP67 |
Выход сигнала | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) |
Электропитание | 24VDC |
Примечание ※: Продукты можно подгонять согласно специфическим требованиям потребителей!
Конструктивные особенности метра радиолокатора ровные
◎NYRD801 ровного метра соответствующее для непрерывных внеконтактных измерений жидкостей, Slurry и лепешек, изменения давления; присутсвие инертных газов и испаряющих ситуаций
◎Метод измерения ИМПа ульс микроволны пользы, оно можно работать нормально внутри диапазон частой индустрии. Для луча более низкой энергии, можно установить на разнообразие металлы, неметаллические контейнер или трубу, никакой вред к людям и окружающую среду.
Требования к установки метра радиолокатора ровные
Установка внутри танка
Оптимизированный вариант установки
Установка NYRD801 внутри танка
Стандартная установка:
