Подробная информация о продукте:
|
Измеряя ряд: | 35m | Точность: | < 0=""> |
---|---|---|---|
материал случая: | корпус из нержавеющей стали | Отростчатое соединение: | Фланец (опционный), |
Ранг защиты: | Аппаратура IP67 дисплея, IP67 | Рабочая температура: | -40~130℃ |
Выход сигнала: | 4-20mA/HART/RS485/Modbus | Отростчатое давление: | -1~40BAR |
Высокий свет: | Радарный уровнемер SS304,Кислотный радарный уровнемер 24 В постоянного тока,24 В постоянного тока Радарный датчик уровня воды |

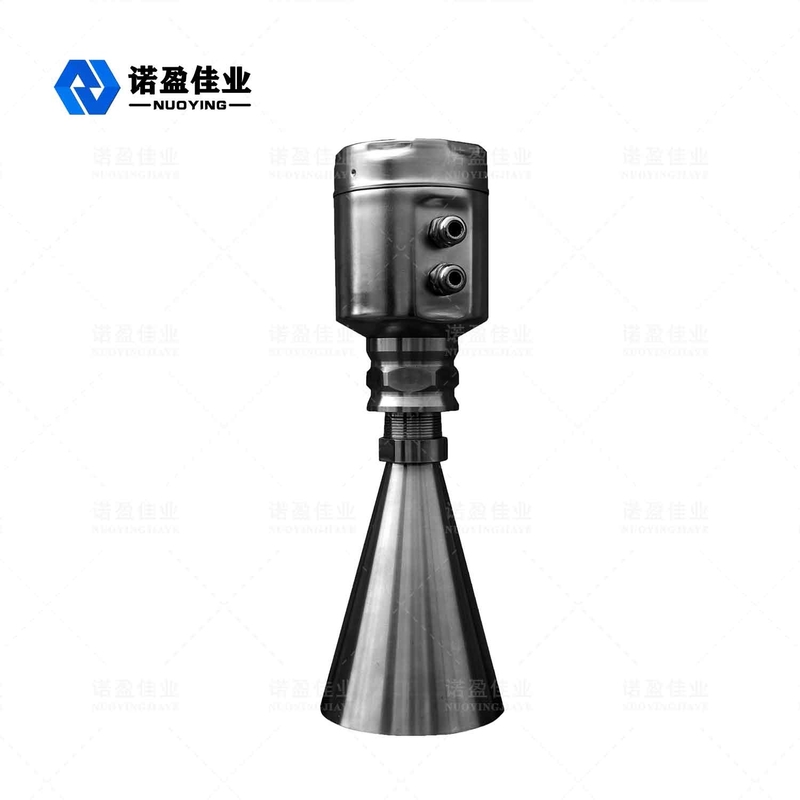

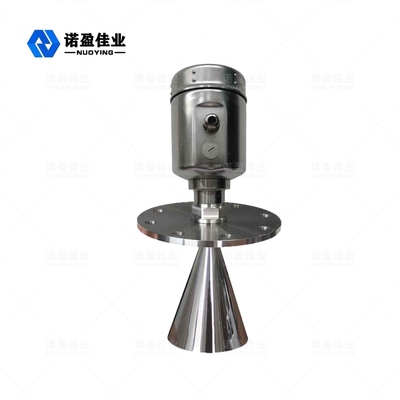

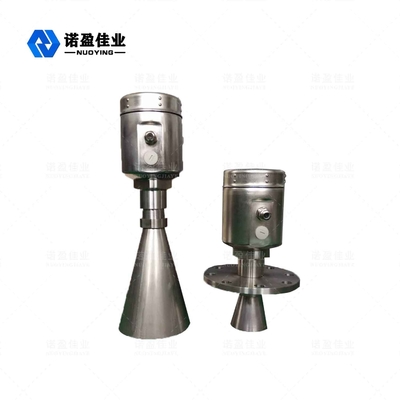

NYRD803 Корпус из нержавеющей стали Интеллектуальный радарный уровнемер Датчик уровня
Интеллектуальный радарный уровнемер NYRD803
Радар Уровень метрОперационная Принцип
Импульсы с низкой энергией излучения через очень короткие микроволновые передающие и приемные антенные системы.со скоростью света.Время работы может быть преобразовано в электронные компоненты сигналов уровня.Специальное время для метода очень короткого удлинения обеспечивает стабильные и точные измерения.
Даже если в более сложных случаях возникает ложное эхо, новейшая технология микрообработки и программное обеспечение для отладки могут точно анализировать эхо на уровне материала.
Радар Уровень метрТехнический параметр
Заявление |
Условия процесса простые, жидкие, суспензионные, твердые примеры: Резервуар для хранения жидкой воды;Резервуар для хранения содовой кислоты;шламовый бак;твердые частицы;Маленькие танки |
Диапазон измерения | 35м |
Материал | 304 316 (необязательно) |
Процесс примерки | Фланец (опционально), |
Температура процесса | -40-130℃ |
Давление процесса: | -1~40 бар, -0,1~4 МПа |
Повторяемость | ± 3 мм |
Точность | < 0,1% |
Пределы частоты | 6,8 ГГц |
Взрывобезопасный | EXiaIICT6 |
Степень защиты | IP67 |
Выходной сигнал | 4–20 мА, 4–20 мА/HART (два провода/ЧЕТЫРЕ провода) |
Источник питания | 24 В постоянного тока |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Вход
Антенна принимает отраженные СВЧ-импульсы и передает их на электронную схему, микропроцессор обрабатывает этот сигнал, идентифицирует микроимпульсы, генерируемые эхом поверхности материала.Правильное распознавание эхо-сигнала интеллектуальным программным обеспечением выполнено с точностью до миллиметра.Расстояние D от поверхности материала и время прохождения импульса T пропорциональны:
Д=С×Т/2
Где С - скорость света
Поскольку известно расстояние до пустого бака E, то уровень L равен:
Л=ЭД
Выход
При вводе высоты E (= ноль) пустого резервуара, высоты полного резервуара F (= полная шкала) и некоторых приложений для установки параметров параметры приложения автоматически адаптируют прибор для измерения окружающей среды.Соответствует выходу 4-20 мА.
Радар Уровень метрОсобенности дизайна
◎ Измеритель уровня NYRD803 подходит для непрерывных бесконтактных измерений жидкостей, шламов и гранул, изменения давления;наличие инертных газов и взрывоопасных ситуаций
◎Используйте метод измерения микроволнового импульса, он может нормально работать в диапазоне частых промышленных значений.Для более низкой энергии луч может быть установлен на различных металлах, неметаллических контейнерах или трубах, без вреда для человека и окружающей среды.
Радар Уровень метрТребования к установке
Описание установки
Рекомендуемое расстояние(1) от стены до наружной стены установленной короткой трубы:
Установка внутри бака
