Частицы Слурры измерителя уровня 20мА ХАРТ радара литого алюминия твердые

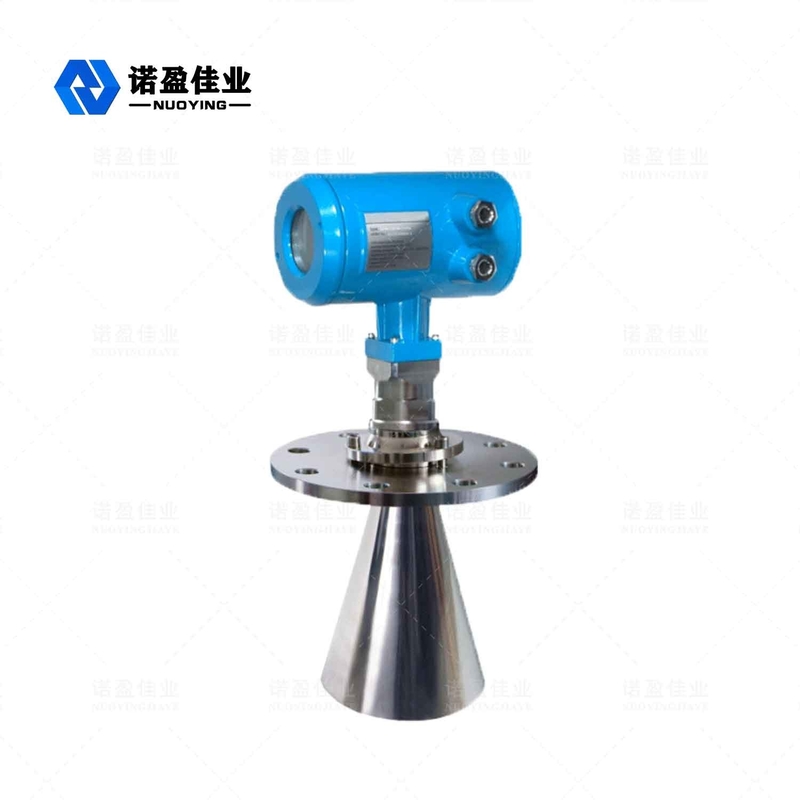

NYRD803 Корпус из нержавеющей стали Интеллектуальный радарный уровнемер Датчик уровня

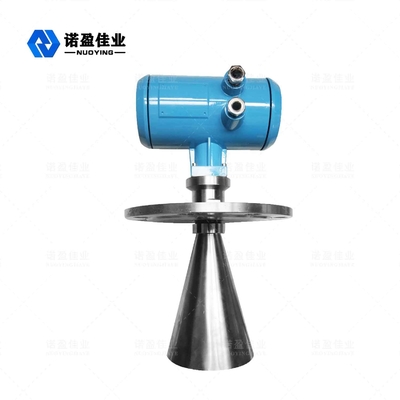

Интеллектуальный радарный уровнемер NYRD803

Радар Уровень метрОперационная Принцип

Импульс с низкой энергией излучения очень короткий из-за микроволнового передающего и приемного антенного устройства.Со скоростью света.Время работы может быть преобразовано в сигнал уровня электронных компонентов.Особое время очень короткого метода удлинения обеспечивает стабильные и точные измерения.

Ложное эхо будет появляться даже в сложных условиях.С помощью новейшей технологии микрообработки и программного обеспечения для отладки можно точно проанализировать эхо-сигнал уровня материала.

Радар Уровень метрТехнический параметр

※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!

Радар Уровень метрОсобенности дизайна

◎ Измеритель уровня NYRD803 подходит для непрерывных бесконтактных измерений жидкостей, шламов и гранул, изменения давления;наличие инертных газов и взрывоопасных ситуаций
◎Используйте метод измерения микроволнового импульса, он может нормально работать в диапазоне частых промышленных значений.Для более низкой энергии луч может быть установлен на различных металлах, неметаллических контейнерах или трубах, без вреда для человека и окружающей среды.

Радар Уровень метрТребования к установке

Оптимизированный вариант установки

• Размер антенны: чем больше размер антенны, тем меньше угол наклона волнового луча, и прерывистое эхо-сигнал будет слабее.
• Регулировка антенны: отрегулируйте антенну в оптимальном положении для измерения.
• Волноводная трубка: волноводная трубка используется для предотвращения интерференционного волнового эха.

NYRD803 Установка внутри бака

Стандартная установка:

• Антенна не может быть наклонена к стенке резервуара.
• Рупорная антенна должна быть выведена за пределы монтажной короткой трубы;в противном случае необходимо использовать удлинительную трубку антенны.
• Рупорная антенна должна быть отрегулирована вертикально, не позволяйте бобу указывать на стенку резервуара.

Радар Уровень метрУсловия измерения

Внимание

• Диапазон измерения отсчитывается от точки, где волновой луч касается дна резервуара, но в особых условиях, если дно резервуара вогнутое или конусообразное, измерение, когда уровень материала ниже этой точки, невозможно.
• Если среда имеет низкую среднюю электрическую постоянную, когда она находится на низком уровне жидкости, она видна на дне резервуара, теперь для обеспечения точности измерения мы предлагаем установить положение серо в положение C низкой высоты.
• Теоретически можно достичь точки наконечника антенны для измерения, но, учитывая влияние коррозии и прилипания, конечное значение диапазона измерения должно быть в точке на расстоянии 100 мм от конца антенны.
• Для защиты от перелива мы можем определить безопасное расстояние, добавленное к слепой зоне.
• Их в.диапазон измерения связан с антенной.
• При различных концентрациях пены могут поглощать и отражать микроволны, но при определенных условиях это можно измерить.
