Точность 0,1% датчика уровня радара ЭКсиа ИИ КТ6 4МПа двухпроводная

NYRD803 Интеллектуальный радарный уровнемер, высокотемпературный тип, диапазон измерения: 0 ~ 35 м, -40 ~ 250 ℃, -0,1-4 МПа, 4-20 мА / HART

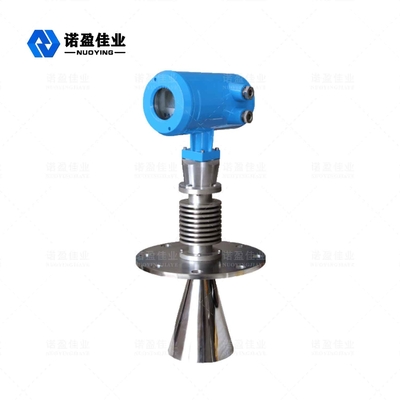

Интеллектуальный радарный уровнемер NYRD803

Радар Уровень метрОперационная Принцип

Радарный уровнемер подходит для бесконтактного непрерывного измерения уровня жидкости, суспензии и зернистого материала, подходит для температуры, изменения давления;Там, где присутствуют инертные газы и летучие вещества.

Принят метод измерения микроволнового импульса, и он может нормально работать в диапазоне промышленных частот.Низкая энергия луча может быть установлена ​​в различных металлических, неметаллических контейнерах или трубах, без вреда для человеческого тела и окружающей среды.

Радар Уровень метрТехнический параметр

※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!

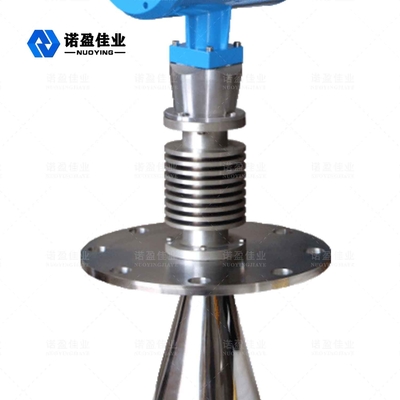

Антенна измерителя уровня радара для соединения конструкции радиатора, радиатор представляет собой своего рода устройство для охлаждения электронных компонентов, используемое в электроприборах, изготовленное из более чем 304/316 материала, такого как конструкция из листа нержавеющей стали.Радиатор может сделать тепло от компонентов более эффективным, так что продукт можно применять в случаях с более высокой температурой.

Радар Уровень метрОсобенности дизайна

◎ Измеритель уровня NYRD803 подходит для непрерывных бесконтактных измерений жидкостей, шламов и гранул, изменения давления;наличие инертных газов и взрывоопасных ситуаций
◎Используйте метод измерения микроволнового импульса, он может нормально работать в диапазоне частых промышленных значений.Для более низкой энергии луч может быть установлен на различных металлах, неметаллических контейнерах или трубах, без вреда для человека и окружающей среды.

Радар Уровень метрТребования к установке

Описание установки

Рекомендуемое расстояние(1) от стены до наружной стены установленной короткой трубы:

• Расстояние от стенки резервуара: 1/6 диаметра резервуара, мин.расстояние 200мм
• Не допускается установка над силосом подачи материала(4)
• Не допускается установка в центральном положении (3), в случае установки в центре это приведет к ложному эхо-сигналу, прерыванию эхо-сигнала и потере сигнала.
• Если расстояние между манометром и стенкой резервуара не может быть обеспечено, среда на стенке резервуара будет прилипать, вызывая ложные эхо-сигналы, во время отладки манометра ложные эхо-сигналы не сохраняются.

Установка внутри бака

• Внутри сигнального луча избегайте установки следующих материалов (1) концевой выключатель, датчик температуры и т. д.
• Симметричное положение (2) вакуумного кольца, нагревательного змеевика, фартука и т. д.
• При наличии (1)(2) мешающих веществ используйте волноводную трубку для измерения.
