Подробная информация о продукте:
|
| Измеряя ряд: | 40m | Тип антенны: | тип плоской плиты |
|---|---|---|---|
| Применение: | Въедливые жидкости, пыль, частицы, etc | Диапазон изменения частот: | Exception : INVALID_FETCH - bind failed with errno 22: Invalid argument ip=172.17.0.1 |
| Ранг защиты: | IP67 | Рабочая температура: | -40~260℃ |
| Выход сигнала: | 4-20mA/HART (двухпроводное/четырехпроводное) | Отростчатое давление: | -10-40bar |
| Высокий свет: | Передатчик радиолокатора индикаторной панели ровный,Передатчик 4MPa радиолокатора тефлона ровный,передатчик ведомой волны 4MPa ровный |
||

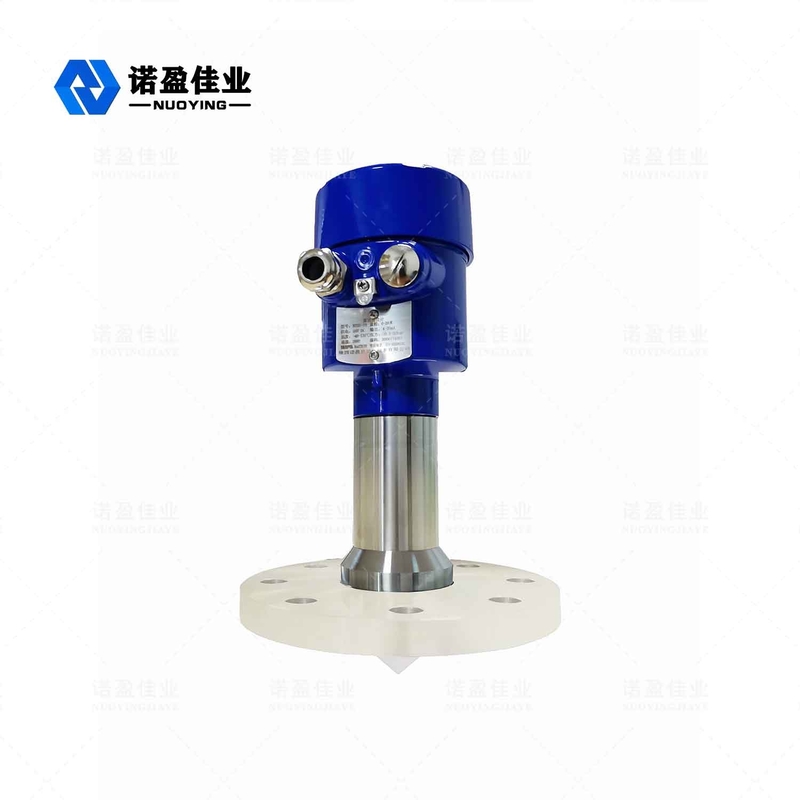

метр плоского радиолокатора 26GHz NYRD-PB-B ровный
Метр радиолокатора индикаторной панели ровный аппаратура высокочастотного уровня радиолокатора 26GHz измеряя с максимальным расстоянием измерения 40 метров. Антенна более добавочно оптимизирована, и новый быстрый микропроцессор может выполнить более высокоскоростной анализ сигнала и обработку, так, что аппаратуру можно использовать в некоторых сложных случаях как пар, пена, пыль, кристаллизация, конденсация, etc…
Параметр ровного метра радиолокатора технический
| Модель | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Типичное применение | Пар, туман, пена, сильная корозия, кристаллизация, конденсация, прилипание, etc. | ||||
| Передайте частоту | 26GHz | ||||
| Забор отголоска | 100 times/s | ||||
| Материал антенны | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Ряд | 40m | ||||
| Точность | 0.05%~0.1%F.S | ||||
| Сила поставки | 24VDC (двухпроводной, четырехпроводной), AC 220V | ||||
| Сила | 3W | ||||
| Выход сигнала | 4… 20mA/HART/RS485/Modbus… | ||||
| Отростчатая температура | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| Отростчатое давление | -0.1~2.0MPa | ||||
| Отростчатое соединение | Кронштейн, фланец (опционный) | ||||
| Электрический интерфейс | M20×1. 5, ½ «NPT | ||||
| Класс защиты | IP 67 | ||||
| Взрывозащищенная ранг | ExiaCT6Ⅱ Ga, Ⅱ CT6 Gb Exd | ||||
Примечание ※: Продукты можно подгонять согласно специфическим требованиям потребителей!

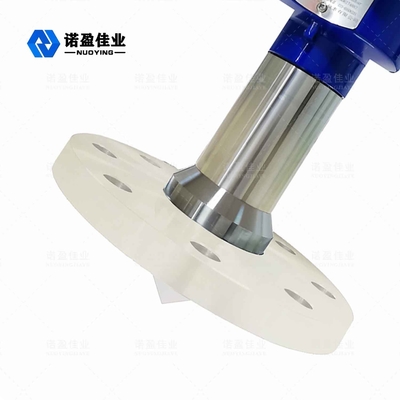

Антенна метра радиолокатора индикаторной панели ровная используя материал PTFE, PTFE (тефлон или PTFE), обыкновенно известное как «король пластмасс», составлена тетрафторэтилена полимерностью смесей полимера, она имеет превосходную химическую стойкость, высокую коррозионную устойчивость, герметизируя, смазка нет липкая, электрическая изоляция и хорошая против старения выносливость, PTFE имеет следующие особенности:
Принцип действия метра радиолокатора ровный
Антенна радиолокатора ровная испускает узкие ИМПы ульс микроволны, которые переданы вниз через антенну. После того как ИМП ульс касается поверхности измеренного средства, отражено назад и получено антенным устройством снова, и сигнал передан части радиотехнической схемы и автоматически преобразован в ровный сигнал (потому что скорость распространения ИМПа ульс весьма быстра, электромагнитная волна достигает цель и отражена назад к приемнику. Принятое время почти мгновенно).
По мере того как изображение показывает:
Установка A.Range, низкая регулировка (4mA) Регулировка B.High (20mA) Ряд зоны C.Blind
Сошлите на поверхность для измерения: Нижняя поверхность потока или поверхности для заклеивания фланца.
Примечание: Когда используя время уровня радиолокатора, убеждайтесь что самый высокий материальный уровень не может войти зону измерения слепую (зону показанную c в диаграмме).
Конструктивные особенности метра радиолокатора ровные
◎Антенна небольшая в размере, легком для установки; внеконтактный радиолокатор, отсутствие носка и отсутствие загрязнение.
◎Без изменений изменениями корозии, пены, водяного пара, температуры и давления.
◎Угол пучка небольшой и энергия сконцентрирована, которая увеличивает способность и помощь отголоска избежать взаимодействия.
◎Зона измерения слепая более небольшая, и она может также достигнуть хороших результатов для небольшого измерения танка.
◎Высокий коэффициент сигнал-шума для лучшего представления даже под изменяя условиями.
