Подробная информация о продукте:
|
Типичное применение: | Жидкостная, высокая отростчатая жидкость температуры | Измеряя ряд: | 35m |
---|---|---|---|
Средняя температура: | -40~+300℃ | Электрический интерфейс: | M20×1.5, 1/2 NPT |
Электропитание: | 24VDC (2 линии, 4 линии) | Отростчатое соединение: | фланец (опционный) |
Отростчатое давление: | -0.1~4.0MPa | ||
Высокий свет: | Передатчик жидкостного радиолокатора измерения ровный,датчик танка радиолокатора 35m ровный,Передатчик 6GHz уровня GWR |

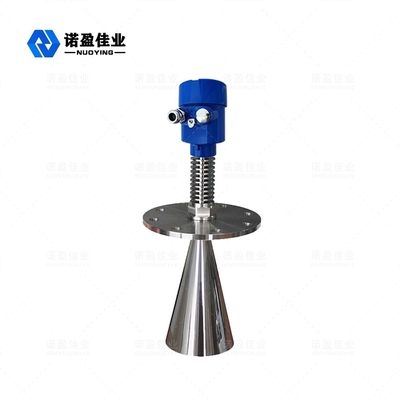

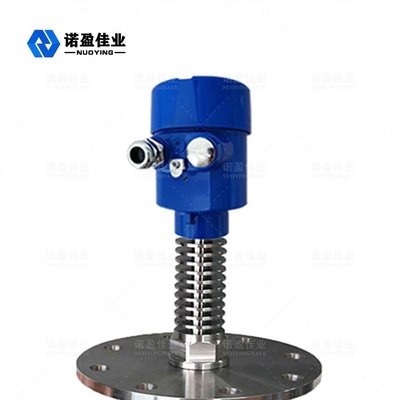

Передатчик жидкостного NYRD803S 6GHz точности радиолокатора измерения 35m ровный
Принцип деятельности передатчика радиолокатора NYRD803S 6GHz ровный
Волны радиолокатора путешествуют на скорости света. Время выполнения можно преобразовать в ровный сигнал электронными блоками. Особенный метод расширения времени обеспечивает стабилизированные и точные измерения в пределах короткий период времени.
Даже в случае паразитных отголосков под сложными эксплуатационными режимами, ровные отголоски можно точно проанализировать с самой последней микропроцессорной техникой и программное обеспечение отлаживать.
Входной сигнал:
Антенна получает отраженные micropulses и передает их радиотехнической схеме. Микропроцессор обрабатывает этот сигнал и определяет отголоски произведенные micropulses на поверхности материала. Правильное идентификация сигнала отголоска сделано программным обеспечением ИМПа ульс, и точность может достигнуть уровень миллиметра.
Расстояние d от материальной поверхности пропорционально к перемещению t времени ИМПа ульс:
D=C×T/2 (c скорость света)
В виду того что знано расстояние e пустого танка, уровень l является следующим:
L=E-D
выход:
Установите путем вход пустой высоты e танка (= нул пунктов), высоты f полного бака (= в натуральную величину) и некоторых параметров применения. Параметры применения автоматически приспособят аппаратуру к окружающей среде измерения, соответствие к выходу 4-20mA.
Параметры ровного передатчика радиолокатора NYRD803S 6GHz технические
Типичное применение | Жидкостная, высокая отростчатая жидкость температуры |
Материал антенны | 304 (опционный) |
Измеряя ряд | 35m |
Электропитание | 24VDC (2 линии, 4 линии) |
Средняя температура | -40~+300℃ |
Отростчатое давление | -0.1~4.0MPa |
Отростчатое соединение | Фланец (опционный) |
Измеряя точность | 0.05%-0.1%F.S |
Уровень защиты | IP67 |
Взрывозащищенная ранг | Exia II CT6 |
Выход сигнала | 4… 20mA/HART/RS485/Modbus… |
Конструктивная особенность передатчика радиолокатора NYRD803S 6GHz ровная
1.It принимает технологический прочесс предварительной микроволны и технологический прочесс уникального отголоска открытия отголоска. Этот продукт можно приложить к различным сложным условиям труда.
2.Its «ложное эхо уча» функцию позволяет аппаратура точно определить истинные отголоски под разнообразие условиями ложного эха, приводящ в точных результатах измерения.
отростчатые режимы соединения 3.Various и типы элемента обнаружения можно подгонять согласно требованиям клиента.
4.Using режим ИМПа ульс работая, продукт имеет весьма - низкая сила излучения и может быть установлено в различные контейнеры металла и неметалла без вреда к человеческому телу и окружающей среде.
Примечание: Согласно специфическим требованиям потребителей могут быть подгонянные продукты дизайна.
