Подробная информация о продукте:
|
| Отростчатая температура: | -40~+130 " c | Отростчатое давление: | -0. 1~0. 3MPa |
|---|---|---|---|
| Отростчатое соединение: | Поток, кронштейн, фланец, санитарная струбцина (опционная) | Ранг /IP ранга защиты: | M20X1.5, % ~NPT |
| опасно взрывно-защитная ранг: | ExialICT6 Ga, Exd IICT6 Gb (см. сертификат для деталей) | Материал антенны: | 、 PFA PP、、 316、 304 PTFE |
| точность измерения: | 10m | Типичное применение: | Все виды въедливой жидкости |
| Высокий свет: | Переключатель 26G радиолокатора газа ровный,Уровень радиолокатора потока оборудует внеконтактное,Передатчик радиолокатора ведомой волны газа |
||

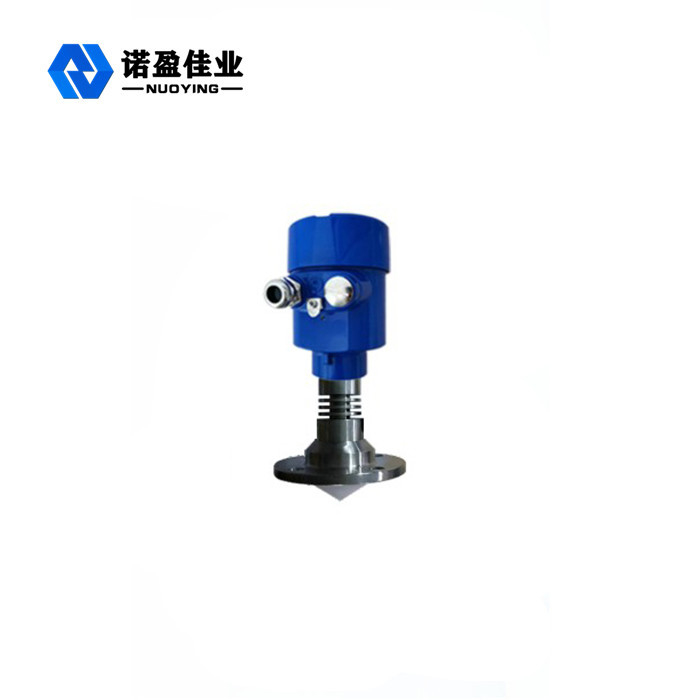

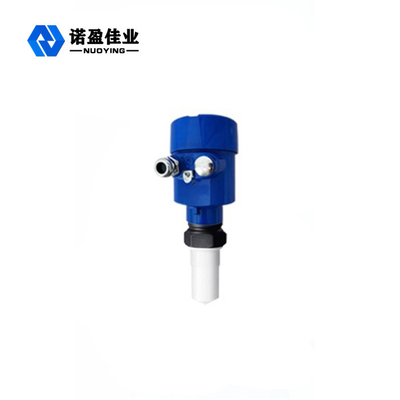

Контакт передатчика NYRD805 небольшого радиолокатора g ангела 26 луча умного ровный не
принцип деятельности контакта передатчика NYRD805 небольшого радиолокатора g ангела 26 луча умного ровного не
Антенна радиолокатора ровная испускает узкие ИМПы ульс микроволны, которые переданы вниз через антенну. После того как волна ИМПа ульс касается поверхности измеренного средства, отражено назад и получено антенным устройством снова, и сигнал передан части радиотехнической схемы и автоматически преобразован в ровный сигнал (потому что скорость распространения ИМПа ульс весьма быстра, электромагнитная волна достигает цель и отражена назад к приемнику. Время оно принимает для того чтобы пойти взад и вперед почти мгновенно)
Материал измерения: поверхность для заклеивания дна или фланца потока.
Примечание: Когда используя время уровня радиолокатора, убеждайтесь что самый высокий материальный уровень не может войти зону измерения слепую (область показанную в d в диаграмме).
Характеристики конструкции контакта передатчика NYRD805 небольшого радиолокатора g ангела 26 луча умного ровного не
◎Размер антенны небольшой, легкий для установки; Внеконтактный радиолокатор, отсутствие носки, отсутствие загрязнения.
◎почти иммунный к корозии и пене; Не повлиянный на средними изменениями плотности, температуры и давления.
◎Серьезная окружающая среда пыли имеет меньшее влияние на работе высокочастотного ровного метра.
◎Более короткая длина волны, лучшее отражение на склонных твердых поверхностях.
◎Угол пучка небольшой, энергия сконцентрирована, которая увеличивает способность отголоска и благоприятна для избежания объектов взаимодействия.
◎Измеряя слепая область более небольшая, для небольшого измерения танка также достигнет хороших результатов.
◎Высокий коэффициент сигнал-шума, даже в случае зыбкост может также получить лучшее представление.
случай зыбкост может также получить лучшее представление.
◎Высокочастотн, самый лучший выбор для измерять твердое и низкое средство диэлектрического постоянного. Высокочастотн, самый лучший выбор для измерять твердое и низкое средство диэлектрического постоянного.
Технические параметры контакта передатчика NYRD805 небольшого радиолокатора g ангела 26 луча умного ровного не
| Типичное применение | Различные жидкости (сильная корозия.) |
|
модель продукта
|
NYRD805 |
|
Форма антенны |
Ручка, падение воды, квартира, труба, брошенная поверхность, объектив |
| Материал антенны | PTFE |
| измеряя ряд | 10m |
| верность измерений | 0.05%~0.1%F.S |
| Напряжение тока электропитания | 24VDC (двухпроводной, четырехпроводной), 220VAC |
|
выход сигнала |
4… 20mA/HART/RS485/Modbus… |
| Отростчатая температура | -40~+130℃ |
| Отростчатое давление |
-0.1~0.3MPa |
| рычаг процедуры | винтовой нарез, фланец (опционный) |
| Электрический интерфейс | M20*1.5, ″ NPT ½ |
| уровни защиты | IP67 (опционное) |
| взрывозащищенная классификация | Exia II CT6 Ga, Exd II CT6 Gb (см. сертификат для деталей) |
Примечание ※: Продукт можно подгонять согласно специфическим требованиям потребителей.
