Подробная информация о продукте:
|
| Типичное применение: | жидкость с высокой температурой, давлением | Модель продукта: | NYRD705 |
|---|---|---|---|
| Забор отголоска: | 55times/s | Отростчатая температура: | -40~ +500°C |
| Электрический интерфейс: | M 20×1.5, ½ «NPT | Отростчатое давление: | (- 0.1~4.0) MPa |
| Взрывозащищенная ранг: | ExiaIICT6Ga (см. сертификаты) | Форма антенны: | один кабель, одиночная штанга (опционная) |
| Высокий свет: | Интеллектуальный радарный уровнемер с одним кабелем,волноводный волновой уровнемер жидкости |
||

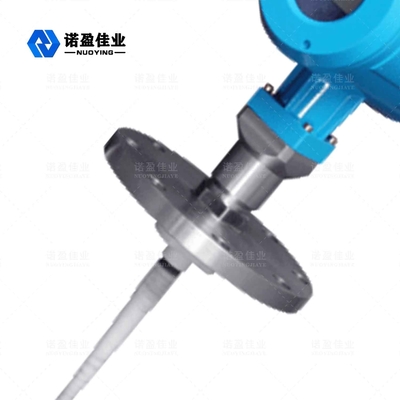

Интеллектуальный волноводный волновой радиолокатор для высокотемпературной жидкости
Принцип работы Интеллектуальный волноводный волновой радиолокатор для высокотемпературной жидкости
Когда волноводный радарный уровнемер передает электромагнитные импульсы, когда он проходит через верхнюю часть волноводного кабеля, он будет генерировать ложное эхо, поскольку он находится близко к передающему концу, и помехи можно устранить, отфильтровав ложное эхо.При распространении электромагнитного импульса по волноводу, когда сигнал достигает поверхности измеряемой среды, часть эха будет отражаться, и на кривой эха будет генерироваться ступенчатое изменение.Другая часть сигнала будет продолжать распространяться вниз до тех пор, пока потери не будут передаваться непрерывно.Уровнемер жидкости определяет разницу во времени между эхо-сигналом уровня жидкости и эхо-сигналом от верхней эмиссии.В соответствии с этой разницей во времени интеллектуальный процессор сигналов может рассчитать высоту уровня жидкости.
Конструктивные особенностиИнтеллектуальный волноводный волновой радиолокатор для высокотемпературной жидкости
◎Измеритель уровня объекта волноводного радара использует передовую технологию микроволновой обработки и уникальную технологию обработки эха Echo Discovery, контактное измерение, высокоточное измерение, более точное измерение.Кроме того, волноводный радар не зависит от внешней среды, такой как средняя температура и адгезия.
◎Уровнемер объекта серии 70-X с волноводным радаром подходит для универсальных сложных условий работы и приложений благодаря различным режимам подключения и типам модулей обнаружения.Например: среда с высокой температурой, высоким давлением и низкой диэлектрической проницаемостью.
◎Импульсный модератор, низкая мощность излучения, может быть установлен в большом количестве коррозионно-активных, неметаллических контейнеров и не из нержавеющей стали, не оказывает вредного воздействия на организм человека и окружающую среду.
Технические параметрыИнтеллектуальный волноводный волновой радиолокатор для высокотемпературной жидкости
| Типичное применение | Жидкость (адгезия, высокая температура и высокое давление, встроенный нагревательный змеевик, лестница, плавающая пластина) |
| Пыль (зольная пыль, известняковый порошок) | |
| Твердые (мелкие частицы, зерно, гравий, песок) | |
| Модель продукта | NYRD701 |
| Форма антенны | Тип кабеля, тип стержня, тип двойного кабеля, тип двойного стержня, тип трубки волновода |
| Материал антенны | 304, 316 |
| Выборка эха | 55 раз/с |
| Диапазон измерения | 6 м, 30 м |
| Точность измерения | 0,05% ~ 0,1% полной шкалы |
| Источник питания | 24 В постоянного тока (два провода, четыре провода), 220 В переменного тока |
| Выходной сигнал | 4... 20 мА/HART/RS485/Modbus... |
| Температура процесса | -40~ +130°С, -40~ +250°С, -40~ +500°С |
| Технологическое давление | -0,1~2,0 МПа, -0,1~4,0 МПа |
| Технологическое соединение | Резьба, скоба, фланец, хомут (опционально) |
| Электрический интерфейс | M20×1,5, ½ дюйма NPT |
| Степень защиты | IP 65, IP 67, IP 68 |
| Взрывозащищенный класс | ExiaIICT6Ga, ExdIICT6Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
