Подробная информация о продукте:
|
| Типичное применение: | жидкостный, твердый, порошок | Модель продукта: | NYRD703 |
|---|---|---|---|
| Забор отголоска: | 55times/s | Отростчатая температура: | -40~ +150°C |
| Электрический интерфейс: | M20×1.5, ½ «NPT | Отростчатое давление: | (- 0.1~4.0) PA m |
| Взрывозащищенная ранг: | EXiaIICT6 Ga | Форма антенны: | двойной кабель |
| Высокий свет: | Порошковый волноводный радарный уровнемер,Жидкостный волноводный радарный уровнемер,30-метровый сплошной радарный уровнемер |
||

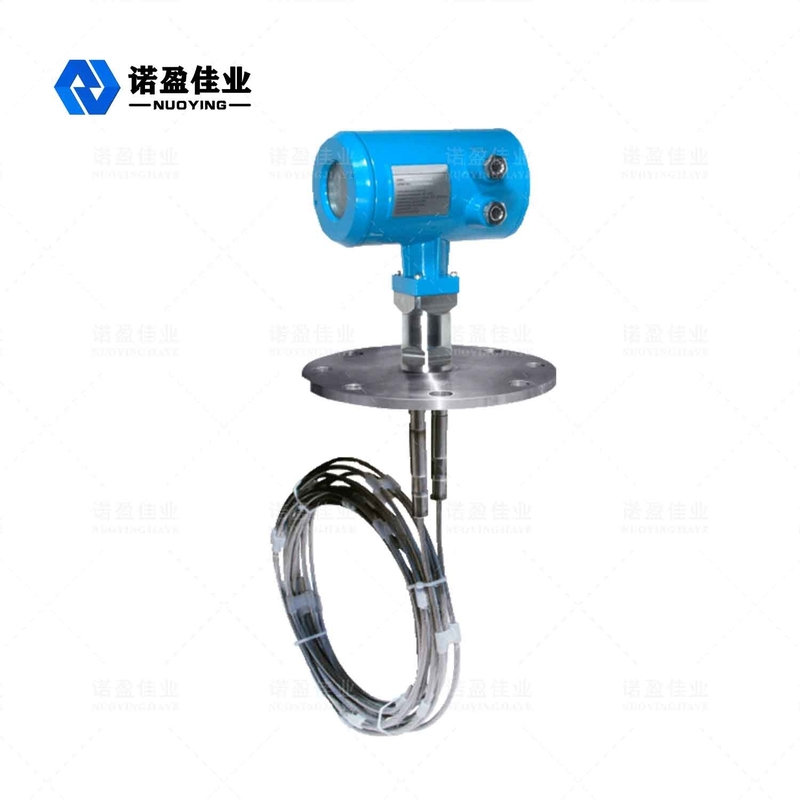

метр уровня волнового радиолокатора 30м измеряя направленный диапазоном для жидкостного твердого порошка
Принцип работы волноводного радарного уровнемера с диапазоном измерения 30 м для жидкого твердого порошка
Волноводный радар излучает высокочастотные микроволновые импульсы, которые распространяются вдоль компонента обнаружения (стальной трос или стальная труба).Интервал времени между переданным импульсом и отраженным импульсом пропорционален расстоянию измеряемой среды.Фактическое значение уровня материала может быть рассчитано по времени переданного импульса и принятого импульса, зарегистрированного радарным измерителем уровня.
Конструктивные особенностиВолноводный радарный уровнемер с диапазоном измерения 30 м для жидкого твердого порошка
◎Измеритель уровня объекта волноводного радара использует передовую технологию микроволновой обработки и уникальную технологию обработки эха Echo Discovery, контактное измерение, высокоточное измерение, более точное измерение.Кроме того, волноводный радар не зависит от внешней среды, такой как средняя температура и адгезия.
◎Уровнемер объекта серии 70-X с волноводным радаром подходит для универсальных сложных условий работы и приложений благодаря различным режимам подключения и типам модулей обнаружения.Например: среда с высокой температурой, высоким давлением и низкой диэлектрической проницаемостью.
◎Импульсный модератор, низкая мощность излучения, может быть установлен в большом количестве коррозионно-активных, неметаллических контейнеров и не из нержавеющей стали, не оказывает вредного воздействия на организм человека и окружающую среду.
Технические параметрыВолноводный радарный уровнемер с диапазоном измерения 30 м для жидкого твердого порошка
| Типичное применение | Жидкость (адгезия, высокая температура и высокое давление, встроенный нагревательный змеевик, лестница, плавающая пластина) |
| Пыль (зольная пыль, известняковый порошок) | |
| Твердые (мелкие частицы, зерно, гравий, песок) | |
| Модель продукта | NYRD701 |
| Форма антенны | Тип кабеля, тип стержня, тип двойного кабеля, тип двойного стержня, тип трубки волновода |
| Материал антенны | 304, 316 |
| Выборка эха | 55 раз/с |
| Диапазон измерения | 6 м, 30 м |
| Точность измерения | 0,05% ~ 0,1% полной шкалы |
| Источник питания | 24 В постоянного тока (два провода, четыре провода), 220 В переменного тока |
| Выходной сигнал | 4... 20 мА/HART/RS485/Modbus... |
| Температура процесса | -40~ +130°С, -40~ +250°С, -40~ +500°С |
| Технологическое давление | -0,1~2,0 МПа, -0,1~4,0 МПа |
| Технологическое соединение | Резьба, скоба, фланец, хомут (опционально) |
| Электрический интерфейс | M20×1,5, ½ дюйма NPT |
| Степень защиты | IP 65, IP 67, IP 68 |
| Взрывозащищенный класс | ExiaIICT6Ga, ExdIICT6Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
