Подробная информация о продукте:
|
| Диапазон измерения: | 0~40м | Материал антенны: | ПТФЭ 304 |
|---|---|---|---|
| Тип антенны: | Тип штанги | Точность измерения: | 0,05%~0,1% F. S |
| Типичные области применения: | Перемешивание, кристаллизация, конденсация жидкости | Температура процесса: | - 40~+260 ℃ |
| Технологическое соединение: | резьба, кронштейн, фланец, санитарный хомут (опционально) | Степень защиты: | IP67 (опционально) |

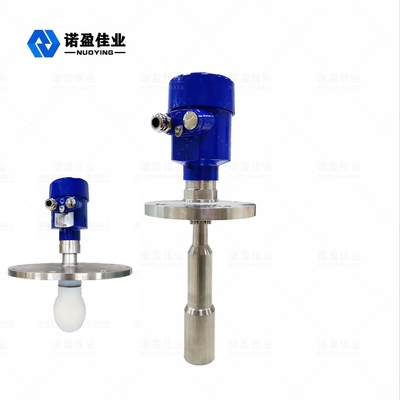

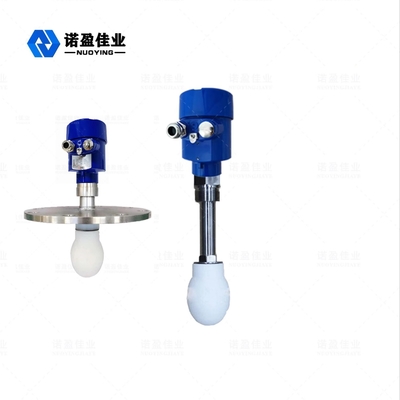

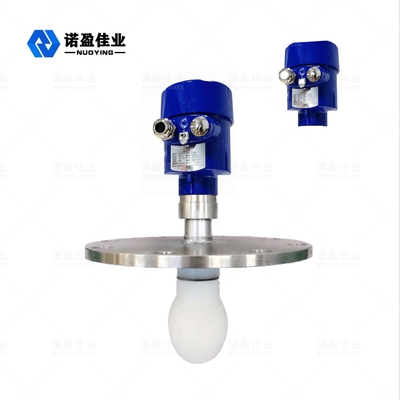

Ряд 0-40м раковины алюминиевой отливки антенны капельки НИРД-СД 26Г ПТФЭ
Принцип работы радара 26G NYRD-SD
Горизонтальная антенна радара излучает узкие микроволновые импульсы, которые передаются вниз через антенну.Когда импульсная волна касается поверхности тестируемой среды, она отражается обратно и снова принимается антенной системой.Этот сигнал передается на участок электронной схемы и автоматически преобразуется в горизонтальный сигнал (из-за чрезвычайно высокой скорости распространения импульса время, необходимое для того, чтобы электромагнитная волна достигла цели и вернулась к приемнику после отражения, практически мгновенно) .
Технические параметры радара 26G NYRD-SD
|
Типичные области применения |
Перемешивание, кристаллизация, конденсация жидкости |
|
Модель продукта |
НРД-СД |
|
Тип антенны |
тип стержня, тип капли воды |
| Материал антенны | ПТФЭ, 304 |
| Диапазон измерения | 0~40м |
| Точность измерения | 0,05%~0,1% F. S |
| Источник питания | 24 В постоянного тока (два провода, четыре провода), 220 В переменного тока |
| Выходной сигнал | 4... 20 мА/HART/RS485/Modbus |
| Температура процесса | - 40~+1200 ℃ |
| Давление процесса | - 0,1~4,0 МПа |
| Технологическое соединение | резьба, кронштейн, фланец (опционально) |
| Электрический интерфейс | M20×1,5, 1/2"NPT |
| Степень защиты | IP65, IP67, IP68 (опционально) |
| Взрывозащищенный класс | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание: Индивидуальные продукты могут быть разработаны в соответствии с конкретными требованиями пользователей!
Особенности конструкции радара 26G NYRD-SD
Небольшой размер антенны, простота установки;Отсутствие контакта с радаром, износа и загрязнения.
Практически отсутствует коррозия и вздутие;На него не влияют изменения средней плотности, температуры и давления.
Сильная запыленность мало влияет на работу высокочастотного измерителя уровня жидкости.
Чем короче длина волны, тем лучше отражение от наклонной твердой поверхности.
Быстрый угол мал, а энергия сконцентрирована, что не только увеличивает эхо-способность, но и помогает предотвратить помехи.
Слепая зона измерения мала, и хорошие результаты получаются при измерении небольших резервуаров.
Даже при колебаниях высокое отношение сигнал/шум может обеспечить лучшую производительность.
Высокая частота является лучшим выбором для измерения твердых сред и сред с низкой диэлектрической проницаемостью.
