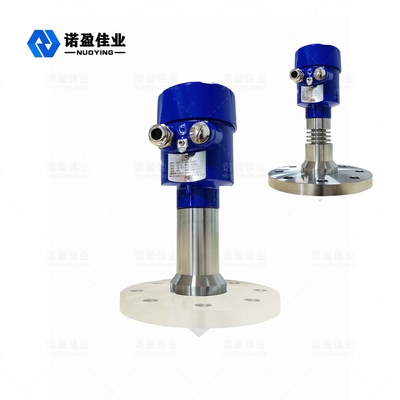

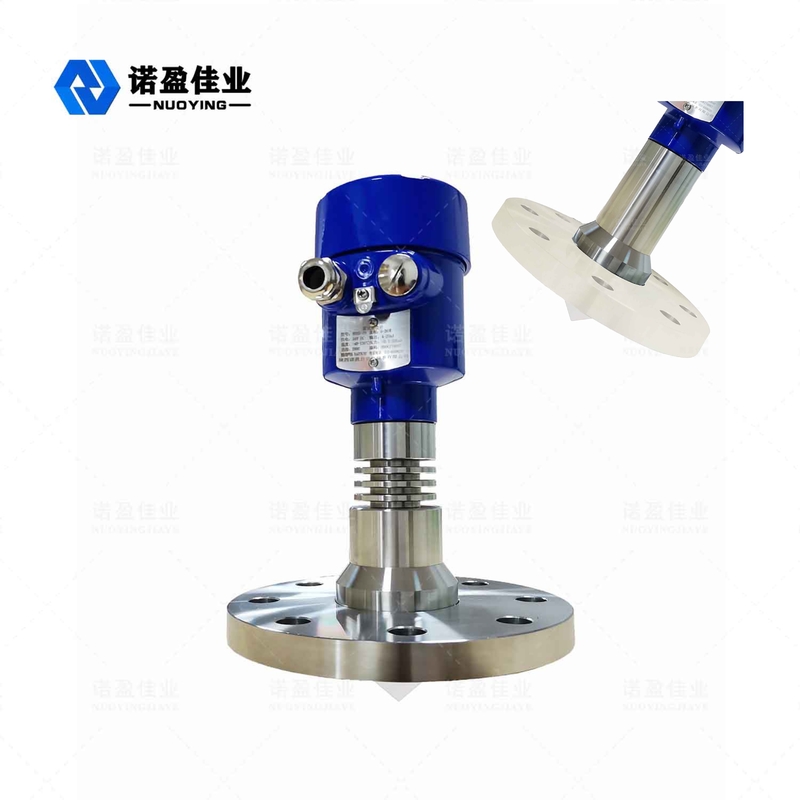

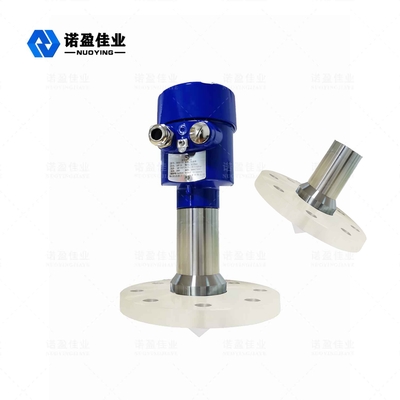

Плоский тип диапазона измерения 0-20м планарной антенны НИРД-ПБ 26Г ПТФЭ 0-20м

Плоский тип диапазона измерения 0-20м планарной антенны НИРД-ПБ 26Г ПТФЭ 0-20м
Плоский тип диапазона измерения 0-20м планарной антенны НИРД-ПБ 26Г ПТФЭ 0-20м Плоский тип диапазона измерения 0-20м планарной антенны НИРД-ПБ 26Г ПТФЭ 0-20м Плоский тип диапазона измерения 0-20м планарной антенны НИРД-ПБ 26Г ПТФЭ 0-20м

Большие изображения :  Плоский тип диапазона измерения 0-20м планарной антенны НИРД-ПБ 26Г ПТФЭ 0-20м

Подробная информация о продукте:
Место происхождения: Сиань Шэньси, Китай
Фирменное наименование: NUOYINGJIAYE
Сертификация: CE
Номер модели: НРД-ПБ
Оплата и доставка Условия:
Количество мин заказа: 1 шт
Цена: $724.413/pcs
Упаковывая детали: Коробка, 40см*30см*30см
Время доставки: 7 рабочих дней
Условия оплаты: Т/Т
Поставка способности: 1000 шт/в месяц

Плоский тип диапазона измерения 0-20м планарной антенны НИРД-ПБ 26Г ПТФЭ 0-20м

описание
Диапазон измерения: 0~20м Типичные области применения: Перемешивание, легко конденсируется, большой пар
Материал антенны: ПТФЭ Модель продукта: НРД-ПБ
Тип антенны: тип плоской пластины Точность измерения: 0,05%~0,1% F. S
Источник питания: 24 В постоянного тока (два провода, четыре провода), 220 В переменного тока Давление процесса: - 0,1~4,0 МПа

Плоский тип диапазона измерения 0-40м планарной антенны НИРД-ПБ 26Г ПТФЭ 0-40м





Принцип работы радара 26G NYRD-PB



Горизонтальная антенна радара излучает узкие микроволновые импульсы, которые передаются вниз через антенну.Когда импульсная волна касается поверхности тестируемой среды, она отражается обратно и снова принимается антенной системой.Этот сигнал передается на участок электронной схемы и автоматически преобразуется в горизонтальный сигнал (из-за чрезвычайно высокой скорости распространения импульса время, необходимое для того, чтобы электромагнитная волна достигла цели и вернулась к приемнику после отражения, практически мгновенно) .



Технические параметры радара 26G NYRD-PB







Типичные области применения

Перемешивание, легко конденсируется, большой пар





Модель продукта

НРД-ПБ
Тип антенны тип плоской пластины
Материал антенны ПТФЭ, 304
Диапазон измерения 0~20м
Точность измерения 0,05%~0,1% F. S
Источник питания 24 В постоянного тока (два провода, четыре провода), 220 В переменного тока
Выходной сигнал 4... 20 мА/HART/RS485/Modbus
Температура процесса - 40~+1200 ℃
Давление процесса - 0,1~4,0 МПа
Технологическое соединение резьба, фланец (опционально)
Электрический интерфейс M20×1,5, 1/2"NPT
Степень защиты IP67, IP68 (опционально)
Взрывозащищенный класс Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате)



Примечание: Индивидуальные продукты могут быть разработаны в соответствии с конкретными требованиями пользователей!



Особенности конструкции радара 26G NYRD-PB



Небольшой размер антенны для легкой установки;отсутствие контакта с радаром, отсутствие износа и загрязнения
Практически отсутствует коррозия и вздутие;не зависит от изменений средней плотности, температуры и давления
Сильно запыленная среда мало влияет на работу ВЧ-измерителя уровня.
Чем короче длина волны, тем лучше отражение от наклонной твердой поверхности.
Небольшой быстрый угол и концентрированная энергия не только улучшают возвратную способность, но и помогают предотвратить помехи.
Небольшая мертвая зона измерения, хорошие результаты могут быть получены при измерении небольших резервуаров.
Даже при флуктуациях высокое отношение сигнал/шум позволяет добиться лучших результатов.
Высокая частота является лучшим выбором для измерения твердых тел и среды с низкой диэлектрической проницаемостью.
