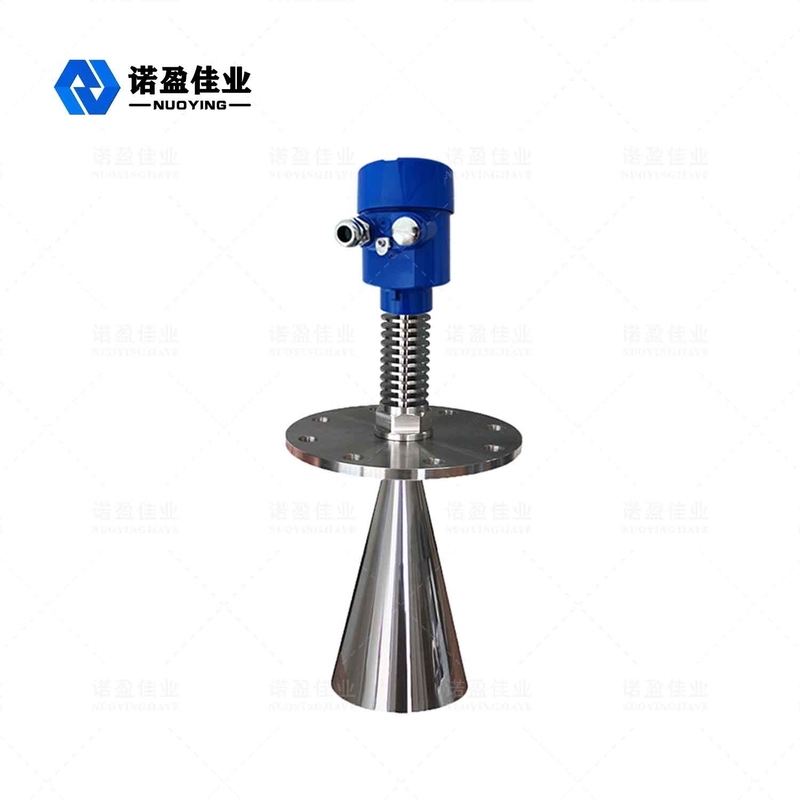

6Передатчик уровня радаров NYRD803S на частоте 8 ГГц
Передатчик радиолокационного уровня NYRD-803SОбзор
Параметры продукта
Типичное применение
Коррозионная жидкость
Материал антенны
304
Диапазон измерений
35 м
Электрическое питание
24VDC ((Два линии, четыре линии)
Средняя температура
-40~+150°C
Давление процесса
-0,1 ~ 2,0 МПа
Соединение процесса
Фланц, фланцевый фланц (необязательно)
Выходный сигнал
4...20mA/HART/RS485/Modbus...
Описание продукции
Принцип работы передатчика радиолокационного уровня 6 ГГц NYRD803S
Очень короткие микроволновые импульсы с очень низкой энергией передаются и принимаются через антенную систему. скорость света. Время работы может быть преобразовано в сигнал уровня с помощью электронных компонентов. Этот метод может обеспечить стабильное и точное измерение за очень короткое время. Даже при возникновении ложного эхо при сложных условиях работы, эхо уровня материала может быть точно проанализировано с помощью Новейшие технологии микропроцессоров и программное обеспечение для отладки. Ввод: Антенна принимает отраженный микроимпульс и передает его в электронную схему. и идентифицирует эхо, генерируемое микроимпульсом на поверхности материала. Пулсовое программное обеспечение, и точность может достигать миллиметрового уровня. Расстояние D от поверхности материала пропорционально импульсу T: D=C×T/2 ((C - скорость света) Поскольку известно расстояние E от пустого бака, уровень материала L равен: L=E-D Выпуск: Он устанавливается путем ввода высоты пустого резервуара E (= нулевая точка), высоты полного резервуара F (= полный масштаб) и некоторых параметров применения. параметры применения автоматически адаптируют прибор к среде измерения, соответствующей выходной мощности 4-20mA.
Дизайнерская особенность передатчика радиолокационного уровня 6 ГГц NYRD803S
1Интеллектуальный радарный уровниметр использует передовую технологию обработки микроволн и уникальную обработку эхо обнаружения Продукт может применяться в различных сложных условиях труда. 2Функция "обучение ложному эхо" позволяет прибору точно идентифицировать истинное эхо при множественном ложном эхо. условия, чтобы получить точные результаты измерений. 3Различные способы подключения процесса и типы компонентов обнаружения могут быть настроены в соответствии с требованиями клиента. 4При импульсном режиме работы продукт имеет чрезвычайно низкую мощность выбросов и может быть установлен в различных металлических и неметаллических контейнеры, не наносящие вреда организму человека и окружающей среде.
Радарный передатчик уровня 6 ГГц NYRD803S Поле применения
1Электростанции: резервуары, силосные насосы, паровые ложки, хранилища пепла, нефтяные баки и т.д. 2Нефтяные месторождения: резервуары для хранения сырой нефти, резервуары для хранения рафинированной нефти, трехфазные сепараторы, резервуары для осаждения, резервуары для сточных вод, буровая грязь Танки и т.д. 3Химическое: дистилляционная башня для сырой нефти, силос сырья, промежуточный силос, реакционный бак, аммиачный бак, резервуар для хранения асфальта, И так далее. 4Металлургия: силосы сырья, силосы вспомогательных материалов, буферные баки электролитических элементов и т.д. 5Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах, И так далее. 6Пищевые продукты: завод по производству соков, завод по производству молока, резервуар для хранения сырого сахара, резервуар для хранения томатной пасты, резервуар для хранения пивоварни и т.д. 7Фармацевтика: китайские фармацевтические емкости для хранения, сепараторы, ферментационные емкости и т.д. 8.Очистка воды: резервуары, водосборники, резервуары для очистки воды, резервуары для осаждения, глубокие скважины, сети питьевой воды и т.д. 9Бумага: сырьевой силос, башня хранения, сушильный барабан, химический силос хранения материалов и т.д. 10Прочие: карьер, угольная шахта, охрана окружающей среды, судостроение и другие отрасли.
