| Наименование марки: | NUOYING |
| Номер модели: | NYRD-SL |
| МОК: | 1 шт. |
| цена: | $158~$800/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
26 ГГц Высокочастотный 4-20mA Радарный передатчик уровня Hart для стоков и рек 80 м Радарные уровни для воды с CE
Передатчик радиолокационного уровня 26 ГГцОписание продукта
NYRD-SL Радарный уровневой передатчик - это высокочастотный радарный инструмент измерения уровня 26 ГГц с максимальным расстоянием измерения 80 метров. Антенна дополнительно оптимизирована,и новый быстрый микропроцессор может выполнять более быстрый анализ и обработку сигнала, так что прибор может быть использован для некоторых сложных условий измерения.
Передатчик радиолокационного уровня 26 ГГцРабочий принцип
Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антенну.он отражается обратно и принимается системой антенны сноваСигнал передается на электронную часть цепи и автоматически преобразуется в сигнал на уровне объекта (потому что импульсы перемещаются так быстро, что импульс не может двигаться так быстро).время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику, почти мгновенно).
Данная точка измерения: поверхность дна нити или уплотнительная поверхность фланца.
Примечание: При использовании радиолокационного уровня передатчика убедитесь, что наивысший уровень не входит в слепую область измерения (зона D на рисунке).
Передатчик уровня радаров NYRD-SL 26 ГГцТехнические параметры
| Модель продукта | NYRD-SL |
| Типичное применение | Оттоки, водоемы, реки, озера, мелководные водоемы и т.д. |
| Материал антенны | PTFE, 304, 316, PP, PFA |
| Тип антенны | Антенна рога |
| Диапазон измерений | 30 м, 80 м (необязательно) |
| Точность измерений | ±3 мм |
| Электрическое питание | 24 ВДС (2 провода, 4 провода) |
| Средняя температура | -40 ~ + 80°C |
| Соединение процесса | Нить, фланц (необязательно) |
| Давление процесса | -0,1 ~ 2,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

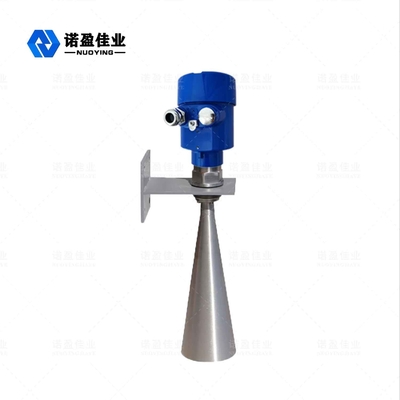

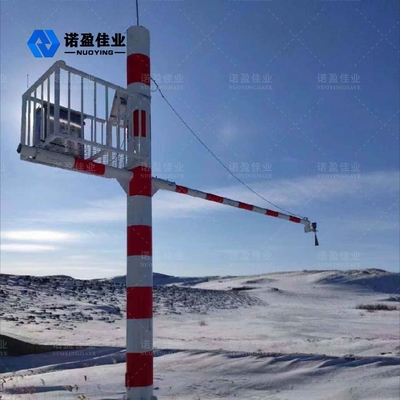

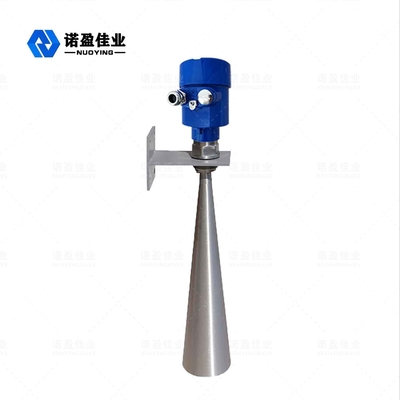

NYRD-SL 26 ГГц радиолокационный передатчик Фотографии
