Радарная длина волн для жидкости с сильной коррозией

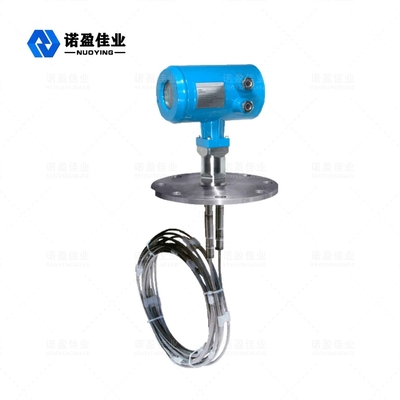

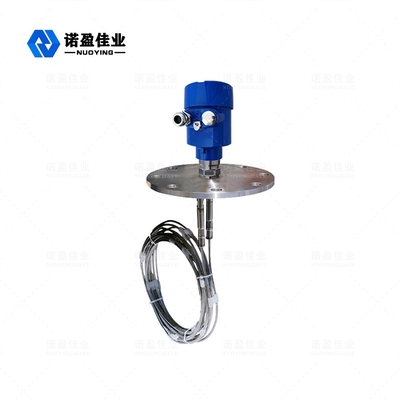

NYRD-703 Радарный уровень передатчикаОбзор
Параметры продукта
Типичное применение
Жидкость с низкой дилектической постоянной
Материал антенны

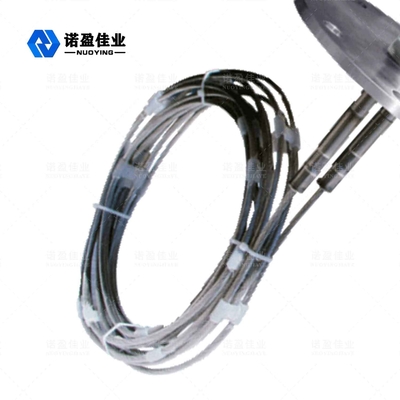

304/двойной кабель ((необязательно)
Диапазон измерений
30 метров
Электрическое питание
24VDC ((Два линии, четыре линии)
Средняя температура
-40~+150°C
Давление процесса
-0,1 ~ 4,0 МПа
Соединение процесса
Фланц (необязательно)
Выходный сигнал
4...20mA/HART/RS485/Modbus...
Описание продукции
NYRD703 Принцип работы передатчика на уровне управляемого радара
Высокочастотный микроволновой импульс, отправляемый радиолокационным радиолокационным прибором, распространяется вдоль компонента обнаружения (стального кабеля или стального стержня).Он вызывает отражение из-за резкого изменения диэлектрической константы.Временный интервал между передаваемым импульсом и отражаемым импульсом пропорционален расстоянию от измеряемой среды. Ввод: Радар с управляемой волной - это измерительный прибор, основанный на принципе путешествия во времени.и время работы может быть преобразовано в сигнал уровня материала через электронные компоненты. Зонд посылает высокочастотный импульс и распространяется вдоль кабеля или стержня. Когда импульс встречается с поверхностью материала, он отражается обратно и принимается приемником в инструменте,и сигнал расстояния преобразуется в сигнал уровня материала. Отражаемый сигнал передается в электронную схему прибора по проводу или скотчу.Микропроцессор обрабатывает сигнал и определяет эхо, генерируемое микроволновым импульсом на поверхности материалаПравильное распознавание сигналов эхо завершается импульсным программным обеспечением. Расстояние D от поверхности материала пропорционально импульсу T: D=C×T/2 (C - скорость света). Поскольку известно расстояние E от пустого бака, уровень материала L равен: L=E-D Выпуск: Он устанавливается путем ввода высоты пустого резервуара E (= нулевая точка), полной высоты резервуара F (= полный масштаб) и некоторых параметров применения.Параметры применения автоматически адаптируют прибор к среде измерения, что соответствует 4-20mA.
NYRD703 Конструкция передающего устройства на уровне управляемого радара
1Интеллектуальный радарный уровниметр использует передовую технологию обработки микроволновых лучей и уникальную технологию обработки эхо обнаружения эхо.более точные измеренияВ то же время радиолокационный радиолокатор с управляемой волной устойчив к адгезии и не подвержен воздействию внешней температуры, такой как средняя температура и адгезия. 2Различные способы подключения процесса и типы компонентов обнаружения делают направляемые радиолокационные уровни волн серии 70X подходящими для различных сложных условий работы и приложений.Например, высокая температура., высокое давление и низкие диэлектрические постоянные среды. 3При работе в импульсном режиме продукт обладает чрезвычайно низкой мощностью выбросов и может быть установлен в различные металлические и неметаллические контейнеры без вреда для организма человека и окружающей среды.
NYRD703 Поле применения направляемых радиолокационных передатчиков
1Электростанции: резервуары, силосные насосы, паровые ложки, хранилища пепла, нефтяные баки и т.д. 2Нефтяные месторождения: резервуары для хранения сырой нефти, резервуары для хранения рафинированной нефти, трехфазные сепараторы, резервуары для осаждения, резервуары для сточных вод, резервуары для бурения грязи и т.д. 3Химические: дистилляционная башня для сырой нефти, силос сырья, промежуточный силос, реакционный бак, аммиачный бак, резервуар для хранения асфальта и т.д. 4Металлургия: силосы сырья, силосы вспомогательных материалов, буферные баки электролитических элементов и т.д. 5Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах, И так далее. 6Пищевые продукты: завод по производству соков, завод по производству молока, резервуар для хранения сырого сахара, резервуар для хранения томатной пасты, резервуар для хранения пивоварни и т.д. 7Фармацевтика: китайские фармацевтические емкости для хранения, сепараторы, ферментационные емкости и т.д. 8.Очистка воды: резервуары, водосборники, резервуары для очистки воды, резервуары для осаждения, глубокие скважины, сети питьевой воды и т.д. 9Бумага: сырьевой силос, башня хранения, сушильный барабан, химический силос хранения материалов и т.д. 10Прочие: карьер, угольная шахта, охрана окружающей среды, судостроение и другие отрасли.
