| Наименование марки: | NUOYING |
| Номер модели: | NYRD806 |
| МОК: | 1 шт. |
| цена: | $158~$850/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
26G RS485 Умный цифровой дальнобойный радар уровень измерения IP67 беспроводной уровень передачи высокотемпературного сопротивления
Описание продукта для передатчика радиолокационного уровня 26 ГГц
NYRD806 - это высокочастотный радарный измерительный прибор частотой 26 ГГц с максимальным расстоянием измерения 30 метров.и новый быстрый микропроцессор может выполнять более быстрый анализ и обработку сигнала, так что прибор может быть использован для некоторых сложных условий измерения.
Принцип работы передатчика на уровне радара 26 ГГц
Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антенну.он отражается обратно и принимается системой антенны сноваСигнал передается на электронную часть цепи и автоматически преобразуется в сигнал на уровне объекта (потому что импульсы перемещаются так быстро, что импульс не может двигаться так быстро).время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику, почти мгновенно).
Данная точка измерения: поверхность дна нити или уплотнительная поверхность фланца.
Примечание: При использовании радиолокационного уровня передатчика убедитесь, чтонаивысший уровень не входит в слепую область измерения (зона D на рисунке).
Конструкционные характеристики передатчика уровня радаров 26 ГГц
Антенна небольшая, легко устанавливается; неконтактный радар, без износа, без загрязнения
Не подвергается воздействию коррозии и пены; не подвергается воздействию изменений средней плотности, температуры и давления
Сильная пыльная среда мало влияет на работу высокочастотного измерения уровня
Более короткая длина волны, лучшее отражение на наклонных твердых поверхностях
Технические параметры передатчика на уровне радара 26 ГГц
| Модель продукта | NYRD806 |
| Типичное применение |
Устойчивая к температуре, давлению, слегка коррозионная жидкость |
| Материал антенны | 316L (необязательно) |
| Тип антенны | Антенна рога |
| Диапазон измерений | 30 метров |
| Точность измерений | ±3 мм |
| Электрическое питание | 24 ВДС (2 провода, 4 провода) |
| Средняя температура | -40 ~ 250°C |
| Соединение процесса | Подвеска, фланц (необязательно) |
| Давление процесса | -0,1 ~ 4,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

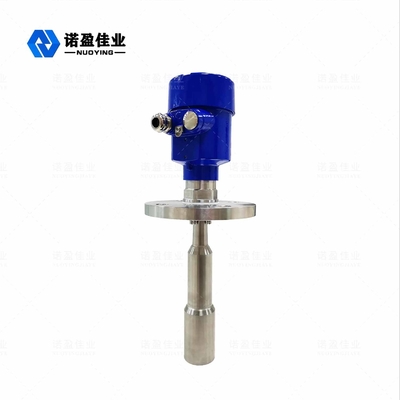

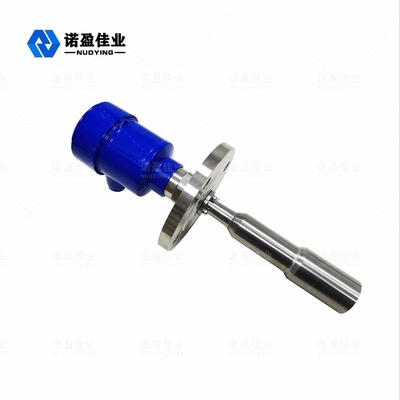

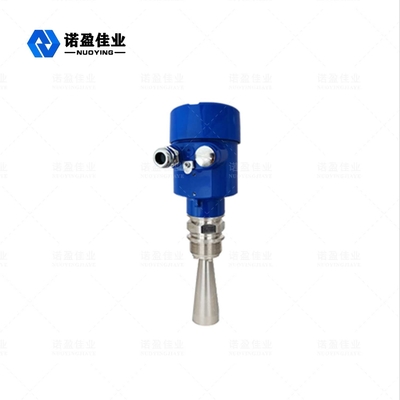

NYRD806 26 ГГц радиолокационный передатчик Фотографии
