| Наименование марки: | NUOYING |
| Номер модели: | NYRD806 |
| МОК: | 1 шт. |
| цена: | $178~$820/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
Производственный 26 ГГц роговой тип радар передатчик уровня жидкости 316L Антенна NYRD806 для слегка коррозионных жидкостей
Описание продукта для передатчика радиолокационного уровня 26 ГГц
NYRD806 - это высокочастотный радарный измерительный прибор частотой 26 ГГц с максимальным расстоянием измерения 30 метров.и новый быстрый микропроцессор может выполнять более быстрый анализ и обработку сигнала, так что прибор может быть использован для некоторых сложных условий измерения.
Принцип работы передатчика на уровне радара 26 ГГц
Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антенну.он отражается обратно и принимается системой антенны сноваСигнал передается на электронную часть цепи и автоматически преобразуется в сигнал на уровне объекта (потому что импульсы перемещаются так быстро, что импульс не может двигаться так быстро).время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику, почти мгновенно).
Данная точка измерения: поверхность дна нити или уплотнительная поверхность фланца.
Примечание: При использовании радиолокационного уровня передатчика убедитесь, чтонаивысший уровень не входит в слепую область измерения (зона D на рисунке).
Передатчик радиолокационного уровня 26 ГГц Области применения
1Электростанции: Резервуары, насосы силоса, паровые ложки, хранилища пепла, нефтяные баки и т.д.
2Нефтяное поле: резервуары для хранения сырой нефти, резервуары для хранения рафинированной нефти, резервуары для осаждения, резервуары для сточных вод, резервуары для бурения грязи и т.д.
3Химическая: дистилляционная башня для сырой нефти, силос сырья, промежуточный силос, реакционный бак, аммиачный бак, резервуар для хранения асфальта и т.д.
4Металлургия: силосы сырья, силосы вспомогательных материалов, буферные баки электролитических элементов и т.д.
5Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах и т.д.
6Продовольственные товары: заводы по производству соков, заводы по производству молока, резервуары пивоваренных заводов и т.д.
Технические параметры передатчика уровня радаров NYRD806 26 ГГц
| Модель продукта | NYRD806 |
| Типичное применение |
Устойчивая к температуре, давлению, слегка коррозионная жидкость |
| Материал антенны | 316L (необязательно) |
| Тип антенны | Антенна рога |
| Диапазон измерений | 30 метров |
| Точность измерений | ±3 мм |
| Электрическое питание | 24 ВДС (2 провода, 4 провода) |
| Средняя температура | -40 ~ 250°C |
| Соединение процесса | Подвеска, фланц (необязательно) |
| Давление процесса | -0,1 ~ 4,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

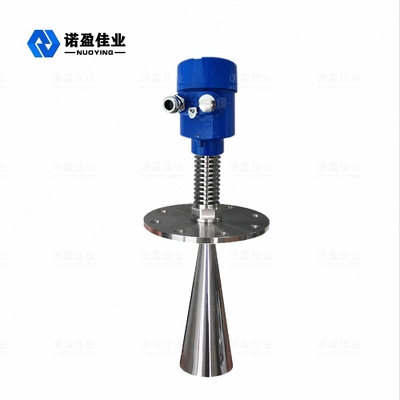

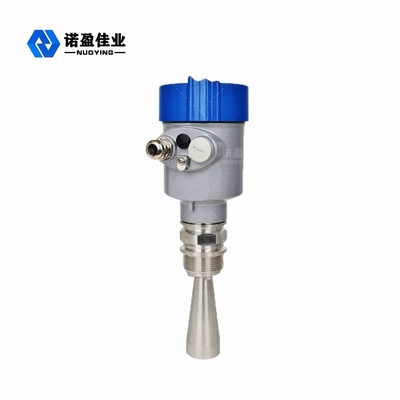

NYRD806 26 ГГц радиолокационный передатчик Фотографии
