| Наименование марки: | NUOYING |
| Номер модели: | NYRD-SD |
| МОК: | 1 шт. |
| цена: | $258~$850/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
26 ГГц высокочастотный радар Измеритель уровня воды 4-20 мА Выходные радарные приборы для измерения уровня порошков
Радарная гамма 26 ГГцРабочий принцип
Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антенну.он отражается обратно и принимается системой антенны сноваСигнал передается на электронную часть цепи и автоматически преобразуется в сигнал на уровне объекта (потому что импульсы перемещаются так быстро, что импульс не может двигаться так быстро).время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику, почти мгновенно).
Данная точка измерения: поверхность дна нити или уплотнительная поверхность фланца.
Примечание: При использовании радиолокационного уровня передатчика убедитесь, чтонаивысший уровень не входит в слепую область измерения (зона D на рисунке).
Конструкционные характеристики датчика уровня радиолокации 26 ГГц
Многофункциональные, особенно подходящие для сильных коррозионных жидкостей и порошков
Технические параметры радиолокационного уровня 26 ГГц
| Модель продукта | NYRD-SD |
|
Типичное применение |
Порошки, сильно коррозионные жидкости, жидкости, склонные к кристаллизации и конденсации, и т.д. |
|
Частота |
26 ГГц |
|
Точность |
±3 мм |
|
Диапазон |
40 метров |
|
Материал антенны |
PTFE (необязательно) |
| Тип антенны |
Водяная капля |
|
Отбор проб эхо |
100 раз/с |
|
Температура процесса |
-40~+260°C |
|
Давление процесса |
-0,1 ~ 2,0 МПа |
|
Влажность окружающей среды |
0~90% |
|
Резолюция |
1 мм |
|
Соединение процесса |
Нить, фланц, крепление (необязательно) |
|
Электрический интерфейс |
M20×1. 5, 1⁄2 " НПТ |
|
Выходный сигнал |
4...20mA/RS485/Modbus... |
|
Сила питания |
24ВДС; 220ВАК (необязательно) |
|
Сила |
3W |
|
Взрывостойкий класс |
ExiaIICT6 Ga (необязательно) |
|
Класс защиты |
IP67 |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

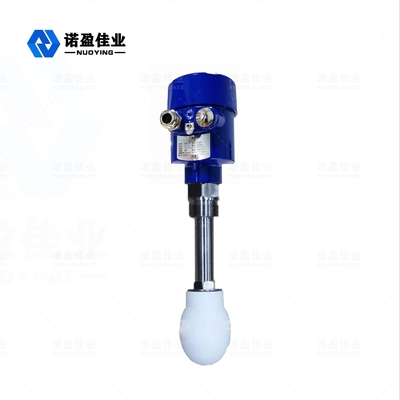

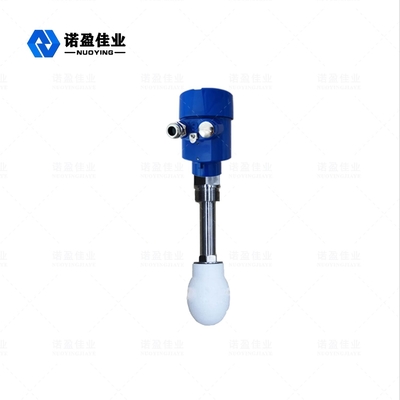

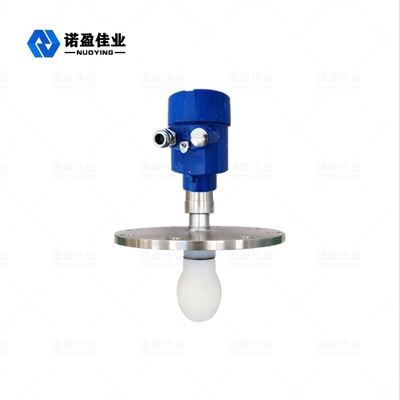

Радарный габарит 26 ГГц Фотографии
