| Наименование марки: | NUOYING |
| Номер модели: | NYRD-PB |
| МОК: | 1 шт. |
| цена: | $358~$660/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
Высокоточный панельный датчик уровня радара типа 26 ГГц для измерения жидкостей и гранул, подключенный к фланцу
Передатчик радиолокационного уровня 26 ГГцОписание продукта
Радарный уровневой передатчик NYRD-SD представляет собой высокочастотный радарный инструмент измерения уровня на частоте 26 ГГц с максимальным расстоянием измерения 40 метров.Антенна на уровне радара излучает узкие микроволновые импульсы, которые передаются вниз через антенну.высокоскоростной анализ и обработка сигнала, выполняемые новым быстрым микропроцессором, так что инструмент может быть использован в некоторых сложных случаях, таких как пар, пена, пыль, кристаллизация, конденсация и т. д.
Данная точка измерения: поверхность дна нити или уплотнительная поверхность фланца.
Примечание: При использовании радиолокационного уровня передатчика убедитесь, чтонаивысший уровень не входит в слепую область измерения (зона D на рисунке).
Передатчик радиолокационного уровня 26 ГГц Области применения
1Химическая: дистилляционная башня для сырой нефти, силос сырья, промежуточный силос, реакционный бак, аммиачный бак, резервуар для хранения асфальта и т.д.
2Металлургия: силосы вспомогательных материалов, буферные баки электролитических элементов и т.д.
3Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах и т.д.
4Продовольственные товары: заводы по производству соков, заводы по производству молока, резервуары пивоваренных заводов и т.д.
Технические параметры передатчика на уровне радара 26 ГГц
| Модель продукта | NYRD-PB |
|
Типичное применение |
Порошки, различные жидкости (особенно коррозионные жидкости) |
|
Частота |
26 ГГц |
|
Точность |
±3 мм |
|
Диапазон |
40 метров |
|
Материал антенны |
PTFE, 316L (необязательно) |
| Тип антенны |
Антенна панели |
|
Отбор проб эхо |
100 раз/с |
|
Температура процесса |
-40~+260°C |
|
Давление процесса |
-0,1 ~ 2,0 МПа |
|
Соединение процесса |
Подвеска, фланц (необязательно) |
|
Электрический интерфейс |
M20×1. 5, 1⁄2 " НПТ |
|
Выходный сигнал |
4...20mA/RS485/Modbus... |
|
Электрическое питание |
24ВДС (две линии, четыре линии) |
|
Взрывостойкий класс |
Exia II CT6, Exd II CT6 Гб |
|
Класс защиты |
IP67 |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

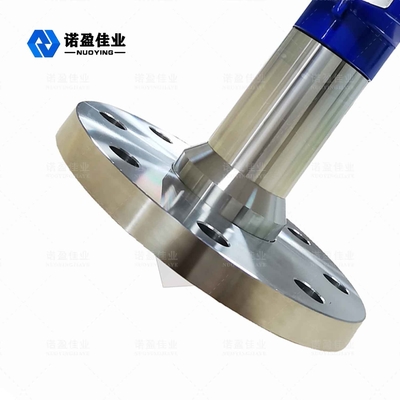

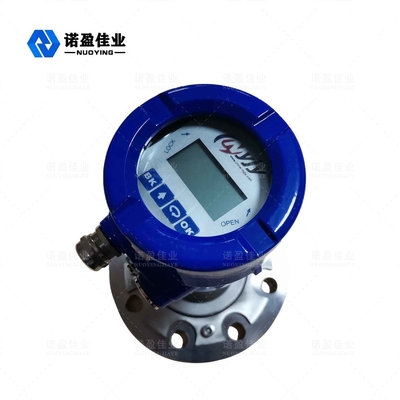

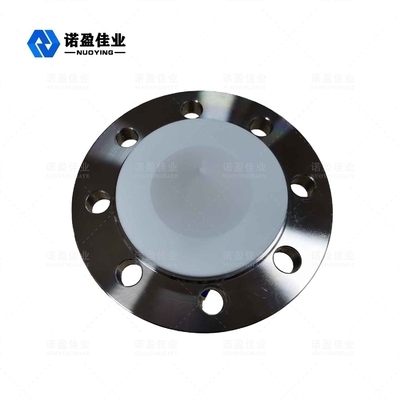

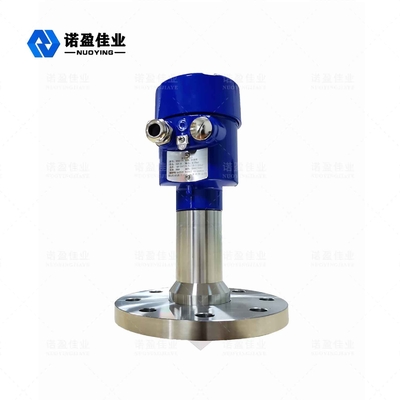

Связанный передатчик на уровне радара 26 ГГц Фотографии
