NYRD-TJ 26GHz высокочастотный диапазон 0-40m Цифровой радар Уровень материала/Уровень жидкости Радар Уровень измерительного прибора

NYRD-TJ 26GHz высокочастотный диапазон 0-40m Цифровой радар Уровень материала/Уровень жидкости Радар Уровень измерительного прибора

NYRD-TJПередатчик радиолокационного уровня 26 ГГцОписание продукта

Радарный уровневой передатчик NYRD-TJ представляет собой высокочастотный радарный инструмент измерения уровня на частоте 26 ГГц с максимальным расстоянием измерения 40 метров.Антенна на уровне радара излучает чрезвычайно узкий микроволновый импульс, который проходит через пространство со скоростью света и встречается с поверхностью измеряемой среды.Часть его энергии отражается обратно и принимается той же антенной.

Временный интервал между испускаемыми и принимаемыми импульсами пропорционален расстоянию от антенны до поверхности измеряемой среды.Из-за чрезвычайно высокой скорости распространения электромагнитных волн, промежуток времени между передаваемыми и принимаемыми импульсами очень мал (уровень наносекунд) и трудно определить.Радарные передатчики уровня 26G HF используют специальную технологию корреляционного решения для точного определения интервала времени между передаваемыми и принятыми импульсами, который далее рассчитывает расстояние от антенны до поверхности измеряемой среды.

NYRD-TJ 26 ГГц Радарный уровень передатчика

1Изготовлено из чрезвычайно стабильных материалов.
2Примите передовые бесконтактные измерения.
3Измеряйте уровень жидкой и твердой среды.
4Он может измерять все среды с диэлектрической постоянной> 1.8.
5Максимальный диапазон измерений - 40 метров.
6Принятие двухпроводной системы и технологии энергоснабжения петли, напряжение питания и выходный сигнал передаются через двухядерный кабель.
7Не подвержены воздействию шума, пара, пыли, вакуума и других условий работы.
8Не подвержен изменениям средней плотности, вязкости и температуры.

NYRD-TJ 26 ГГц радиолокационный передатчик Требования к установке

• Радарный передатчик уровня устанавливается на 1/4 или 1/6 диаметра резервуара.①дата,②центр контейнера или ось симметрии.
• Верхняя поверхность конического резервуара может быть помещена в середину верхней части резервуара, чтобы обеспечить измерение дна конуса, как показано на рисунке 2.
• Когда есть куча, антенна должна быть выровнена перпендикулярно поверхности.угол наложения должен быть большим, чтобы регулировать угол рога, чтобы сделать рог как можно ближе к поверхности материала., как показано на рисунке 3.
• Требования к высоте захвата: антенна должна быть вставлена в резервуар не менее чем на 10 мм, как показано на рисунке 4.

Технические параметры передатчика уровня радаров NYRD-TJ 26 ГГц

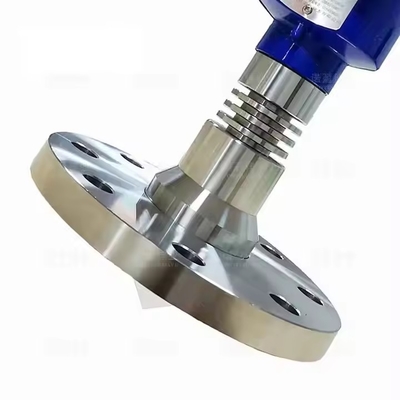

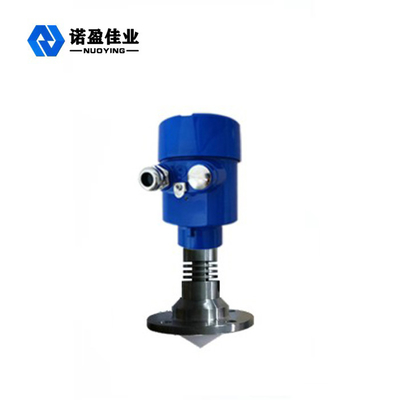

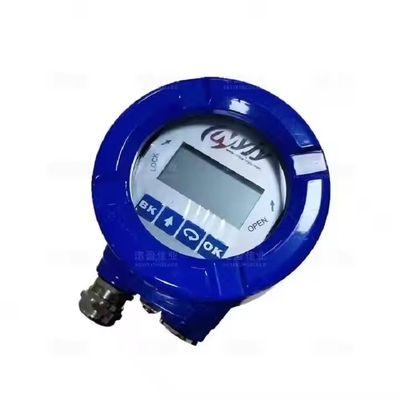

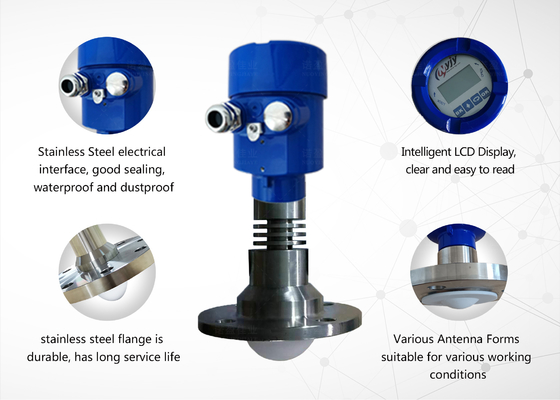

NYRD-TJ 26 ГГц радиолокационный передатчик Фотографии
