| Наименование марки: | NUOYING |
| Номер модели: | NYRD801 |
| МОК: | 1 шт. |
| цена: | $209~$530/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |

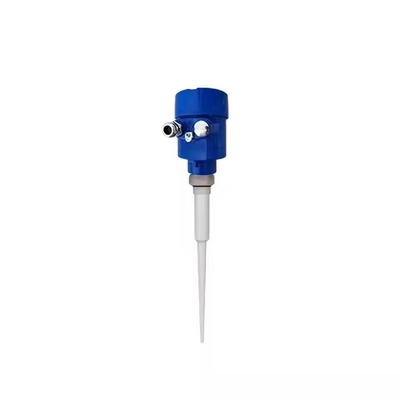

6Передатчик уровня жидкостного радара на частоте 8 ГГц IP67 Смарт-датчик уровня радиолокации 4-20mA для слегка коррозионных жидкостей изготовлен в Китае
6Описание продукта для радиолокационных передатчиков на уровне.8 ГГц
NYRD801 - высокочастотный радарный измерительный прибор высокой частоты 6,8 ГГц с максимальным расстоянием измерения 20 метров.Радарные волны перемещаются со скоростью света.Затем время работы может быть преобразовано в сигнал уровня через электронный компонентСпециальный метод продления времени обеспечивает стабильные и точные измерения за очень короткий период времени.
Даже при наличии ложного эхо при сложных условиях работы эхо уровня материала можно точно проанализировать с помощью новейших технологий микропроцессоров и программного обеспечения для отладки.
6Принцип работы радиолокационного передатчика на уровне 8 ГГц
Ввод:
Антенна принимает отраженный микроимпульс и передает его в электронную схему.Микропроцессор обрабатывает сигнал и определяет эхо, генерируемое микроимпульсом на поверхности материалаПравильное распознавание сигналов эхо выполняется импульсным программным обеспечением, а точность может достигать миллиметрового уровня.D=C×T/2 ((C - скорость света)
Поскольку расстояние E от пустого бака известно, уровень материала L равен: L=E-D.
Выпуск:
Он устанавливается путем ввода высоты пустого резервуара E (= нулевая точка), полной высоты резервуара F (= полный масштаб) и некоторых параметров применения.Параметры применения автоматически адаптируют прибор к среде измерения, что соответствует 4-20mA.
6Технические параметры радиолокационных передатчиков на уровне 8 ГГц
| Модель продукта | NYRD801 |
| Типичное применение |
Легко коррозионные жидкости, жидкости с простым процессом |
| Материал антенны | ПТФЕ |

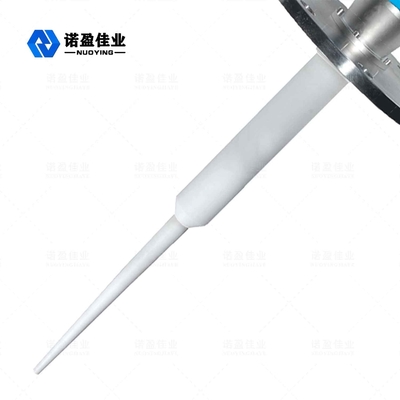

| Тип антенны | Антенна с штангой |
| Диапазон измерений | 20 метров |
| Точность измерений | ±3 мм |
| Электрическое питание | 24ВДС (двухпроводная) |
| Средняя температура | -40 ~ +130°C |
| Соединение процесса | Нить, фланц (необязательно) |
| Давление процесса | -0,1 ~ 0,3 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.
6.8ГГц Радарный уровень передатчика
