| Наименование марки: | NUOYING |
| Номер модели: | NYRD803 |
| МОК: | 1 шт. |
| цена: | $359~$599/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
NYRD803 Высокая точность 0-35 м Радарный уровень габарит рог Тип 6.8 ГГц 4-20mA Радарный уровень передатчик для неразмешанных жидкостей
NYRD803 Принцип работы радиолокационного передатчика
Ввод:
Антенна принимает отраженный микроимпульс и передает его в электронную схему.Микропроцессор обрабатывает сигнал и определяет эхо, генерируемое микроимпульсом на поверхности материалаПравильное распознавание сигналов эхо выполняется импульсным программным обеспечением, а точность может достигать миллиметрового уровня.D=C×T/2 ((C - скорость света)
Поскольку расстояние E от пустого бака известно, уровень материала L равен: L=E-D.
Выпуск:
Он устанавливается путем ввода высоты пустого резервуара E (= нулевая точка), полной высоты резервуара F (= полный масштаб) и некоторых параметров применения.Параметры применения автоматически адаптируют прибор к среде измерения, что соответствует 4-20mA.
NYRD803 Конструкционные характеристики радиолокационного передатчика
Различные режимы подключения процесса и типы компонентов обнаружения могут быть настроены в соответствии с требованиями клиента.
При импульсном режиме работы продукт имеет чрезвычайно низкую энергоемкость и может быть установлен в различные металлические и неметаллические емкости без вреда для организма человека и окружающей среды.
NYRD803 Технические параметры радиолокационного передатчика
| Модель продукта | NYRD803 |
| Типичное применение |
Нераздвинуто жидкости |
| Материал антенны | 304 |
| Тип антенны | Антенна рога |
| Диапазон измерений | 35 м |
| Точность измерений | ±3 мм |
| Электрическое питание | 24ВДС (двухпроводная) |
| Средняя температура | -40 ~ +130°C |
| Соединение процесса | Нить, фланц (необязательно) |
| Давление процесса | -0,1 ~ 4,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

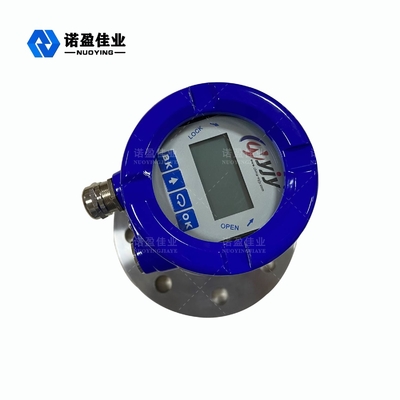

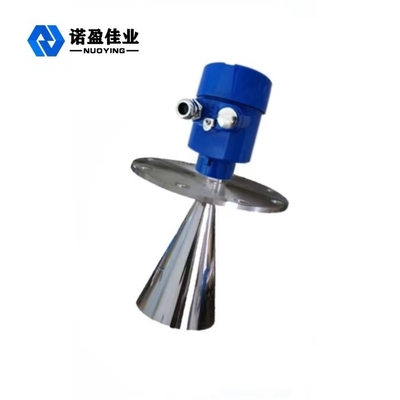

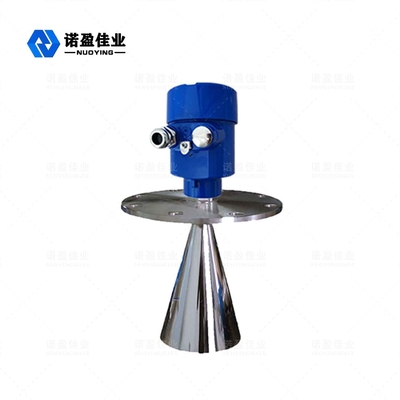

NYRD803 6,8 ГГц Радарный уровень передатчика
