Провод передатчика подачи турбины высокой точности взрывозащищенный 220ВАК 3

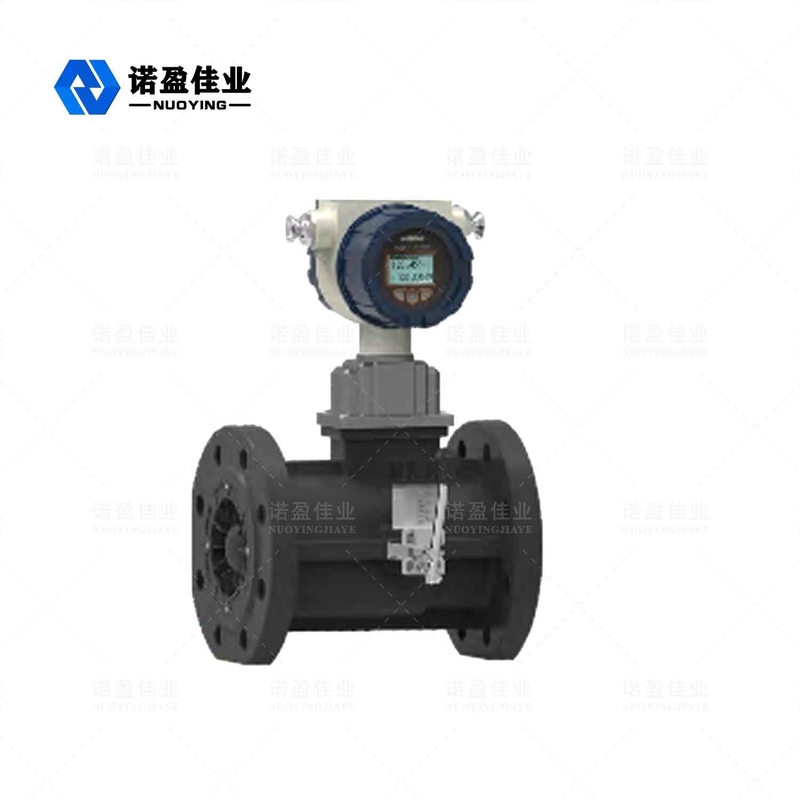

Счетчик- расходомер Eletromagnetic газа NYLD-G

Счетчик- расходомер газовой турбины NYLD-G новое поколение высокой точности, высокой температуры измеряя метра точности газа надежности интегрируя, давления, датчика подачи и умного totalizer подачи начатых передовой технологией измерителя прокачки в стране и за рубежом, оптимизированной теориями механиков газа, жидких механиков и electromagnetics, который имеет представление превосходного низкого давления и высокого давления измеряя.

Оно имеет разнообразие режимы выхода сигнала и низкую чувствительность к жидким помехам, и широко использовано в измерении природного газа, каменноугольного газа, сжиженного газа, газа углерода света.
Этот тип счетчика- расходомера турбины взрывозащищенный продукт с взрывозащищенной оценкой: ExdIICT6

Параметры счетчика- расходомера Eletromagnetic газа NYLD-G технические

Основные параметры

Технические параметры

Примечание: потеря давления на максимальном расходе потока (q) значение измеренное с сухим воздухом (плотность около 1,2 kg/m) под нормальным давлением, qt = 0.2Qmax.

Принцип действия счетчика- расходомера Eletromagnetic газа NYLD-G

Когда жидкие пропуски через счетчик- расходомер, его выпрямлены и ускорены ход действием направляющей решетки (или выпрямителя тока). В виду того что турбинка под углом к направлению потока жидкости, в это время, турбина производит вращательный момент. После преодолевать вращающий момент трением и жидкий вращающий момент сопротивления, турбина начинает вращать. В некотором ряде подачи, угловая скорость вращения турбины пропорциональна к расходу потока тома жидкости. Согласно принципу электромагнитной индукции, магнитный чувствительный датчик использован для того чтобы навести сигнал ИМПа ульс пропорциональный к подаче тома жидкости от одновременно вращая связывая плиты. Этот сигнал отправлен в корректор тома и обработан вместе с сигналами как температура и давление, и показан на экране LCD. Свой принцип структуры показан в диаграмме 1.

принцип деятельности корректора 4.2Volume

Корректор тома состоит из температуры, аналогового канала обнаружения давления, канала обнаружения подачи цифрового, микро- устройства обработки данных, возбуждающего контура жидкого кристалла и других вспомогательных цепей, и он оборудован с интерфейсом внешнего сигнала. После преобразовывать и обработки сигналы мульти-канала отправленные от каждого датчика, сигналы принесены в формулу для деятельности согласно уравнению газа осуществить местный дисплей и удаленную передачу различных сигналов.

Уравнению газа можно написать как

Где:

Vo — том unde3r стандартное состояние (m3);

V — том под условиями труда the3 (m3);

P=Pa+Pg — абсолютное давление (kPa) на этап обнаружения давления счетчика- расходомера;

PA — местное атмосферное давление (kPa);

Давление метра страницы- (kPa) пункта обнаружения давления счетчика- расходомера;

P0 — стандартное атмосферное давление (101.325kPa)

T0 — абсолютная температура под стандартным состоянием (293.15K, которое может быть 273.15K согласно требованиям к потребителя);

T — абсолютная температура измеренного средства (27315+t) k;

t — температура измеренного средства (°C);

Коэффициент обжатия Fz-газа

Zn — коэффициент обжатия газа под стандартом питает

Zg — коэффициент обжатия газа под условиями труда;

Конструктивные особенности счетчика- расходомера Eletromagnetic газа NYLD-G

■Высокая точность, хорошая повторимость и коэффициент широкого диапазона, до 1:20 (или широкий);

■Используйте интегрированный тип новый выпрямитель тока, требования для спереди и сзади прямых разделов трубы низкий (фронт ≧5DN, заднее ≧3DN);

■Используйте осторожно конструированную пылезащитную структуру для обеспечения надежности долгосрочной нося деятельности;

■Конструированный с уникальной топливной системой для обеспечения надежный заправлять топливом, легкое обслуживания и красивого возникновения;

■Индикаторы Thetechnical соотвествуют I509951-1993, длина тела 3DN, и вся машина достигала международный предварительный уровень;

■Корректор Thevolume счетчика- расходомера может быть вращан свободно около 350 градусами, которые могут быть легко прочитанными внутри различными режимами установки.

■Низкоскоростная, светская жизнь, потеря низкого давления, высокая точность;

■Оно интегрирует высокоточные температуру, давление, датчик подачи и корректор тома, которая могут обнаружить температуру, давление и подачу измеренного газа, и автоматически отслеживать и компенсировать подачу и исправлять коэффициент обжатия. Метр имеет сеть в реальном времени чтения базы данных и интерфейса и метра communicatesvia RS485 для того чтобы облегчить централизованный сбор данных и управление в реальном времени;

■Микропроцессор пользы высокопроизводительный и современная цифровая фильтруя технология, с сильными функциями программного обеспечения и главным представлением;

■Используйте вычисление плавающей запятой и автоматическую коррекцию коэффициента метра 5-этапа, и имейте недостаток; функция самодиагностирования и сигнала тревоги;
■Используйте микромощное высокотехнологичное, с внутренним и внешним электропитанием, и потреблением низкой мощности;
■Местная величина потока дисплея со множественными функциями выхода сигнала;
■Используйте сверхконтрастную 3-линию дисплей LCD, его смогите показать стандартную кумулятивную подачу, стандартную подачу тома, подачу тома деятельности, среднюю температуру, значение давления и процент емкости батареи с китайской подсказкой;
■С функцией в реальном времени хранения данных, оно может предотвратить потерю данных когда заменена батарея или внезапно сила вниз. В условии выключения, внутренние параметры можно постоянно сохранить.
■С взрывозащищенной функцией, взрывозащищенная метка ExdIIC6.
