Подробная информация о продукте:
|
| Дальность передачи: | ≤1000m | Коэффициент ряда: | 1:10,1: 20 |
|---|---|---|---|
| Ранг точности: | ±1.5%R, ±1.%R | Выход связи: | Rs485 протокол связи MODBUS, интерфейс связи ХАРТА |
| Окружающая влажность: | 5%~90% | Измеренная средняя температура: | -30℃~80℃ |
| Выходной сигнал: | Выход сигнала частоты ИМПа ульс: Низкоуровнево под 0.8V, высоким уровнем 8V двухпроводное, текущий о | Электропитание: | Внешнее электропитание: Внутреннее электропитание 24VDC: батарея лития 3.6V |
| Высокий свет: | измеритель прокачки 3 проводов взрывозащищенный,24VDC измеритель прокачки 4-20mA,Тип измеритель прокачки турбины 24VDC воды |
||

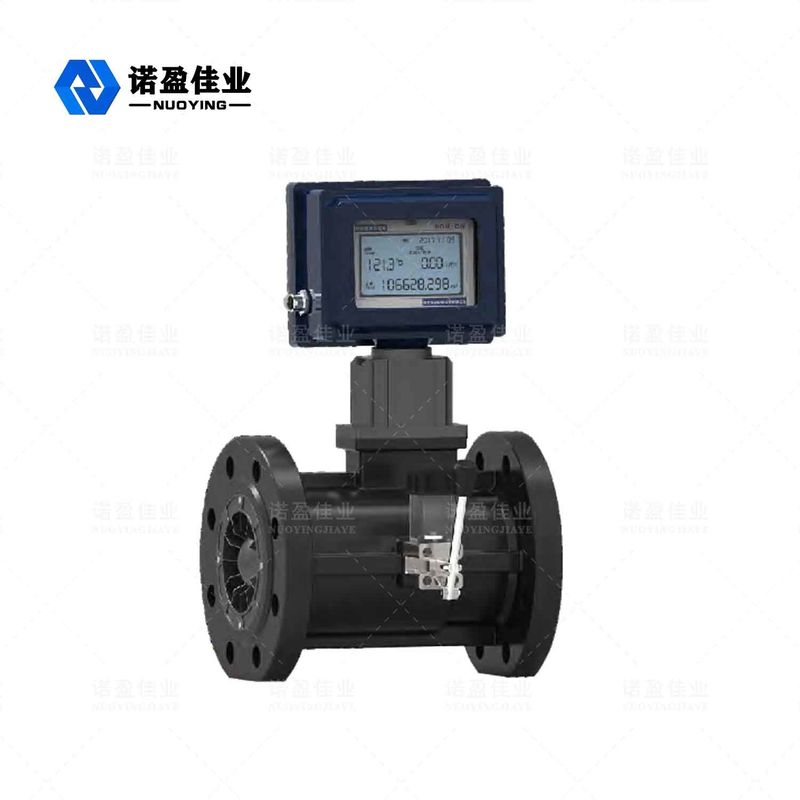

Тип безопасность NYLD-GZ СЧЕТЧИКА- РАСХОДОМЕРА газовой турбины - взрывозащищенная высокая точность
Тип счетчик- расходомер NYLD-GZ Eletromagnetic газовой турбины
Тип счетчик- расходомер NYLD-GZ газовой турбины интегрирует датчик подачи газовой турбины и электронный корректор тома. Он может обнаружить и показать подачу условий труда и полный том. Техническое представление на отечественном предварительном уровне, исполняет со стандартом GB/T18940/IS09951, который широко использован в газе измеряя и испытывая в индустриях как пар и обжатый воздух.
Тип моделирование NYLD-GZ счетчика- расходомера Eletromagnetic газовой турбины
| NYLD-GZ | Умный измеритель прокачки газовой турбины (тип тома стандартного состояния, с температурой, компенсацией давления) | |
| Умный передатчик газовой турбины (тип тома условий труда) | ||
|
Калибр |
25 40 50 65 80 100 125 150 200 250 300 |
DN период заказа 25mm (нештатного, длинного) DN период заказа 40mm (нештатного, длинного) DN 50mm DN период заказа 65mm (нештатного, длинного) DN 80mm DN 100mm DN период заказа 125mm (нештатного, длинного) DN 150mm DN 200mm DN период заказа 250mm (нештатного, длинного) DN 300mm |
|
Ряд |
B C |
Стандартный ряд Ряд расширения Ряд расширения |
| Ранг точности |
01 02 |
ранг 1,5 ранг 1,0 |
|
Модель выхода |
B C |
Выход ИМПа ульс, выход ИМПа ульс карты IC, выход сигнала тревоги 4-20mA настоящее, выход ИМПа ульс, выход карты IC, выход 4-20mA настоящий, выход сигнала тревоги ИМПа ульс, выход карты IC, выход сигнала тревоги, сообщение RS485 |
| Взрывозащищенная ранг |
N E |
Стандартный тип, не взрывозащищенный Взрывозащищенный тип, ExdCT6Ⅱ |
Тип принцип действия NYLD-GZ счетчика- расходомера Eletromagnetic газовой турбины
Когда жидкие пропуски через счетчик- расходомер, его выпрямлены и ускорены ход действием направляющей решетки (или выпрямителя тока). В виду того что турбинка под углом к направлению потока жидкости, в это время, турбина производит вращательный момент. После преодолевать вращающий момент трением и жидкий вращающий момент сопротивления, турбина начинает вращать. В некотором ряде подачи, угловая скорость вращения турбины пропорциональна к расходу потока тома жидкости. Согласно принципу электромагнитной индукции, магнитный чувствительный датчик использован для того чтобы навести сигнал ИМПа ульс пропорциональный к подаче тома жидкости от одновременно вращая связывая плиты. Этот сигнал отправлен в корректор тома и обработан вместе с сигналами как температура и давление, и показан на экране LCD. Свой принцип структуры показан в диаграмме 1.
принцип деятельности корректора 4.2Volume
Корректор тома состоит из температуры, аналогового канала обнаружения давления, канала обнаружения подачи цифрового, микро- устройства обработки данных, возбуждающего контура жидкого кристалла и других вспомогательных цепей, и он оборудован с интерфейсом внешнего сигнала. После преобразовывать и обработки сигналы мульти-канала отправленные от каждого датчика, сигналы принесены в формулу для деятельности согласно уравнению газа осуществить местный дисплей и удаленную передачу различных сигналов.
Уравнению газа можно написать как
Где:
Vo — том unde3r стандартное состояние (m3);
V — том под условиями труда the3 (m3);
P=Pa+Pg — абсолютное давление (kPa) на этап обнаружения давления счетчика- расходомера;
PA — местное атмосферное давление (kPa);
Давление метра страницы- (kPa) пункта обнаружения давления счетчика- расходомера;
P0 — стандартное атмосферное давление (101.325kPa)
T0 — абсолютная температура под стандартным состоянием (293.15K, которое может быть 273.15K согласно требованиям к потребителя);
T — абсолютная температура измеренного средства (27315+t) k;
t — температура измеренного средства (°C);
Коэффициент обжатия Fz-газа
Zn — коэффициент обжатия газа под стандартом питает
Zg — коэффициент обжатия газа под условиями труда;
