Подробная информация о продукте:
|
| Порог течения: | 0~20~1600 m3/h | Номинальное давление: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| Точность: | ±1.0%R, ±1.5%R | Материал: | Алюминиевое allo, алюминиевый |
| Номинальный диаметр: | DN20~DN200 | Измеренная средняя температура: | -20℃~60℃ |
| Взрывозащищенная ранг: | ExdIIBT6 | Ранг защиты: | IP65 |
| Высокий свет: | Турбинный расходомер на 1 МПа,алюминиевый расходомер на 1 МПа,турбинный расходомер на 1 МПа |
||

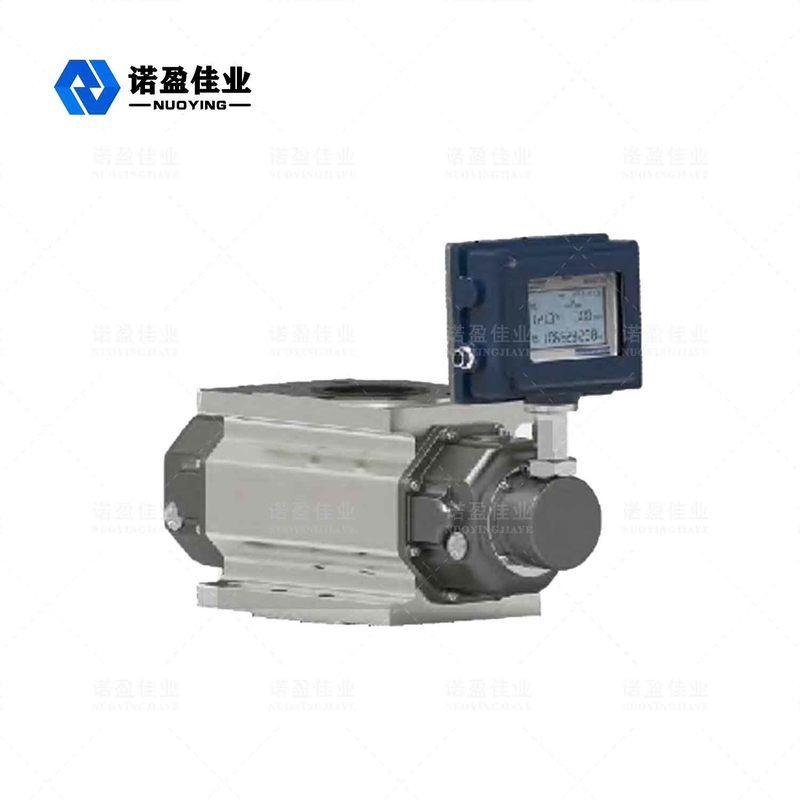

Расходомер газа Рутса NYLD-LGQ
NYLD-LGQрасходомер газа Рутса используется в качестве объемного счетчика более 100 лет.Благодаря таким характеристикам, как высокая точность, широкий диапазон, малый объем, малый вес, удобство установки и обслуживания, надежный и долговечный срок службы, он широко используется в расходомерах природного газа, угольного газа, воздуха и других газов. Это идеальный расходомер. устройство для городских газовых, нефтехимических, научно-исследовательских и других отделов в стране и за рубежом.
Расходомер газа Рутса NYLD-LGQ Технические Параметры
| Спецификация модели |
Номинальный диаметрDN мм) |
Предельный расход (м3/ч) |
Начальный расход м3/ч |
Давление потери при Qmax |
Номинальное давление МПа |
Точность % |
Спектр |
Материал |
| NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1,0 1,6 |
1,0 1,5 |
20:1 | Алюминий алло |
| NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Алюминий | ||
| NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1,15 | 500 | 53:1 |
Расходомер газа Рутса NYLD-LGQ Операционная Принцип
(1).Расходомер состоит из 5 частей (см. рис. 1)
(2). Принцип работы интеллектуального газового расходомера (см. рис. 2)
Интеллектуальный расходомер газового корня состоит из корпуса, сопряженного ротора и интеллектуального сумматора расхода.Под действием разности давлений на входе и выходе циркулирующего газа (P на входе>P>на выходе) сопряженная пара поддерживает правильное взаимное положение ротора посредством прецизионно обработанного регулировочного механизма. Оптимальный рабочий зазор между ротор, ротор и корпус, а также ротор и стеновая пластина обеспечивают непрерывное бесконтактное уплотнение.
Для каждого оборота ротора он выдает четырехкратный эффективный объем дозирующей камеры, а количество оборотов ротора передается в интеллектуальный сумматор потока через магнитное уплотнительное соединительное устройство и механизм уменьшения скорости для отображения совокупного объема. выходящего газа.(На рисунке показан только четверть цикла).
(3). Принцип работы интеллектуального счетчика расхода
Интеллектуальный сумматор расхода состоит из аналогового канала измерения температуры и давления, канала датчика расхода и микропроцессорного блока и оснащен внешним сигнальным интерфейсом для вывода различных сигналов.Микропроцессор интеллектуального сумматора расхода выполняет компенсацию температуры и давления, а также коррекцию коэффициента сжатия в соответствии с уравнением газа.Уравнение газа выглядит следующим образом:
Где:
Qn: объемный расход при стандартных условиях (м3/ч);
Qg: объемный расход в рабочем состоянии (м3/ч);
Pg: давление расходомера в точке измерения давления расходомера (кПа)
Па: местное атмосферное давление (кПа);
Tg: абсолютная температура (273,15 + t) (К) среды;
t: измеренная температура среды (°C);
Zn: коэффициент сжатия при стандартных условиях;
Zg: коэффициент сжатия в рабочем состоянии;
Tn: абсолютная температура (273,15+20) (К) в стандартном состоянии;
Па: местное атмосферное давление (кПа);
Pn: стандартное атмосферное давление (101,325 кПа);
Р: Р = Па + Пг.
Примечание. Для природного газа Zn/Zg=Fz2, Fz называется коэффициентом сверхкомпрессии.Этот продукт рассчитывается по формуле SY/T6143-1996 стандарта CNPC.
