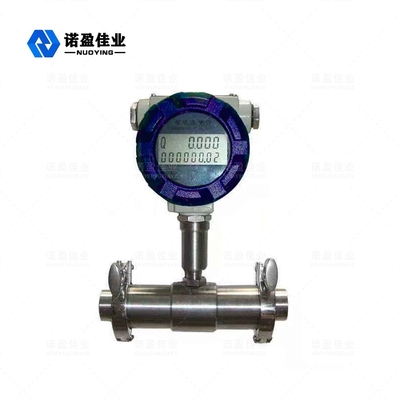

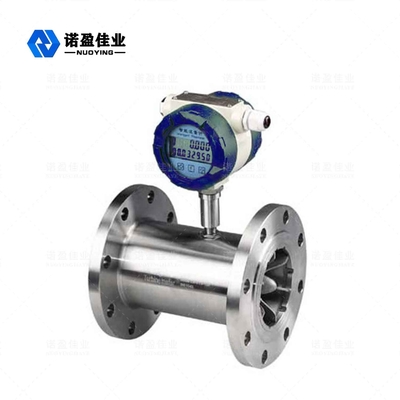

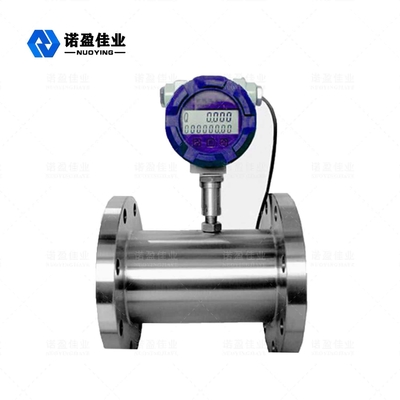

Датчик расходомера турбины высокой точности повторяемость 1000м хорошая



НЙЛДТурбина Расходомер



NYLDтурбинный расходомер (сокр. TUF) является основным типом импеллерных расходомеров, включая анемоскоп и счетчик воды.TUF состоит из Sensor и Conversion-Show.Датчик реагирует на среднюю скорость жидкости с многолопастным ротором, чтобы рассчитать значение расхода и суммарное значение расхода.Скорость (или обороты) ротора можно уловить с помощью механизма, электромагнитной индукции, фотоэлектричества, перед отображением и передачей записей считывающим устройством.
Говорят, что Америка объявила о первом патенте TUF в начале 1886 года. В патенте 1914 года записано, что значение расхода TUF связано с частотой.Первый TUF, разработанный в 1938 году, применяется для измерения расхода топлива в самолете.Возможно использование в промышленности до конца Второй мировой войны, поскольку для реактивного двигателя и жидкого топлива для реактивных двигателей требуется высокая точность и быстрый отклик прибора для измерения расхода.В настоящее время он может широко использоваться в нефтяной, химической, оборонной, научной, измерительной и т. Д.
НЙЛДТурбинные расходомеры серии сочетают передовые технологии с передовым дизайном для производства нового поколения турбинных расходомеров с характеристиками простой конструкции, малого веса, высокой точности, хорошей воспроизводимости, гибкой реакции, удобной установки/обслуживания/применения и т. д.. Он широко распространен применяется для измерения жидкости с кинематической вязкостью менее 5*10-6 мкг/с, без примеси волокон, зерна и т. д., а также без коррозионного взаимодействия с нержавеющей сталью 1Cr18Ni9Ti, 2Cr13 и A12O3 и твердым сплавом в уплотнении трубы.Жидкость с кинематикой выше 5*10-6㎡/с может быть измерена после реальной калибровки расходомера.Его можно использовать для контроля стоимости, сирены при превышении, при координации со специальным прибором индикации.Таким образом, это идеальный инструмент для измерения расхода и экономии энергии.



НЙЛДТурбина Расходомер Основные параметры/Техническая спецификация



Техническая спецификация



Номинальный диаметр (мм) и способ подключения	4,6,10,15,20,25,32,40 (соединение ступеней) 15,20,25,32,40 (проступное и фланцевое соединение) 50,65,80,100,125,150,200 (фланцевое соединение)
Класс точности	Обычная точность ±1%R, ±0,5%R, Высочайшая точность ±0,2% R
Диапазон измерения Скорость	1:10,1:15,1:20
Инструментальный материал	нержавеющая сталь 304;нержавеющая сталь 316L;и т.п.
Средняя температура (℃)	－20 ～ ＋120 ℃
Условия окружающей среды	Температура:－10～＋55℃, Относительная влажность: 5％～90% Атмосферное давление: 86 ~ 106 кПа
Выходной сигнал	Датчик: сигнал частоты пульса, низкий уровень≤0,8 В высокий уровень≥8В. Передатчик: текущий сигнал 4 ~ 20 мА постоянного тока два провода
Источник питания	Датчик: +12 В постоянного тока, +24 В постоянного тока (опция) Преобразователь: +24 В постоянного тока Измеритель типа отображения сцены: литиевый элемент 3,2 В
Линия передачи сигнала	СТВПВ 3×0,3 (три провода), 2×0,3(два провода)
Дальность передачи	≤1000 м
Интерфейс сигнальной линии	Внутренняя резьба М20×1,5
Класс взрывозащиты	ExdIIBT6
Класс защиты	IP65



Диапазон измерения и рабочее давление для жидкости



Номинальный Диаметр (мм)	Обычный расход (м3/ч)	Расширение скорости потока (м3/ч)	Обычное допустимое давление (МПа)	Специальное допустимое давление (МПа) (фланцевое соединение)
DN4	0,04—0,25	0,04—0,4	6.3	12, 16, 25
DN6	0,1—0,6	0,06—0,6	6.3	12, 16, 25
DN10	0,2—1,2	0,15—1,5	6.3	12, 16, 25
DN15	0,6—6	0,4—8	6,3, 2,5 (фланец)	4.0, 6.3, 12, 16, 25
Ду20	0,8—8	0,45—9	6,3, 2,5 (фланец)	4.0, 6.3, 12, 16, 25
Ду25	1—10	0,5—10	6,3, 2,5 (фланец)	4.0, 6.3, 12, 16, 25
DN32	1,5—15	0,8—15	6,3, 2,5 (фланец)	4.0, 6.3, 12, 16, 25
DN40	2—20	1—20	6,3, 2,5 (фланец)	4.0, 6.3, 12, 16, 25
DN50	4—40	2—40	2,5	4.0, 6.3, 12, 16, 25
DN65	7—70	4—70	2,5	4.0, 6.3, 12, 16, 25
DN80	10—100	5—100	2,5	4.0, 6.3, 12, 16, 25
DN100	20—200	10—200	2,5	4.0, 6.3, 12, 16, 25
DN125	25—250	13—250	1,6	2,5, 4,0, 6,3, 12, 16
DN150	30—300	15—300	1,6	2,5, 4,0, 6,3, 12, 16
DN200	80--800	40—800	1,6	2,5, 4,0, 6,3, 12, 16



Диапазон измерения и рабочее давление для газа



Модель	Диаметр (мм)	Скорость потока (м3/ч)	Начальная скорость потока (м3/ч)	Допустимое давление (МПа) (фланцевое соединение)
25А	25 (1 дюйм)	0,7—7	0,6	4.0 Фланец или резьба
25Б		1,5—15	1,0	4.0 Фланец или резьба
25С		3—30	2.0	4.0 Фланец или резьба
40А	40 (1,5 дюйма)	4—40	2,5	4.0 Фланец или резьба
40Б		8—80	3	4.0 Фланец или резьба
50А	50 (2 дюйма)	10—100	3,5	4.0 Фланец
50Б		15—150	4	4.0 Фланец
80	80 (3 дюйма)	15—300	4	1.6 Фланец
100	100 (4 дюйма)	20—400	5	1.6 Фланец
150	150 (6 дюймов)	50—1000	8	1.6 Фланец
200	200 (8 дюймов)	100—2000	20	1.6 Фланец
250	250 (10 дюймов)	150—3000	30	1.6 Фланец
300	300 (12 дюймов)	200—4000	40	1.6 Фланец



НЙЛДТурбина Расходомер Операционная Принцип



При протекании измеряемой жидкости через датчик начинает вращаться ведомая лопасть, скорость которой прямо пропорциональна скорости среднего расхода в трубе.Поворот лопасти периодически изменяет значение магнитного сопротивления магнитоупругого преобразователя.Магнитный поток в магнитной испытательной катушке циклически изменяется, создавая периодическое наведенное напряжение, это импульсный сигнал, который будет отправлен на дисплей для отображения после усиления лупой.

Уравнение расхода турбинного расходомера включает в себя как практическое, так и теоретическое уравнение:

• Практическое уравнение:

Вопрос_v=е／к

Вопрос_м= Q_вvρ

Вопрос_вотносится к объемному расходу (единица измерения: м³/с)

Вопрос_мотносится к массовому расходу (единица ㎏/с)

f : см. частоту выходного сигнала (единица Гц)

k : см. коэффициент расходомера, (единица измерения P/m³).

Соответствующая кривая коэффициента расходомера и расхода показана на графике (Диаграмма: Характеристическая кривая турбинного расходомера).Как вы видите, факторную кривую можно разделить на две части: линейную и нелинейную.На линейную часть приходится две трети всей кривой, особенность которой связана со структурой, размерами датчиков и вязкостью жидкости.На особенность в нелинейной части влияет сила трения от подшипника, сопротивление вязкости жидкости.Когда скорость потока ниже нижнего предела датчика, коэффициент прибора быстро увеличивается вместе с ним.Величина потери давления и расхода аналогичны квадратным соотношениям.Если скорость потока превысила верхний предел, обратите внимание на предотвращение кавитации.Когда турбинные расходомеры имеют схожую конструкцию, их кривые имеют схожие характеристики, но имеют разные системные ошибки.





Фактор датчика может быть рассчитан с помощью калибровочного прибора, который может не учитывать внутренний механизм датчика и может быть подтвержден по введенному расходу и выходным импульсным сигналам частоты.Таким образом, мы видим датчик в виде черного ящика, что удобно для применения.Но обратите внимание, что коэффициент преобразования (или коэффициент прибора) должен соответствовать некоторым условиям, условие калибровки которых является эталонным условием.Если он отклонится от этого условия, фактор изменится.Изменения будут определяться типом датчиков, условиями установки трубы и физическими параметрами жидкости.

• Уравнение теоретического расхода:

Согласно теореме о моменте импульса можно составить уравнение движения рабочего колеса.

Дждвдт=М₁-М₂-М₃-М₄

В формуле

J: момент инерции рабочего колеса;

двдт:ускорение вращения;

М₁: Крутящий момент, управляемый жидкостью

М₂: Момент вязкого сопротивления

М₃: момент трения подшипника

М₄: Магнитный момент.

Когда рабочее колесо вращается с постоянной скоростью, Jдвдт=0 и М₁=М₂+М₃+М_4.Путем теоретического анализа и проверки на опыте можно вывести следующую формулу:

n=Aq_в+Б-Сд_в

В формуле

n: относится к скорости вращения рабочего колеса;

д_в: относится к объемному расходу;

A: факторы, связанные с физическими свойствами жидкости (включая плотность, вязкость и т. д.), параметры конструкции рабочего колеса (угол лопасти, диаметр рабочего колеса, площадь поперечного сечения канала потока и т. д.);

B: факторы, связанные с зазором верхней лопатки и распределением скорости потока жидкости;

C: коэффициент, относящийся к моменту трения.

Отечественные и зарубежные ученые выдвинули множество теоретических уравнений течения, применимых к различным конструкциям датчиков и условиям работы жидкости.До сих пор остается неясной гидродинамическая характеристика турбинных приборов, так как она имеет сложную взаимосвязь с физическими свойствами жидкости и характеристиками течения.Например, при появлении закрутки и несимметричности распределения скоростей в поле течения гидродинамические характеристики сильно усложняются.

Таким образом, коэффициенты прибора нельзя вывести по теоретической формуле, их можно подтвердить калибровкой реального расхода.Но теоретическая формула оказалась значимой на практике.Его можно использовать в инструкциях по проектированию параметров структуры датчика и прогнозу, а также оценке правила изменения коэффициента прибора.



НЙЛДТурбина Расходомер Характерная черта

• Высокая точность (обычная точность ± 1% R, ± 0,5% R, максимальная точность ± 0,2% R);
• Хорошая повторяемость (кратковременная достигает 0,05%--0,2%), приоритет использования в торговых расчетах за его чрезвычайно высокую точность при регулярной калибровке или калибровке в режиме онлайн.
• Выходной сигнал частотно-импульсного сигнала применим для полного расчета и подключения к компьютеру без дрейфа нуля и высокой помехоустойчивости.
• Может быть достигнута высокая частота (3-4 кГц) и высокое разрешение.
• Широкий диапазон: средний или большой диаметр может достигать 1:20, а малый диаметр - 1:10.
• Компактная и легкая конструкция, удобная установка и обслуживание, широкие возможности применения.
• Применение для измерения высокого давления с ненужным отверстием для изготовления приборов высокого давления.
• Датчики полной индивидуальной версии могут быть разработаны для различных типов в соответствии с особыми потребностями пользователей.Например, низкотемпературный тип, тип высокого давления, санитарный тип и т. д.
• Может быть изготовлен вставной тип, который применим для измерения больших нормальных диаметров из-за его небольшой потери давления, низкой цены, ненужной остановки потока для его извлечения, а также удобной установки и обслуживания.

НЙЛДТурбина РасходомерКатегория



1. Серия NYLD может быть разделена на две категории по функциям:

• Датчик расхода турбины / преобразователь
• Интеллектуальная интеграция Турбинный расходомер

2. Иллюстрация функции:



Датчик расхода турбины/ преобразователь

Этот вид продуктов не имеет функции отображения сцены, только производит сигналы для передачи вывода на большое расстояние.Сигналы расхода можно разделить на импульсные или токовые (4-20 мА).Этот инструмент имеет низкую цену, высокую сборку, небольшой размер, поэтому может применяться для соответствия второму дисплею, ПЛК, DCS и компьютерной системе управления.

По разным выходным сигналам их можно разделить на типы NYLD-N и NYLD-A.



NYLD-датчик N
Источник питания постоянного тока 12–24 В, трехпроводные импульсные выходы,
высокий уровень ≥ 8 В, низкий уровень ≤ 0,8 В, расстояние передачи сигнала ≤ 1000 м.



NYLD - передатчик
Источник питания 24 В постоянного тока, двухпроводной ток (4–20 мА), выход сигнала, расстояние передачи сигнала ≤1000 м.



Интеллектуальный интегрированный турбинный расходомер
Он использует усовершенствованную однокристальную микропроцессорную технологию со сверхнизким энергопотреблением, чтобы составить новый интеллектуальный расходомер с датчиком потока турбины и интеграцией дисплея накопительных вычислений.Он имеет много очевидных преимуществ, таких как двухрядный ЖК-дисплей на месте происшествия, компактная структура, прямое и четкое считывание, высокая надежность, защита от помех извне, защита от грома, низкая стоимость и т. д.
Он имеет три выпрямленные точки инструментальных факторов, нелинейную интеллектуальную компенсацию и проверку на месте.
Четкий ЖК-дисплей одновременно показывает как мгновенный расход (четыре действительных значения), так и совокупный расход (восемь действительных значений) и суммарный расход (восемь действительных значений со сбросом). Все действительные данные могут храниться в течение десяти лет. Этот тип турбины все расходомеры являются взрывозащищенными изделиями, а класс взрывозащиты ExdIIB6.
Этот тип турбинных расходомеров можно разделить на тип NYLD-B и NYLD-C по мощности питания и методам дистанционной передачи сигнала.
Тип NYLD-B: питание 3,2 В 10 Ач (литиевая батарея) может непрерывно работать более четырех лет, но без выходного сигнала.
Тип NYLD-C: внешнее питание 24 В постоянного тока, выходной сигнал нормального двухпроводного тока (4-20 мА) и возможность добавления связи RS485 или HART в соответствии с требованиями различных сцен.



НЙЛДТурбина РасходомерВыбор типа



Модель

Объяснение

NYLD- □/ □/ □/ □/ □/ □/ □

DN (мм)

4

4 мм, нормальный расход 0,04-0,25 м3/ч, широкий диапазон расхода 0,04-0,4 м3/час

6

6 мм, нормальный расход 0,1-0,6 м3/ч, широкий диапазон расхода 0,06-0,6 м3/час

10

10 мм, нормальный расход 0,2-1,2 м3/ч, широкий диапазон расхода 0,15-1,5 м3/час

15

15 мм нормальный расход 0,6-6 м3/ч, широкий диапазон расхода 0,4-8 м3/час

20

20мм нормальный поток range0.8-8м3/ч, широкий диапазон расхода 0,4-8 м3/час

25

25 мм нормальный расход 1-10 м3/ч, широкий диапазон расхода 0,5-10 м3/час

32

Нормальный расход 32 мм, диапазон 1,5–15 м3/ч, широкий диапазон расхода 0,8-15 м3/час

40

40 мм нормальный расход 2-20 м3/ч, широкий диапазон расхода 1-20 м3/час

50

Диапазон нормального расхода 50 мм4-40 м3/ч, широкий диапазон расхода 2-40 м3/час

65

Диапазон нормального расхода 65 мм 7-70 м3/ч, широкий диапазон расхода 4-70 м3/час

80

80 мм нормальный расход 10-100 м3/ч, широкий диапазон расхода 5-100 м3/час

100

100 мм нормальный расход 20-200 м3/ч, широкий диапазон расхода 10-200 м3/час

125

125 мм нормальный расход 25-250 м3/ч, широкий диапазон расхода 13-250 м3/час

150

150 мм нормальный расход 30-300 м3/ч, широкий диапазон расхода 15-300 м3/час

200

200 мм нормальный расход 80-800 м3/ч, широкий диапазон расхода 40-800 м3/час

Тип

Н

Базовый тип, питание +12 В, импульсный выход, высокий уровеньл≥l8V, низкий уровень≤0.8V

А

4—20 мА, двухпроводной токовый выход, тип дистанционной передачи.

Б

Питание от батареи, тип отображения сцены.

С

Отображение сцены/4—20 м Двухпроводной токовый выход

С1

Отображение сцены/протокол связи RS485

С2

Отображение сцены/протокол связи HART

Класс точности

05

Класс точности 0,5

10

Класс точности 1.0

Диапазон измерений отметка

Вт

Турбина с широким диапазоном расхода

С

Стандартный диапазон измерения турбины

Материалы

С

304 нержавеющая сталь

л

316 (л) нержавеющая сталь

Взрывобезопасный

Н

Без маркировки, не взрывозащищенный

Е

Взрывозащищенный (ExdIIBT6)

Класс давления

Н

Нормальный (ссылка на картинку раньше)

Н(х)

Высокое давление (ссылка на изображение выше)



Примечание: DN15—DN40 регулярно нуждаются в резьбовом соединении, но могут быть выполнены во фланцевое соединение путем добавления «FL» к номинальному диаметру на его конце.



НЙЛДТурбина РасходомерРазмер установки













Номинальный диаметр (мм)	Л (мм)	грамм	Д (мм)	г (мм)	номер отверстия
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5/4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
65	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ25	12



НЙЛДТурбина РасходомерМеры предосторожности при установке



(1) место установки:
Датчик следует устанавливать в местах, удобных в обслуживании, не подверженных вибрации трубы, сильным электромагнитным помехам и воздействию горячего излучения.Типичная система установки трубы турбинного расходомера показана на рисунке.Каждая часть конфигурации может быть выбрана с учетом измеряемых объектов, которые не обязательно все.Турбинный расходомер чувствителен к отклонению скорости и вращающемуся потоку, поэтому входной датчик должен быть достаточно развитым потоком в трубе и соответствовать необходимой прямой трубе или выпрямителю.Если компоненты сопротивления потоку на входе являются переменными, то длина трубопровода вверх по течению обычно составляет не менее 20D, а длина трубопровода вниз по потоку - не менее 5D.Если монтажное пространство не удовлетворяет этим требованиям, выпрямитель потока может быть установлен между компонентом сопротивления потоку и датчиком.Датчик следует устанавливать на улице, избегая попадания прямых солнечных лучей и дождя.



Типы восходящих компонентов	Одинарный изгиб под углом 90°	Двойные изгибы под углом 90° на одном уровне	Двойные изгибы под углом 90° на разных уровнях	Концентрическая переходная труба	Откройте весь клапан	Открытый полуклапан	Длина выходной стороны
Д/Д	20	25	40	15	20	50	5



(2) Установка требует соединения с трубами:
Горизонтально установленный датчик требует, чтобы наклон трубопровода не был виден (как правило, в пределах 5°), а вертикально установленный должен быть таким же, как и он. На объекте, который должен работать непрерывно, необходимо установить байпасную трубу и надежный запорный клапан. .При измерении необходимо убедиться, что перепускная труба не имеет утечек.
Расположение датчика в новом трубопроводе сначала заменяется на короткую трубу.После очистки внутреннего трубопровода короткая труба может быть официально заменена датчиком.Поскольку этот шаг всегда игнорировался, датчик часто может быть поврежден во время очистки трубопровода.
Если измеряемая жидкость содержит примеси, фильтр следует установить перед датчиком на входе.Для непрерывного потока жидкости следует установить два комплекта фильтров, которые по очереди удаляют примеси, или выбрать фильтр с автоматической очисткой.Если воздух смешивается с жидкостью, сепаратор следует установить на входной стороне.Горловина фильтра или отделителя должна быть направлена ​​в безопасное место.
Если расположение датчика находится в нижней точке трубопровода, сливной клапан должен быть установлен после датчика, чтобы регулярно сбрасывать загрязнения, чтобы предотвратить образование отложений.Если измеряемая жидкость легко аэрируется, выходное давление датчика должно быть больше, чем Pmin, чтобы предотвратить образование воздушных карманов, которые могут снизить точность и срок службы.
Pmin=2⊿P+1,25Pv Па
Pmin: минимальное давление, Па;
⊿P: потеря давления при максимальном расходе датчика, Па;
Pv: давление пара насыщения, когда рабочая температура достигает наивысшей точки Па.

Клапан управления потоком должен быть установлен на выходе датчика, а запорный клапан на стороне вверх по потоку должен быть открыт.
клапаны не должны создавать вибрацию и утечку наружу.Чтобы диапазон потока, который может сделать обратный поток, должен предотвратить
обратный поток жидкости с фиксацией обратного клапана.Датчик и трубопровод должны быть концентрическими.Герметичная шайба



НЙЛДТурбина РасходомерСпособ подключения







Датчик/преобразователь расхода турбины: (модель NYLD-N, модель NYLD-A)

1. Основной тип:





Способ подключения турбинного расходомера типа NYLD-N





Способ подключения преобразователя турбины типа NYLD-A



2. Тип защиты от взрыва:

Способ подключения датчика расходомера турбины типа NYLD-N:





Способ подключения преобразователя расхода турбины типа NYLD-A:





Интеллектуальный интегрированный турбинный расходомер (модель NYLD-C)





НЙЛДТурбина РасходомерЗаявление



Турбинный расходомер базового типа NYLD-N:

Этот датчик был откалиброван и отрегулирован перед продажей, поэтому не требует проверки.

Датчик объединяется с дисплеем: в первую очередь проверяется выходная характеристика (диапазон частоты импульсов, уровень, ширина и т. д.), которая должна соответствовать входной характеристике дисплея.Параметры дисплея должны быть установлены с точки зрения сенсорных факторов.Питание датчика, провод и сопротивление также должны соответствовать друг другу. Кроме того, необходимо предусмотреть предпозиционный усилитель датчика, чтобы предотвратить электромагнитные помехи, например, для защиты от дождя.

Преобразователь расхода турбины NYLD-A:

Этот преобразователь должен быть настроен на нулевую точку выхода расхода и значение полного диапазона в соответствии с требованиями заказчика при покупке.

Когда расходомер работает и нулевая точка выхода расхода должна быть отрегулирована на месте, метод работы выполняется следующим образом:

Закройте вентили трубы расходомера, убедитесь, что расход в трубе отсутствует;подайте питание, амперметр с последовательным подключением может контролировать выходной ток расходомера;слегка отрегулируйте потенциометр W502 на печатной плате, чтобы вернуть выходной ток к 4 мА.

Примечание: значение полного диапазона расходомера не может быть отрегулировано на месте после его работы;При необходимости верните его на завод, чтобы завершить стандартную установку в соответствии с вашими потребностями.



НЙЛДТурбина РасходомерПредостережения при использовании



(1) Порядок включения запуска
※Датчик, не имеющий патрубка, должен слегка приоткрыть половину верхнего клапана, а затем нижний клапан.При работе с небольшим расходом (около десяти минут) откройте весь входной клапан и нижний клапан до нормального расхода.
※Датчик с ответвлением должен сначала открыть клапан ответвления, половину переднего клапана, нижний клапан, закрыть ответвительный клапан до малого расхода и некоторое время поработать.Затем откройте весь входной клапан, закройте весь ответвительный клапан (убедитесь в отсутствии утечек), наконец, отрегулируйте нижний клапан на необходимый расход.
(2) Запуск низкотемпературной и высокотемпературной жидкости
При протекании по трубе низкотемпературной жидкости сначала следует вытеснить воду, затем запустить в течение пятнадцати минут с минимальным расходом и постепенно поднять до нормального расхода.При остановке потока также следует постепенно снижать температуру до температуры трубы и окружающей среды.
Работа высокотемпературной жидкости аналогична этой низкотемпературной.
(3) Другие примечания:
1) Открытие и закрытие клапана должно быть медленным.Если используется переключатель автоматического управления, лучше всего использовать способ «два открытия, два закрытия», чтобы жидкость не повредила крыльчатку.
2) Проверьте давление на выходе датчика, чтобы принять меры для предотвращения кавитации.
3) Поскольку коэффициенты датчика могут измениться, необходимо регулярно проводить калибровку вдали от трубопровода.Если расход выходит за пределы допустимого диапазона, датчик следует заменить.
4) Очистка трубы должна соответствовать стандартам используемого направления потока, значения, давления, температуры и т. д., в противном случае точность может упасть и даже повредиться.
5) Усильте проверку датчика, чтобы обеспечить его нормальную работу в течение длительного времени.При обнаружении ненормального следует принимать меры.Например, слыша ненормальный голос, наблюдая за вращением крыльчатки.





НЙЛДТурбина РасходомерПроблема и решение





проблема	Возможная причина	решение
Не показывается или не добавляется полностью, когда жидкость течет нормально.	Проверить: 1) разомкнутая цепь.плохой контакт (провод питания wirefusecoilPCB) 2) крыльчатка не вращается	1) Найдите проблемную точку с электросчетчиком или замените эту плату на запасную. 2) очистите или замените крыльчатку и убедитесь, что она не трется о соседние части.
Показатели расхода постепенно падают.	1) фильтр блокируется 2) клапан в трубе неплотно прилегает к сердечнику 3) крыльчатка имеет примеси	1) почистить фильтр 2) отремонтировать или заменить клапан 3) очистите датчик, затем нужно снова откалибровать
Его экран все еще показывает поток, когда жидкость не течет.	1) кабель не имеет хорошего заземляющего провода с внешними помехами; 2) труба с вибрацией для получения сигнала ошибки 3) запорный клапан имеет утечку с негерметичным потоком 4) внутренняя схема или компонент дисплея повреждены, что создает помехи	1) отремонтировать или заменить на хороший заземляющий провод; 2) укрепить трубопровод или установить защитный экран для предотвращения вибрации; 3) обслуживать или заменить клапан 4) постепенно проверять и устранять источник помех.
Отображаемое значение имеет очевидную разницу с оценкой опыта.	1) Неправильный внутренний туннель датчика; 2) внутри датчика появляется кавитация; 3) Поток внутри трубы вызывает проблемы 4) Неправильный интерьер дисплея 5) Эффект материала постоянного магнита все слабее и слабее 6) Реальный расход не в пределах нормы	1)-4) нужно сначала найти причину, чтобы использовать правильные методы; 5) заменить материал магнита 6) выберите правильный датчик





НЙЛДТурбина РасходомерТранспортировка и хранение



Датчик должен быть помещен в твердую деревянную коробку (маленькие диаметры могут быть помещены в картонную коробку) и не должен свободно качаться в коробке.При переноске следует позаботиться о том, чтобы положить и отказаться от загрузки или разгрузки с коркой.
Место резервирования должно быть подтверждено на следующих условиях:
1.избегайте дождя и влажности;
2. избегать механических вибраций и ударов;
3.диапазон температур:-20℃--+55℃;
4.относительная влажность: не более 80%;
5. Окружающая среда не содержит агрессивных газов.

Предостережения при распаковке

При открытии коробки файлы и аксессуар должны быть в комплекте.Файлы в коробке включают руководство пользователя, часть сертификата испытаний и часть упаковочного листа.Следует следить за датчиком, не произойдет ли его повреждение во время транспортировки, чтобы с ним справиться хорошо.Пользователи должны защитить сертификат от потери, в противном случае коэффициенты прибора не могут быть установлены.



Необходимые знания по заказу

Пользователь должен обратить внимание, что при заказе турбинного расходомера необходимо выбрать правильную спецификацию модели в соответствии с номинальным диаметром жидкости, рабочим давлением, рабочей температурой, диапазоном расхода, категорией жидкости и окружающими условиями.Датчик взрывозащищенного типа следует выбирать при наличии требований к взрывозащите и строгом соблюдении классов взрывозащиты.
Когда дисплейный прибор подбирается нашей компанией, пожалуйста, обратитесь к соответствующей инструкции, чтобы выбрать подходящую модель, или используйте наш дизайн инженера-технолога для вашего выбора с точки зрения вашего информационного предложения.Кабель, который вы хотите использовать для передачи сигнала, должен иметь длину и характеристики.
Интеллектуальная интеграция турбинного расходомера (NYLD-B/C NYLD-B/C)





Функции	Название терминала	Связь
Двухпроводной 4-20MA	В+	Двухпроводной анод 4-20 мА
	В-	Двухпроводной 4-20MA Отрицательный электрод
Импульсный выход	В+	12/24 В Мощность Положительный
	В-	12/24 В Питание отрицательное
	Импульсный выход	Импульсный выход
485 Выход	А	485 Конец
	Б	485 Б Конец
Выход 1-5 В	В+	Положительная мощность 24 В
	В-	24 В Мощность отрицательная
	А	Выход 1-5В +
	Б	Выход 1-5В -
Терминалы с питанием от батареи	Т+	Положительный аккумулятор 3,6 В
	Т-	3,6 В Батарея отрицательная

Условия работы Нажмите «＞», войдите в интерфейс ввода пароля, нажмите «＜» связь, примерно 1,2 секунды Начните вводить пароль.
Установите пароль для 2010 (Engineer Operation) Рисунок 2
Описание ключа:
Нажмите кнопку «＜» (нажмите кнопку «＜» примерно на 1,2 секунды, что означает подтверждение)
Нажмите кнопку «+» (нажмите кнопку «＜» примерно на 1,2 секунды, это означает выход)
Нажмите кнопку «+» В состоянии ввода Циклически измените значение на курсоре
Нажмите кнопку «＜» Переместите ввод текущей позиции курсора
Нажмите состояние ввода «＜», Пароли Право на вход в меню, Неправильно Вернитесь к исходному состоянию ввода





Панель приборов Инструкция по эксплуатации



Номер подменю	Отображение меню	Имея в виду	Выберите элемент или диапазон значений
1	Выбор единицы измерения расхода	Выбор единицы измерения расхода (по умолчанию 0)	0:м³/ч 1:м³/ч 2:л/ч 3:л/м 4:+/ч 5:+/ч 6:кг/ч 7:кг/м
2	Выбор алгоритма	Выбор алгоритма (по умолчанию 0)	00: Обычный объемный расход, 01: Обычный массовый расход, 02: Обычный объемный расход газа, 03: Обычный массовый расход газа
3	Коэффициент расхода	Коэффициент расхода (по умолчанию 3600)	Установите коэффициент счетчика, Единицы измерения P/м³
4	Выходной поток полной шкалы	Выходной поток полной шкалы (по умолчанию 1000)	Когда прибор output4-20MA Аналоговые сигналы, значение должно быть установлено, а не на 0 единиц и последовательных единицах расхода
5	Настройка плотности	Настройка плотности (по умолчанию 1,0)	Когда алгоритм для выбора массового расхода (01. 03), это должно быть установлено, Единицы: кг/м³
6	Настройки температуры	Настройки температуры (по умолчанию 0,0)	Установите значение температуры, выберите 02. Алгоритм 03, это должно быть установлено, единицы измерения: ℃
7	Настройки абсолютного давления	Настройка абсолютного давления газа	---
8	Нижняя часть трафика	Установить процент удаления импульсного входа	Когда значение % полномасштабного удаления трафика 0-100, используйте этот текущий режим и диапазон типа импульса должны быть установлены правильно.
9	485 Адрес	Установите последовательную связь RS485	Объем: 0-255
10	Время затухания	Настройка времени затухания вывода дисплея (по умолчанию 4 с)	Установите ток на выходе и отобразите время демпфирования, чтобы избежать выходного тока с колебаниями расхода и отобразите диапазон: 2-32
11	Очистить общий поток	Очистить общий поток	Очистите общий расход. Выберите «ДА», нажмите «E».
