| Brand Name: | NUOYINGJIAYE |
| Model Number: | NYCSUL-503 |
| MOQ: | Одно |
| цена: | 130USD - 9000USD |
| Payment Terms: | T/T |
| Supply Ability: | бесконечный |

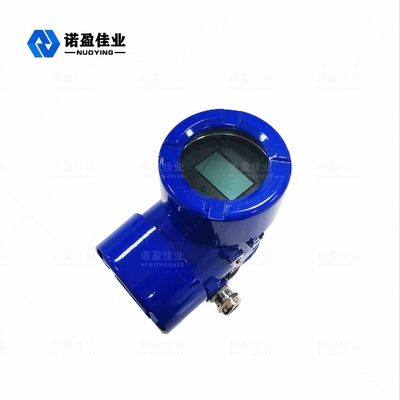

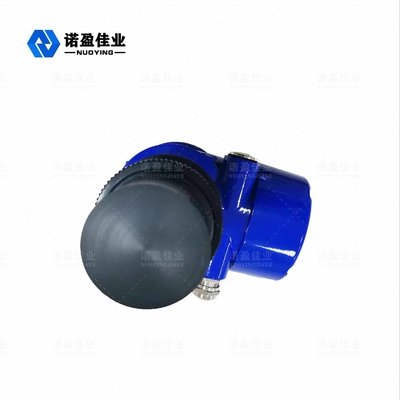

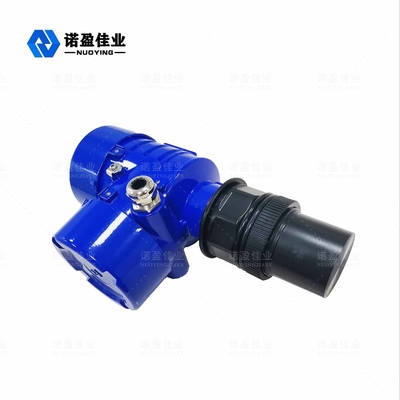

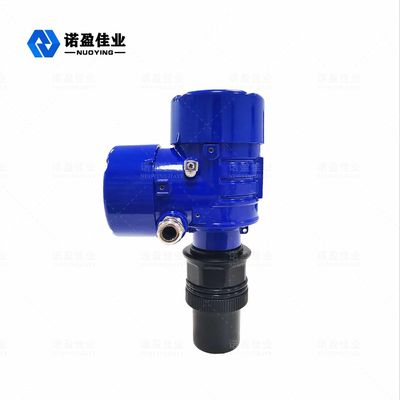

Ультразвуковой измеритель уровня NYCSUL-503 представляет собой цифровой измеритель уровня, управляемый микропроцессором.При измерении ультразвукового импульса от датчика (преобразователя) звуковая волна, отраженная поверхностью жидкости, принимается тем же датчиком, через пьезоэлектрический кристалл преобразуется в электрические сигналы, а время между передачей и приемом звука волны для расчета расстояния от датчика до поверхности измеряемой жидкости.Из-за использования бесконтактного измерения измеряемая среда практически не ограничена, может широко использоваться для измерения высоты различных жидких и твердых материалов.
|
Типичное применение |
Измерение уровня жидкости |
|
Диапазон частот |
40 кГц, 100 кГц |
|
Тип зонда |
Интегрированный |
|
ЗондМатериал |
ПП/ПВХ/ПТФЭ/304 (опционально) |
|
Диапазон измерения |
0～20м |
|
Точность измерения |
<0,25% (диапазон <20 м) |
|
Измерительный угол |
10° |
|
Источник питания |
24 В постоянного тока, 220 В переменного тока |
|
Температура процесса |
-20～+80℃ |
|
Технологическое давление |
Нормальное давление |
|
Технологическое соединение |
Резьба, фланец, кронштейн (дополнительно) |
|
Выходной сигнал |
4...20 мА/HART/RS485... |
|
Режим отображения |
Уровень жидкости, расстояние (пустая высота) |
|
Настройка вывода |
Установка верхнего предела, установка нижнего предела |
|
Отображать |
ЖК |
|
Материал корпуса |
Полипропилен/алюминий |
|
Класс защиты |
IP67 |
|
Взрывозащищенный |
ExiaⅡCT6 Ga |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Ультразвуковой датчик уровняПринцип работы
Ультразвуковой измеритель уровня устанавливается в верхней части контейнера.Под управлением электронного блока зонд посылает пучок ультразвуковых импульсов на объект, находящийся под управлением электронного блока.Акустическая волна отражается от поверхности объекта.Часть отраженных эхо-сигналов принимается зондом и преобразуется в электрические сигналы.По разнице во времени между ретрансляцией и повторным приемом ультразвуковой волны и известной скорости звука определяют изменение уровня объекта.Микроволновой сигнал обрабатывается электронным устройством и, наконец, преобразуется в электрический сигнал, относящийся к уровню объекта.
Ультразвуковой датчик уровняХарактеристики конструкции
