Подробная информация о продукте:
|
| Измеряя ряд: | 0-10m | Диапазон изменения частот: | 40KHz、 100KHz |
|---|---|---|---|
| Взрыв-proofgrade: | ExiaCT6Ⅱ Ga | Класс защиты: | IP65, IP67 |
| Дисплей: | LCD | Устанавливать выход: | Установка верхнего предела, установка нижнего предела |
| Режим работы монитора: | Жидкостный уровень, расстояние (пустая высота) | Отростчатая температура: | -20~+70℃ |
| Высокий свет: | Ультразвуковой датчик уровня IP65,Интеллектуализация ультразвукового датчика уровня,Ультразвуковой датчик уровня масла в баке IP65 |
||

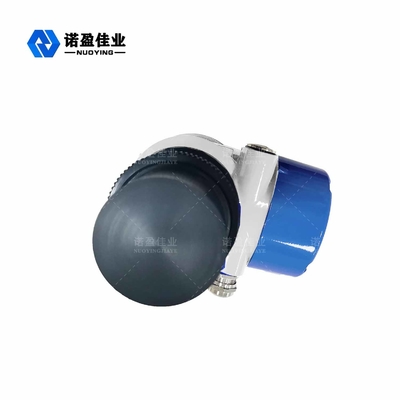

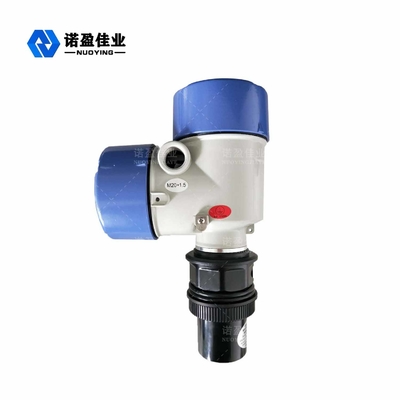

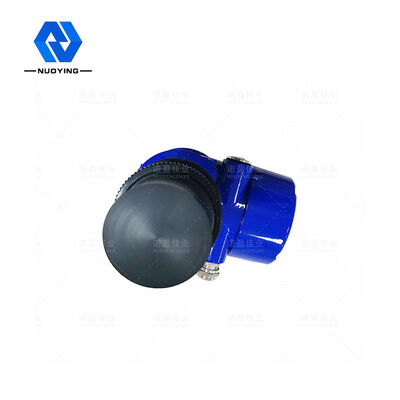

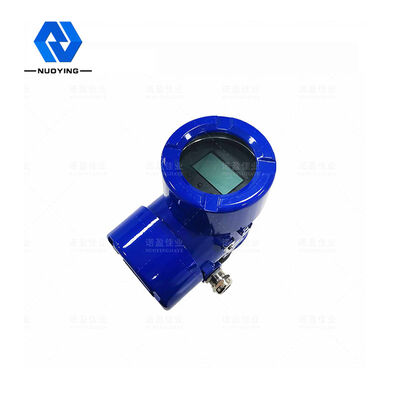

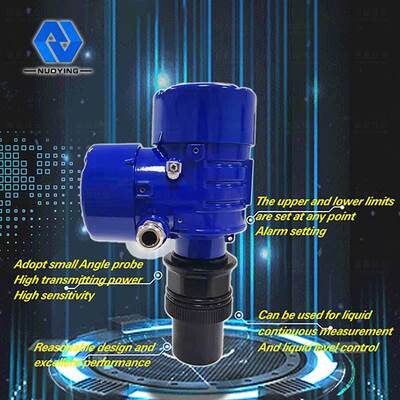

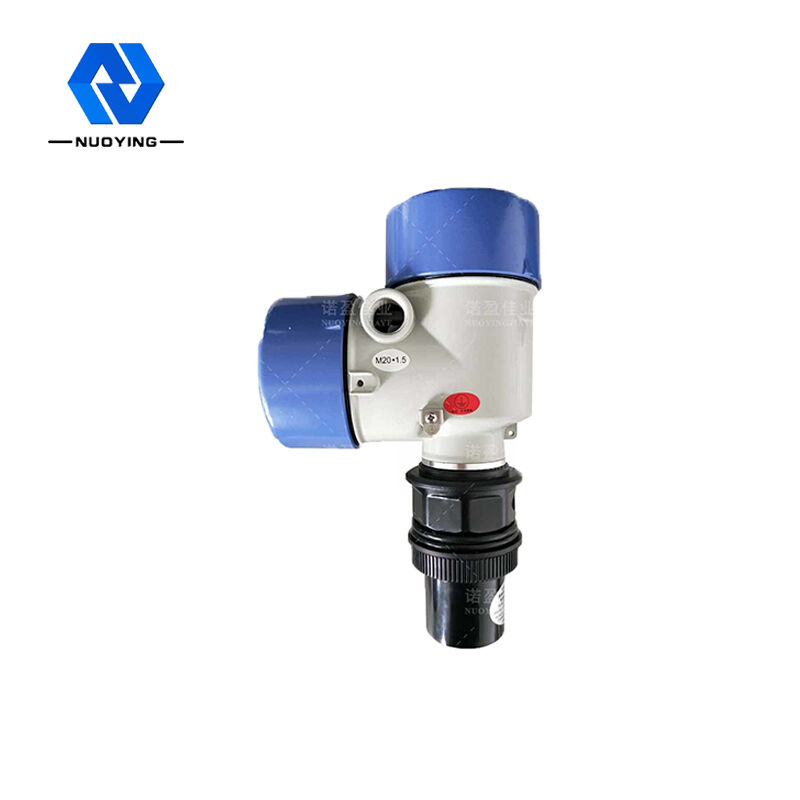

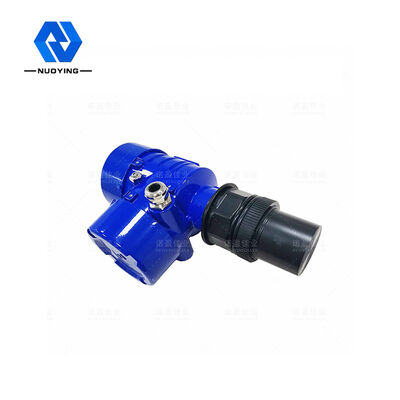

Ультразвуковой датчик уровня
Ультразвуковой измеритель уровня представляет собой цифровой измеритель уровня, управляемый микропроцессором.При измерении ультразвукового импульса, производимого датчиком (преобразователем), звуковые волны после отражения поверхности жидкости тем же приемным датчиком с помощью пьезоэлектрического кристалла преобразуются в электрические сигналы, а звуковые волны между передачей и приемом для расчета времени датчика до измеренное расстояние на поверхности жидкости.Из-за использования бесконтактного измерения измеряемая среда практически не ограничена, может широко использоваться для измерения высоты различных жидких и твердых материалов.
Ультразвуковой датчик уровняТехнический параметр
| Типичное применение | Измерение уровня жидкости |
| Диапазон частот | 40 кГц,100 кГц |
| Тип зонда | Интегрированный |
| ЗондМатериал | ПП/ПВХ/ПТФЭ/304 (опционально) |
| Диапазон измерения | 0～20м |
| Точность измерения | ＜0,25% (диапазон＜20м) |
| Измерительный угол | 10° |
| Источник питания | 24 В постоянного тока,220 В переменного тока |
| Температура процесса | (-20-70℃) |
| Технологическое давление | Нормальное давление |
| Технологическое соединение | Резьба, фланец, кронштейн (дополнительно) |
| Выходной сигнал | 4...20 мА/HART/RS485... |
| Режим отображения | Уровень жидкости, расстояние (пустая высота) |
| Настройка вывода | Установка верхнего предела, установка нижнего предела |
| Отображать | ЖК |
| Материал корпуса | Полипропилен/алюминий |
| Класс защиты | ИП65, ИП67 |
| Взрывозащищенный | ЭксияⅡCT6 Ga |
Примечание: настраивается по запросу
Ультразвуковой датчик уровняПринцип установки
При установке ультразвукового измерителя уровня необходимо учитывать слепую зону ультразвукового измерителя уровня.Когда уровень жидкости попадает в слепую зону, ультразвуковой измеритель уровня не может измерить уровень жидкости, поэтому при определении диапазона ультразвукового измерителя уровня необходимо оставить запас 50 см, при установке датчик должен быть примерно на 50 см выше самого высокого уровня. .Таким образом, мы можем обеспечить точный контроль уровня жидкости и безопасность ультразвукового измерителя уровня.
При фактическом использовании из-за неправильной установки уровнемер был полностью залит водой, что привело к полному повреждению уровнемера, поэтому необходимо учитывать максимальное значение уровня измеряемой жидкости.
Следует обратить внимание на установку оборудования: когда установка должна быть перпендикулярна испытательной поверхности, избегайте использования для измерения свойств пены объектов, избегайте установки на расстоянии, измеряемом поверхности, расстояние меньше, чем расстояние слепой зоны (слепая зона: каждый продукт будет иметь стандарт, наряду с продуктом), следует учитывать луч, чтобы избежать блокировки материала, не встречающегося с орошением и стенкой сосуда, обнаружение сыпучих материалов должно регулировать положение зонда, уменьшать погрешность измерения.
