Подробная информация о продукте:
|
| Электропитание: | 12~24VDC | Номинальное давление: | 1.6MPa, 2.5MPa, 4.0MPa и выше |
|---|---|---|---|
| Ранг точности: | 1,0, 1,5 | Температура средств массовой информации: | -40~350℃ |
| Потеря давления: | Коэффициент сопротивления cd≤2.4 | Выходной сигнал: | ≥ 6V ≤ 1V ИМПа ульс напряжения тока низкоуровневое высокопоставленное, стандартный настоящий сигнал |
| Взрывозащищенная ранг: | Exia II CT6 (опционное) | ||
| Высокий свет: | счетчик- расходомер вортекса 20mA,Счетчик- расходомер вортекса давления,Передатчик вортекса жидкостный ровный |
||

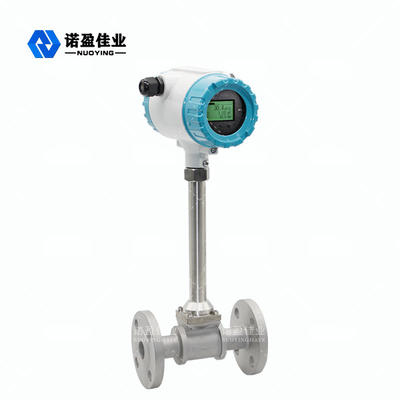

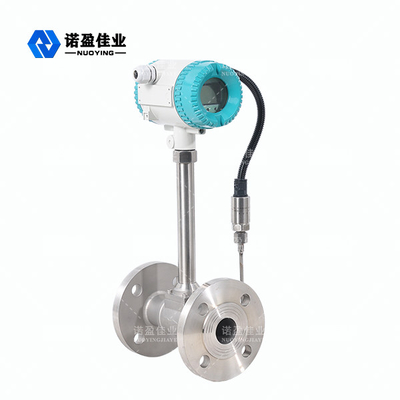

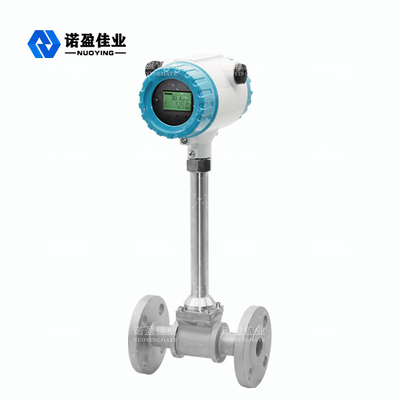

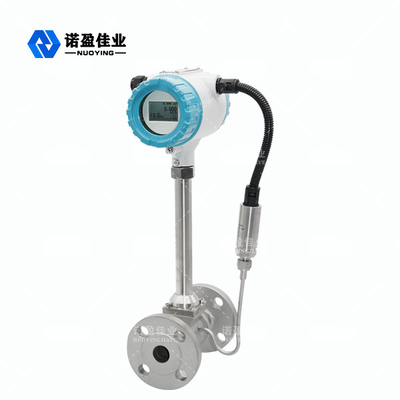

Счетчик- расходомер вортекса надежности 20mA высокой точности измерения высокий
Счетчик- расходомер вортекса основан на исследовании и продукции принципа вортекса Кармен, главным образом для промышленного измерения потока жидкости трубопровода, как газ, жидкость, пар и другие средства массовой информации. Свои характеристики небольшая потеря давления, большой ряд, высокая точность, в измерять подачу тома независимого условий труда почти жидкой плотности, давления, температуры, выкостности и других параметров. Отсутствие передвижные механические части, настолько высокая надежность и низкое обслуживание. Параметры аппаратуры могут быть стабилизированы с течением времени. Измеритель прокачки вортекса принимает пьезоэлектрический датчик стресса, который сильно надежен и может работать в температурной амплитуде рабочей температуры -20℃~+250℃. Он имеет сетноой-аналогов стандартный сигнал и цифровой выход сигнала ИМПа ульс, поэтому легко быть использованным с цифровой системой как компьютер, который предварительная и идеальная измеряя аппаратура.
Принцип деятельности счетчика- расходомера вортекса
Счетчик- расходомер вортекса конструирован в поле течения генератора вортекса, зонда обнаружения и соответствуя электронных сетей и других компонентов. Когда потоки жидкости через генератор вортекса, его формируют 2 чередуя строки вортексов на обеих сторонах, этот вортекс как улица вортекса Кармен. Strohal, основанное на теории улицы вортекса Кармен, предложило что частота улицы вортекса Кармен пропорциональна к скорости потока жидкости, и дало отношение между частотой и скоростью подачи: f = × v St/d
f: частота вортекса (Hz)
v: средняя скорость подачи с обеих сторон генератора вортекса (m/s)
St: Коэффициент Strohal (постоянн)
Эти чередуя вортексы формируют серию чередовать отрицательное давление, которое действует на зонде обнаружения и производит серию чередовать электрические сигналы, которые преобразованы, сформированы и усилены предусилителем, и после этого выводят наружу сигнал частоты ИМПа ульс или стандартный сигнал пропорциональные к синхронизации вортекса.
Параметры счетчика- расходомера вортекса технические
| Электропитание | 12~24VDC |
| Номинальное давление | 1.6MPa, 2.5MPa, 4.0MPa и выше |
| Ранг точности | 1,0, 1,5 |
| Температура средств массовой информации | -40~350℃ |
| Потеря давления | Коэффициент сопротивления cd≤2.4 |
| Выходной сигнал | ≥ 6V ≤ 1V ИМПа ульс напряжения тока низкоуровневое высокопоставленное, стандартный настоящий сигнал 4~20mA |
| Взрывозащищенная ранг | Exia II CT6 (опционное) |
Конструктивная особенность счетчика- расходомера вортекса
1. Легкий для установки простой структуры, отсутствие двигая частей носки.
2. Высокая точность измерения, высокая надежность, отсутствие потребности для приобъектной отладки.
3. Смогите передать сигнал подачи от дальнего расстояния, и смогите быть сетевой с компьютером осуществить централизованное управление.
4. Доска усилителя принимает уникальный дизайн и общая для газа и жидкости.
5. Сетноой-аналогов стандартный сигнал и цифровой выход сигнала ИМПа ульс, который можно легко использовать с цифровыми системами как компьютеры.
6. Взрывозащищенные аппаратуры можно использовать в соответствуя взрывозащищенных местах.
7. Подгонянные дизайн и продукция согласно требованиям клиента.
