Подробная информация о продукте:
|
| Электропитание: | 12~24VDC | Ранг точности: | 1,0, 1,5 |
|---|---|---|---|
| Температура средств массовой информации: | -40~350℃ | Потеря давления: | Коэффициент сопротивления cd≤2.4 |
| Взрывозащищенная ранг: | Exia II CT6 (опционное) | Номинальное давление: | 1.6MPa, 2.5MPa, 4.0MPa и выше |
| Выходной сигнал: | ≥ 6V ≤ 1V ИМПа ульс напряжения тока низкоуровневое высокопоставленное, стандартный настоящий сигнал | ||
| Высокий свет: | Взрывозащищенный счетчик- расходомер вортекса,Жидкостный счетчик- расходомер вортекса,Тип измеритель прокачки 24VDC турбины |
||

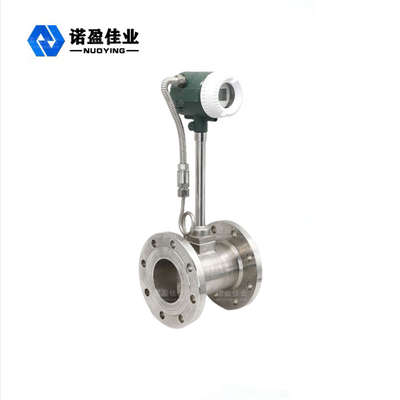

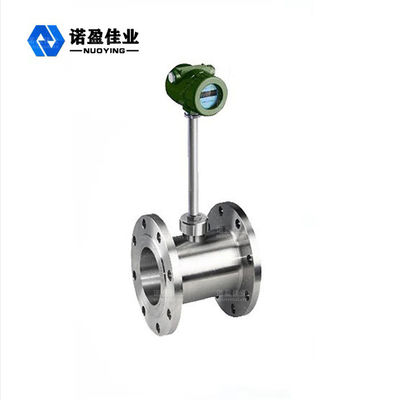

Высокий счетчик- расходомер вортекса аппаратур NYLU-JB точности 24VDC измерения взрывозащищенный
Счетчик- расходомер вортекса основан на исследовании и продукции принципа вортекса Кармен, главным образом для промышленного измерения потока жидкости трубопровода, как газ, жидкость, пар и другие средства массовой информации. Свои характеристики небольшая потеря давления, большой ряд, высокая точность, в измерять подачу тома независимого условий труда почти жидкой плотности, давления, температуры, выкостности и других параметров. Отсутствие передвижные механические части, настолько высокая надежность и низкое обслуживание. Параметры аппаратуры могут быть стабилизированы с течением времени. Измеритель прокачки вортекса принимает пьезоэлектрический датчик стресса, который сильно надежен и может работать в температурной амплитуде рабочей температуры -20℃~+250℃. Он имеет сетноой-аналогов стандартный сигнал и цифровой выход сигнала ИМПа ульс, поэтому легко быть использованным с цифровой системой как компьютер, который предварительная и идеальная измеряя аппаратура.
Принцип деятельности счетчика- расходомера вортекса NYLU-JB
Счетчик- расходомер вортекса конструирован в поле течения генератора вортекса, зонда обнаружения и соответствуя электронных сетей и других компонентов. Когда потоки жидкости через генератор вортекса, его формируют 2 чередуя строки вортексов на обеих сторонах, этот вортекс как улица вортекса Кармен. Strohal, основанное на теории улицы вортекса Кармен, предложило что частота улицы вортекса Кармен пропорциональна к скорости потока жидкости, и дало отношение между частотой и скоростью подачи: f = × v St/d
f: частота вортекса (Hz)
v: средняя скорость подачи с обеих сторон генератора вортекса (m/s)
St: Коэффициент Strohal (постоянн)
Эти чередуя вортексы формируют серию чередовать отрицательное давление, которое действует на зонде обнаружения и производит серию чередовать электрические сигналы, которые преобразованы, сформированы и усилены предусилителем, и после этого выводят наружу сигнал частоты ИМПа ульс или стандартный сигнал пропорциональные к синхронизации вортекса.
Конструктивная особенность счетчика- расходомера вортекса NYLU-JB
1. Легкий для установки простой структуры, отсутствие двигая частей носки.
2. Высокая точность измерения, высокая надежность, отсутствие потребности для приобъектной отладки.
3. Смогите передать сигнал подачи от дальнего расстояния, и смогите быть сетевой с компьютером осуществить централизованное управление.
4. Доска усилителя принимает уникальный дизайн и общая для газа и жидкости.
5. Сетноой-аналогов стандартный сигнал и цифровой выход сигнала ИМПа ульс, который можно легко использовать с цифровыми системами как компьютеры.
6. Взрывозащищенные аппаратуры можно использовать в соответствуя взрывозащищенных местах.
7. Подгонянные дизайн и продукция согласно требованиям клиента.
Параметры счетчика- расходомера вортекса NYLU-JB технические
| Электропитание | 12~24VDC |
| Номинальное давление | 1.6MPa, 2.5MPa, 4.0MPa и выше |
| Ранг точности | 1,0, 1,5 |
| Температура средств массовой информации | -40~350℃ |
| Потеря давления | Коэффициент сопротивления cd≤2.4 |
| Выходной сигнал | ≥ 6V ≤ 1V ИМПа ульс напряжения тока низкоуровневое высокопоставленное, стандартный настоящий сигнал 4~20mA |
| Взрывозащищенная ранг | Exia II CT6 (опционное) |
