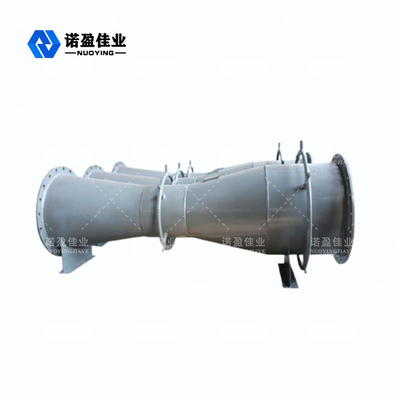

Потеря давления соединения фланца измерителя прокачки трубки Venturi измерения подачи небольшая

Venturi прочной и стабилизированной потери давления представления небольшой классический

Классический принцип деятельности Venturi

Жидкость которая заполняет трубу, когда она пропустит через дроссель в трубе, расход потока сформирует местное сужение на шеи горла venturi. Таким образом, повышения расхода потока, уменшения статического давления, так в шеи горла venturi раздела перед и после разницой в давления. Большой поток жидкости, большой перепад давления, так, что перепад давления можно измерить основанный на размере подачи. Этот метод измерения основан на уравнении непрерывности потока (законе массовой консервации) и уравнении Бернулли (законе сбережений энергии).

Классическая конструктивная особенность Venturi

1. Простая структура дальше, прочное и стабилизированное представление.

2. Небольшая потеря давления, сохраняя энергию нужную для жидкого транспорта.

3. Точное вычисление, небольшое энергопотребление.

4. Его можно использовать для различных грязных средств массовой информации как жидкость, газ, пар и двухфазовая подача.

5. Стандартное тело venturi более длинно, около 2 к 5 раз из диаметра трубы.

6. В границах 50 | 1200 диаметр, отсутствие тарировки подачи потребности по-настоящему. За этим рядом, она может быть конструирована и изготовлена ссылкой. Когда более высокая точность необходима, реальную тарировку подачи можно выполнить.

Параметры классического Venturi технические
