Подробная информация о продукте:
|
| Середина: | въедливый, чистый, сухой газ | Диапазон: | 300-3000SLPM |
|---|---|---|---|
| Точность: | ±1%of в натуральную величину | Время отклика: | лучший чем 3s |
| Подогревать время: | <15min | Условия тарировки: | 0℃&101325Pa |
| Рабочая Температура: | 5 к 55℃ | Давление деятельности Maxmium: | 3 MPaG |
| Высокий свет: | Цифровой массовый расходомер газа 300 SLPM,массовый расходомер NY-M030 |
||

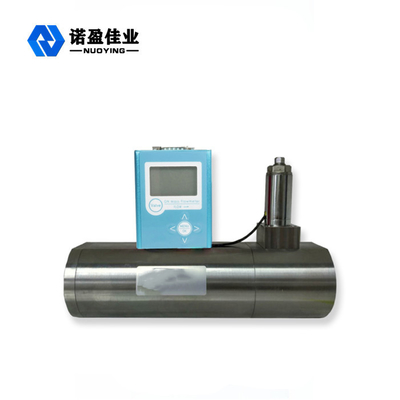

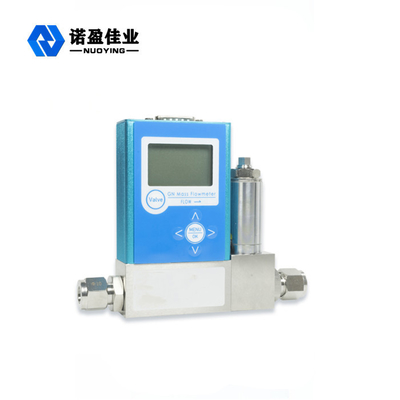

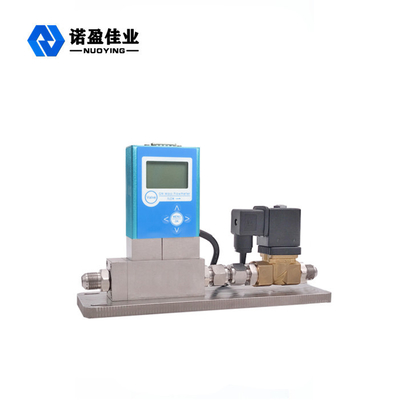

Цифровой регулятор массового расхода серии NY-M030 ±1% от полной шкалы коррозионного, чистого, сухого газа
Описание
Цифровой дисплей серии NY-M030, большой расход газа, массовый расход
контроллер состоит из датчика массового расхода, термоэлемента,
регулирующий клапан регулятора массового расхода и цепь усилителя.Оно использует
поток жидкости для передачи тепла для изменения теплопроводности
эффект распределения измерения капиллярного распределения температуры.
Принцип заключается в использовании принципа разницы температур
калориметрия до и после капиллярного теплообмена для измерения
массовый расход газа, усиливают сигнал расхода, измеренный
Датчик, а затем сравните его с установленным напряжением и используйте
полученная разница для привода .Управляйте регулирующим клапаном и
замкнутый цикл управления потоком через канал, чтобы сделать его
равен заданному расходу.
Функции
● Благодаря тепловому принципу на массовый расход газа не влияют изменения температуры и давления окружающей среды.
● Принцип трубчатого шунта, простота изменения диапазона и простота установки.
● Хороший комплект датчиков снижает чувствительность к изменениям внешней температуры.
● Диапазон измерения и контроля большой, максимальная полная шкала может достигать 3000 л/мин.
● Короткое время прогрева, небольшой дрейф нуля, высокая точность измерения и контроля, подходит для измерения и контроля микропотока.
● Он может обмениваться данными с прибором через вспомогательный прибор или ПЛК, и операция проста.
● Высокая точность: лучше 1%
● Широкий диапазон измерения: 2 ~ 100 %
● Быстрое время отклика, лучше 3 с.
● Может использоваться для различных газов
● Может обеспечить редактирование калибровки смешанного газа
Промышленное применение
● Университеты/исследовательские институты ● Производство автомобилей
● Мониторинг окружающей среды ● Фотогальваника
● Вакуумная промышленность и лакокрасочные материалы ● Топливные элементы
● Промышленные печи ● Метрологическая калибровка
● Полупроводники
● Измерение технологического газа
Повышение точности
Диапазон: 300 - 3000 л/мин
Среди них: диапазон 300-3000 SLPM, улучшены следующие показатели:
Обычная погрешность массового расхода: ± 1% от полной шкалы (максимальное значение)
Точность массового расхода: ± 1% от полной шкалы (максимальное значение)
Повторяемость: ±(0,1% от показаний + 0,02% от полной шкалы)
Дрейф нуля массового расхода: ± 0,2% от полной шкалы
Дрейф диапазона массового расхода: ± 0,3% от полной шкалы
Производительность
Требования к среде: агрессивный, чистый, сухой газ
Тип среды: более 80 видов газов, см. оборотную сторону
Диапазон от: 300 - 3000 SLPM (подробности уточняйте)
Диапазон измерения и регулирования 2~100%
Режим отображения: отображение массового расхода
Точность: ±1% от полной шкалы
Повторяемость: ± 0,2 % полной шкалы
Дрейф нуля и дрейф полной шкалы 0,05 % полной шкалы / ℃ / атм.
Время отклика: лучше, чем 3 с
Время предварительного нагрева: < 15 мин.
Условия калибровки: 0 ℃ и 101325 Па (другие стандартные условия опциональны)
Рабочая температура: от 5 до 55 °C (дополнительный высокотемпературный вариант от -20 до 80 °C)
Рабочая влажность: 0 ~ 95 %, без конденсации
Максимальное рабочее давление: 3 МПа изб.
Минимальное рабочее давление: если не требуется специальной калибровки вакуума, рекомендуется использовать абсолютное давление выше 400 кПа абс.;другие значения вакуумметрического давления рекомендуется специально калибровать Полная потеря давления: см. подробную таблицу потерь давления на обороте Цифровой входной/выходной сигнал: протокол RS485RS232MODBUS Аналоговый входной/выходной сигнал: 0-5 В пост. тока, 4-20 мА аналоговый сигнал
Точность: добавьте ±0.1% погрешность полной шкалы по отношению к базовой погрешности
Напряжение питания: 12–30 В постоянного тока (15–30 В постоянного тока для выхода 4–20 мА)
Потребляемый ток: 250 мА, 1 А, 2 А (подробности уточняйте)
Электрический интерфейс: DB9
Скорость утечки (внешняя утечка): скорость утечки может составлять всего 1 x 10-9 атм см3/с He.
Материал: Нержавеющая сталь SS316 Технологическое присоединение: Стандартная внутренняя резьба G1/2
Способ установки: нет требований к местоположению
Класс защиты: IP40
Размер/потеря давления
| Полномасштабный регулятор массового расхода | Полная потеря давления (фунт/кв. дюйм) выхлопа в атмосферу | Физический размер | Интерфейс подключения 2 |
| 2ссм - 50 см3см | 1,0 | 118 мм В × 79 мм Ш × 29 мм Г |
Резьба G1/4 (F) Дополнительно: 3 мм 6 мм 8 мм 10 мм 1/8” 1/4” 3/8” ½” Стандартные конверты для карточек Swagelok |
| 100 см3/мин - 500 см3/мин | 1,0 | 118 мм В × 79 мм Ш × 29 мм Г | |
| 1 л/мин | 1,5 | 118 мм В × 79 мм Ш × 29 мм Г | |
| 2 л/мин | 3.0 | 118 мм В × 79 мм Ш × 29 мм Г | |
| 5 л/мин | 2.0 | 118 мм В × 79 мм Ш × 29 мм Г | |
| 10 л/мин | 5,5 | 118 мм В × 79 мм Ш × 29 мм Г | |
| 30 л/мин | 20,0 | 118 мм В × 79 мм Ш × 29 мм Г | |
| 50 л/мин | 2.0 | 130 мм В × 115 мм Ш × 35 мм Г |
3/8''GРезьба (F) Дополнительно: стандартные втулки для карт Swagelok 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм |
| 100 л/мин | 3.2 | 130 мм В × 115 мм Ш × 35 мм Г | |
| 250 л/мин | 2,4 | 130 мм В × 115 мм Ш × 35 мм Г | |
| 300 л/мин | 6,5 | 130 мм В × 115 мм Ш × 35 мм Г | |
| 1000 л/мин | 14,0 |
1/2''GРезьба (F) Дополнительно: стандартные втулки для карт Swagelok 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм |
|
| 1500 л/мин | 17,0 | ||
| 2000 л/мин | 28,6 | ||
| 3000 л/мин | 28,6 | ||
|
1, еще один регулятор массового расхода серии с низкими потерями давления. 2, совместим с Beswick, Swagelok, Parker, поверхностным уплотнением, быстроразъемными фитингами и переходниками с наконечниками, а также совместим с фитингами VCR, SAE в соответствии с требованиями пользователя. 3, поверхностное уплотнение Buna-N с внутренней резьбой 1/8 ''NPT. |
|||
