Подробная информация о продукте:
|
| Типичное применение: | Измерение уровня жидкости | Диапазон частот: | 40 кГц, 100 кГц |
|---|---|---|---|
| Тип зонда: | интегрированный | Материал зонда: | PP/PVC/PTFE/304 (опционное) |
| Диапазон измерения: | 0~20m | Измеряя угол: | 10° |
| Источник питания: | 24VDC, 220VAC | выход сигнала: | 4… 20mA/HART/RS485… |
| Высокий свет: | Ультразвуковой датчик уровня жидкости IP67,Ультразвуковой датчик уровня воды 100 кГц |
||

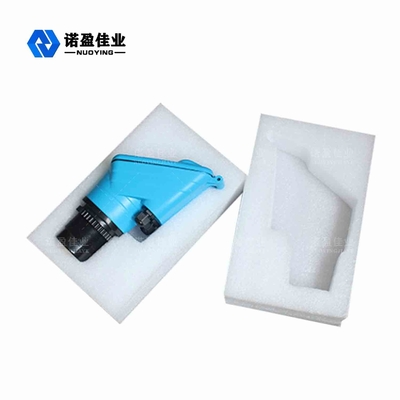

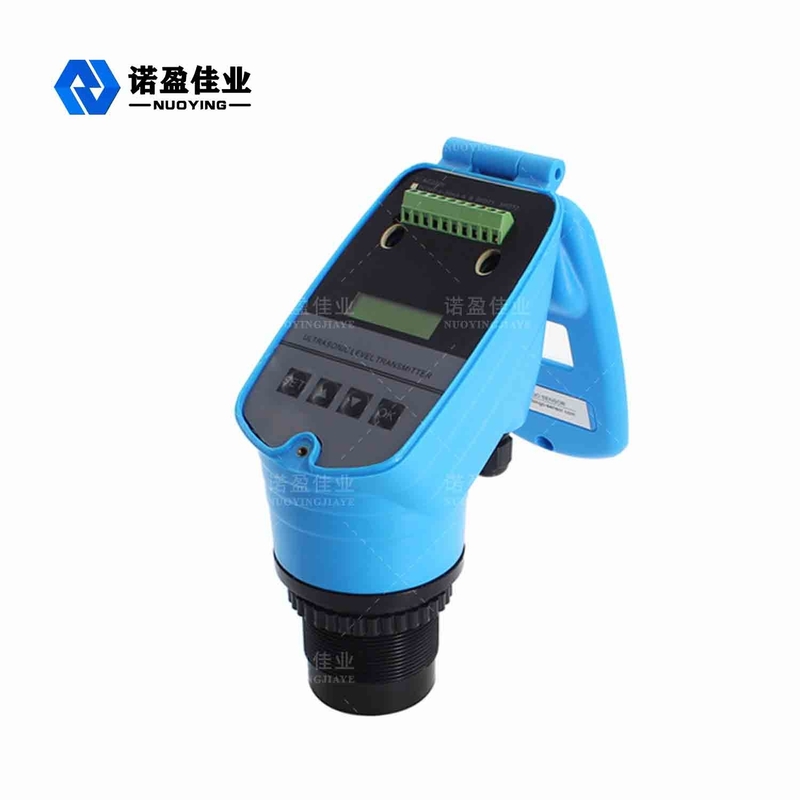

Передатчик уровня NYCSUL-501 IP67 ультразвуковой 40KHz 100KHz для цистерны с водой
Ультразвуковой датчик уровня
Ультразвуковой измеритель уровня представляет собой цифровой измеритель уровня, управляемый микропроцессором.При измерении ультразвукового импульса датчиком (преобразователем) звуковые волны после отражения поверхности жидкости тем же приемным датчиком с помощью пьезоэлектрического кристалла преобразуются в электрические сигналы, а с помощью звуковых волн между передачей и приемом время для расчета датчика до измеренное расстояние на поверхности жидкости.Из-за использования бесконтактного измерения измеряемая среда практически не ограничена, может широко использоваться для измерения высоты различных жидких и твердых материалов.
Ультразвуковой датчик уровняТехнический параметр
| Типичное применение | Измерение уровня жидкости |
| Диапазон частот | 40 кГц,100 кГц |
| Тип зонда | Интегрированный |
| ЗондМатериал | ПП/ПВХ/ПТФЭ/304 (опционально) |
| Диапазон измерения | 0～20м |
| Точность измерения | ＜0,25% (диапазон＜20м) |
| Измерительный угол | 10° |
| Источник питания | 24 В постоянного тока,220 В переменного тока |
| Температура процесса | (-20-70℃) |
| Технологическое давление | Нормальное давление |
| Технологическое соединение | Резьба, фланец, кронштейн (дополнительно) |
| Выходной сигнал | 4...20 мА/HART/RS485... |
| Режим отображения | Уровень жидкости, расстояние (пустая высота) |
| Настройка вывода | Установка верхнего предела, установка нижнего предела |
| Отображать | ЛК Д |
| Материал корпуса | Полипропилен/алюминий |
| Класс защиты | ИП65, ИП67 |
| Взрывозащищенный | ЭксияⅡCT6 Ga |
Ультразвуковой датчик уровняПринцип измерения
Ультразвуковой измеритель уровня установлен на верхней части контейнера.Под управлением электронного блока зонд излучает пучок ультразвуковых импульсов на измеряемый объект, звуковая волна отражается от поверхности объекта, а часть отраженного эха принимается зондом и преобразуется в электрический сигнал, который ретранслируется в соответствии с ультразвуковой волной.Разница во времени до повторного приема и известная скорость звука используются для определения изменения уровня материала.Микроволновой сигнал обрабатывается электронным устройством и, наконец, преобразуется в электрический сигнал, относящийся к уровню материала.
