Подробная информация о продукте:
|
выход сигнала: | 4… 20mA/HART/RS485/Modbus | Технологическое давление: | -0.1~4.0Mpa |
---|---|---|---|
Типичное применение: | Жидкость, пыль, твердое тело, интерфейс вязких материалов | Модели продуктов: | NYSP-M19 |
Тип антенны: | Гибкий кабель, изолированный гибкий кабель, жесткий стержень | Материал антенны: | PTFE, 304, 316 |
Точность температуры процесса: | -40~+130℃ | Диапазон измерения: | 0~20м |

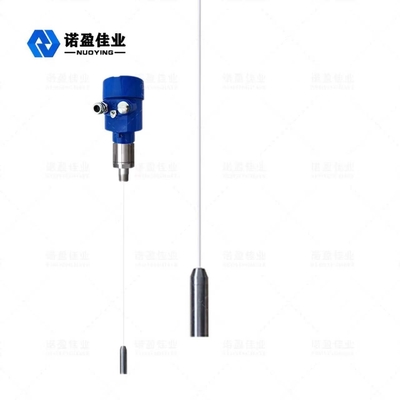

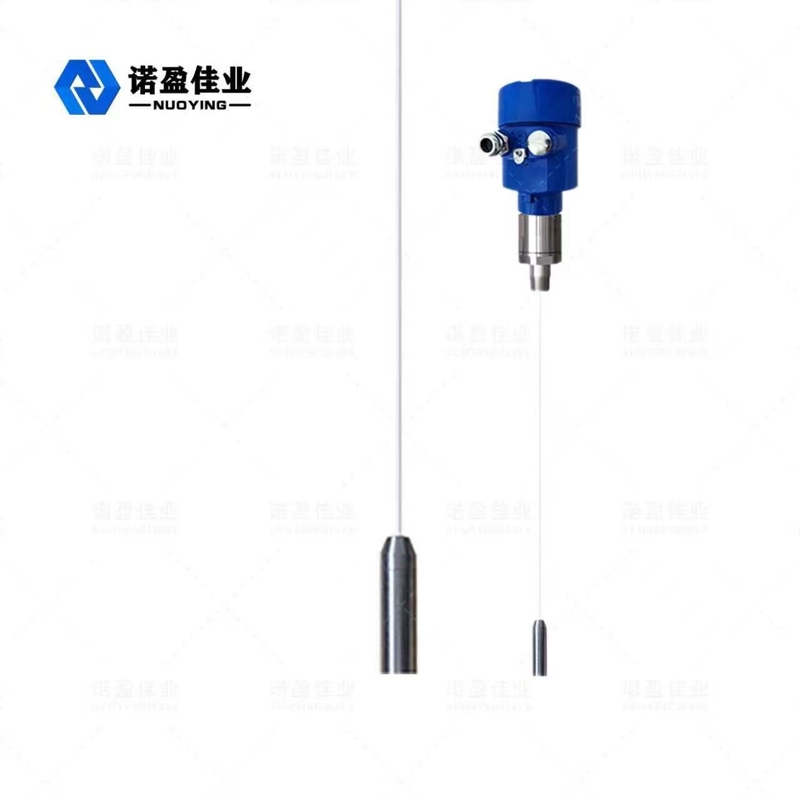

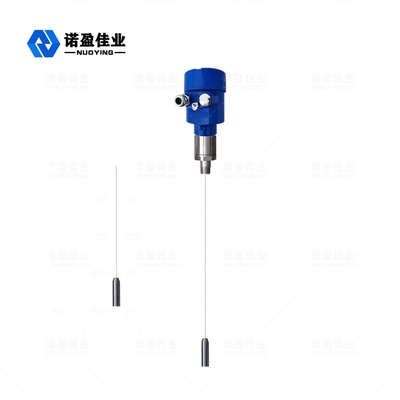

NYSP-M19 Измеритель уровня измерения уровня границы раздела вязких материалов с РЧ-адмиттансом
НЮСП-М19 Принцип работы измерителя уровня радиочастотной проводимости
Уровень радиочастотного включения представляет собой продукт непрерывного измерения уровня, основанный на принципе радиочастотного включения.Этот продукт имеет преимущества высокой стабильности, высокой чувствительности и широкого применения.По сравнению с обычным конденсаторным каскадом он использует модульную конструкцию и может быть легко настроен.После того, как конфигурация завершена, ее можно использовать в обычном режиме и поддерживать на протяжении всей жизни.Он использует дом для визуализации операций и своевременного решения проблем.Он также безопасен и надежен в сложной промышленной среде.
Технология измерения радиочастотной проводимости представляет собой технологию измерения уровня с уникальными преимуществами.Хотя концепция очень похожа на общие методы измерения емкости, методы радиочастотной проводимости добавляют к электронному блоку схему экранирования возбуждения и схему прерывателя, что позволяет независимо измерять импеданс и сопротивление емкости.Законы физики рассчитывают, что импеданс любого подвеса и емкостное сопротивление любого подвеса равны, поэтому влияние подвеса можно измерить по фазовому сдвигу колебательного контура и исключить из общего выхода.
Зонд радиочастотного кондуктометра устанавливается в резервуар для хранения, и через зонд поступает радиочастотный сигнал, вызванный изменением электрического потенциала.Крышка привода зонда предотвращает отклонение ВЧ-тока через материал подвески с образованием кольца, что обеспечивает точность измерений прибора.
Типичное применение |
Жидкость, пыль, твердое вещество,Интерфейс вязких материалов |
Модели продуктов |
НЮСП-М19 |
Тип антенны | Гибкий кабель, изолированный гибкий кабель, жесткий стержень |
Материал антенны | ПТФЭ, 304, 316 |
Диапазон измерения | 0 ~ 20 м (сотни метров могут быть измерены для глубоких скважин, по индивидуальному заказу) |
Точность измерения | 0,05%~0,1%F.С |
Источник питания | 24 В постоянного тока |
Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
Температура процесса | -40~+130℃ |
Давление процесса | -0,1~4,0 МПа |
Технологическое соединение | Резьба, фланец (опционально) |
Электрический интерфейс | M20 × 1,5, ½ "NPT |
Степень защиты | IP65, IP67, IP68 (опционально) |
Взрывозащищенный класс | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!
НЮСП-М19 Конструктивные особенности измерителя уровня радиочастотной проводимости
Уникальный материал, препятствующий взвешиванию, обеспечивает конструкцию экранирующей цепи, которая улучшает способность материала, препятствующего взвешиванию.
Диапазон мощности.13 ~ 35 В постоянного тока
Адаптивный датчик температуры процесса.- 100 ℃ ~ 800 ℃
Измерения мертвого угла нельзя применять к горизонтальным измерениям в 12 сантиметров или даже в несколько сантиметров.
Максимальный диапазон измерений может составлять сотни метров или даже сотни метров.
Измерение границы раздела вязких материалов является самым большим преимуществом прибора.
Стабильный и надежный выход, устойчивый к муке, шероховатости, водяному пару, хрусталю, воску
Не обслуживать, не перемещать детали, не легко изнашиваемые детали, не регулярно чистить, обслуживать и отлаживать
