Подробная информация о продукте:
|
| Технологическое давление: | -0.1~4.0Mpa | выход сигнала: | 4… 20mA/HART/RS485/Modbus |
|---|---|---|---|
| Тип антенны: | Гибкий кабель, жесткий стержень, изолированный жесткий стержень на обоих концах | Типичное применение: | Жидкость, пыль, твердая |
| Модели продуктов: | NYSP-M21 | Материал антенны: | PTFE, 304, 316 |
| Точность температуры: | -40~+130℃ | Диапазон измерения: | 3 м, 20 м |

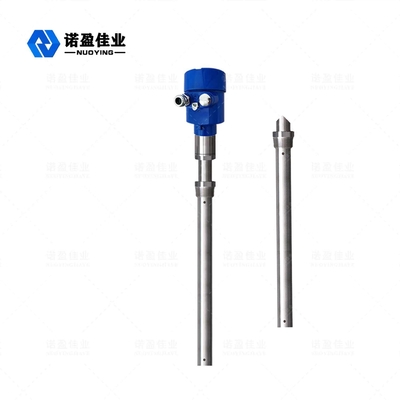

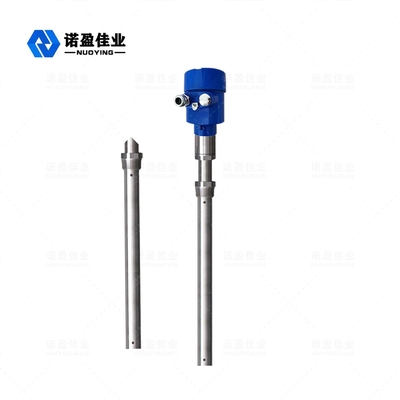

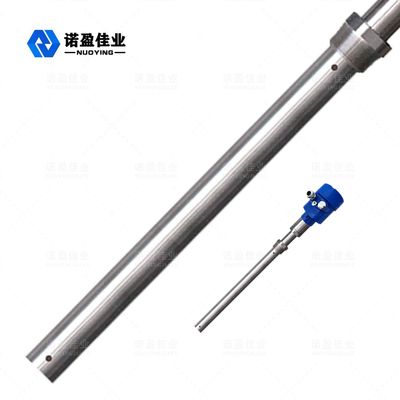

NYSP-M21 RF Измеритель уровня с уникальной технологией измерения уровня
NYSP-M21 Принцип работы измерителя уровня радиочастотной проводимости
Измеритель уровня радиочастотной проводимости представляет собой устройство для непрерывного измерения уровня, основанное на принципе радиочастотной проводимости.Продукт имеет преимущества высокой стабильности, высокой чувствительности и широкого применения.По сравнению с традиционным емкостным измерителем уровня, модульная конструкция может быть использована для простой и удобной настройки прибора.После завершения настройки его можно использовать в обычном режиме и без обслуживания в течение всего срока службы.Это позволяет пользователям интуитивно понимать работу оборудования и своевременно решать проблемы.Он также безопасен и надежен в сложных промышленных случаях.
Технология измерения радиочастотной проводимости представляет собой технологию измерения уровня жидкости с уникальными преимуществами.Хотя эта концепция очень похожа на общую технологию измерения емкости, технология радиочастотной проводимости добавляет к электронному блоку схему экрана привода и схему прерывателя, что позволяет независимо измерять импеданс и сопротивление емкости.По физическому закону импеданс любого подвеса равен сопротивлению емкости любого подвеса, поэтому влияние подвеса можно измерить сдвигом фазы колебательного контура и исключить из общего выходного сигнала.
Зонд радиочастотного кондуктометра установлен в резервуаре для хранения, и радиочастотный сигнал, вызванный изменением потенциала, получен через зонд.Крышка привода зонда может предотвратить превращение ВЧ-тока в петлю через подвешенный материал, тем самым обеспечивая точность измерений прибора.
|
Типичное применение |
Жидкость, пыль, твердое вещество |
| Модели продуктов |
NYSP-M21 |
| Тип антенны | Гибкий трос, жесткий стержень,Изолированный жесткий стержень с обоих концов |
| Материал антенны | ПТФЭ, 304, 316 |
| Диапазон измерения | 0 ~ 20 м (сотни метров могут быть измерены для глубоких скважин, по индивидуальному заказу) |
| Точность измерения | 0,05%~0,1%F.С |
| Источник питания | 24 В постоянного тока |
| Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
| Температура процесса | -40~+130℃ |
| Давление процесса | -0,1～4,0 МПа |
| Технологическое соединение | Резьба, фланец (опционально) |
| Электрический интерфейс | M20 × 1,5, ½ "NPT |
| Степень защиты | IP65, IP67, IP68 (опционально) |
| Взрывозащищенный класс | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!
NYSP-M21 Конструктивные особенности измерителя уровня радиочастотной проводимости
Уникальный антиподвесной материал управляет конструкцией экранирующей схемы, может улучшить способность антиподвесного материала.
Диапазон мощности.13 ~ 35 В постоянного тока
Адаптивный датчик температуры процесса.- 100 ℃ ~ 800 ℃
Никакие слепые измерения не могут быть применены к горизонтальным измерениям в 12 сантиметров или даже в несколько сантиметров.
Максимальный диапазон измерений может составлять сотни метров или даже сотни метров.
Измерение границы раздела вязких материалов является самым большим преимуществом прибора.
Стабильный и надежный выход, устойчивый к муке, шероховатости, водяному пару, хрусталю, воску
Не обслуживать, не перемещать детали, не легко изнашивать детали, не регулярно чистить, обслуживать и отлаживать
