Подробная информация о продукте:
|
| Технологическое давление: | -0.1~4.0Mpa | выход сигнала: | 4… 20mA/HART/RS485/Modbus |
|---|---|---|---|
| Тип антенны: | Гибкий трос, жесткий стержень | Типичное применение: | Жидкость, пыль, твердая |
| Модели продуктов: | NYSP-M22 | Материал антенны: | PTFE, 304, 316 |
| Точность температуры: | -40~+130℃ | Диапазон измерения: | 3 м, 20 м |

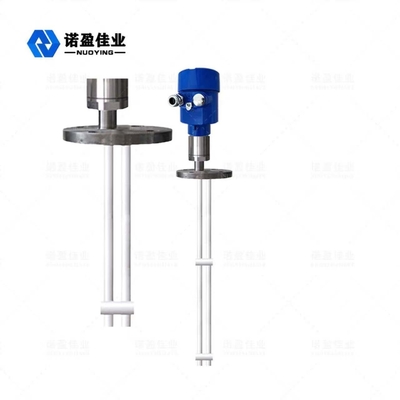

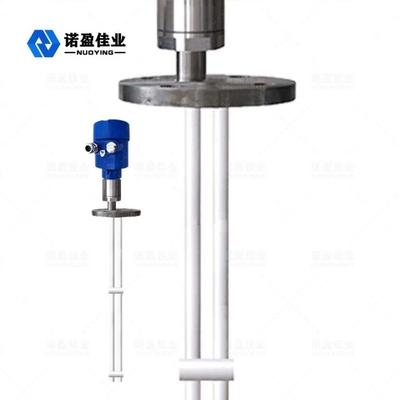

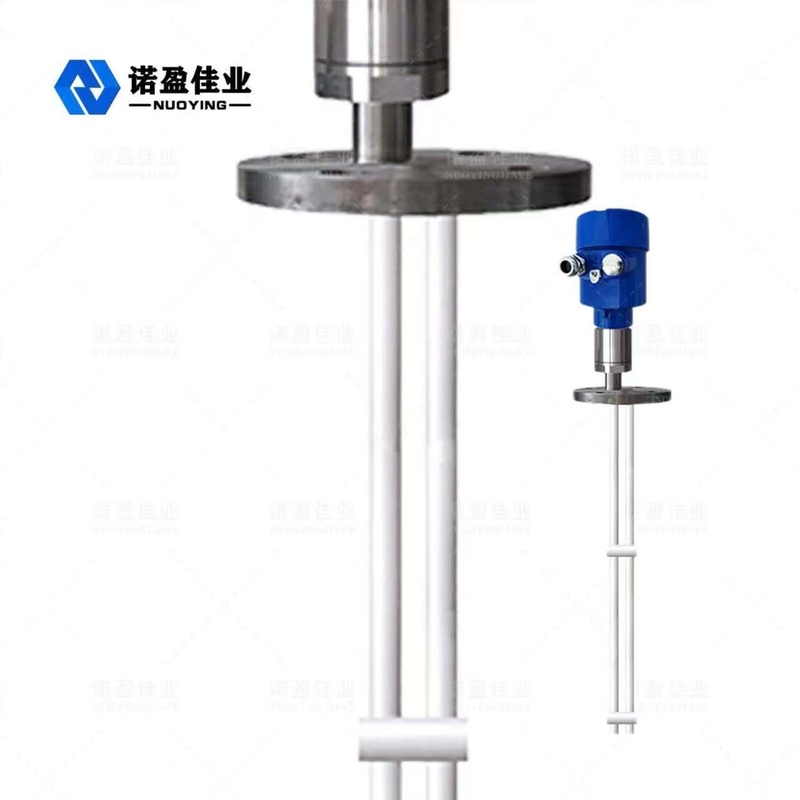

NYSP-M22 Радиочастотный высокочувствительный измеритель уровня широкого диапазона приложений
NYSP-M22 Принцип работы измерителя уровня радиочастотной проводимости
Измеритель уровня жидкости с радиочастотной проводимостью представляет собой прибор для непрерывного измерения уровня жидкости, основанный на принципе радиочастотной проводимости.Продукт имеет преимущества высокой стабильности, высокой чувствительности и широкого диапазона применения.По сравнению с традиционным емкостным измерителем уровня жидкости модульная конструкция делает настройку прибора простой и удобной.После настройки его можно использовать в обычном режиме и без обслуживания в течение всей жизни.Это позволяет пользователям интуитивно понимать работу оборудования и своевременно решать проблемы.Он также безопасен и надежен в сложных промышленных случаях.
Технология измерения радиочастотной проводимости представляет собой технологию измерения уровня жидкости с уникальными преимуществами.Хотя эта концепция очень похожа на общую технологию измерения емкости, технология радиочастотной проводимости добавляет к электронному блоку схему экрана привода и схему прерывателя, что позволяет независимо измерять импеданс и сопротивление емкости.Физический закон рассчитывает, что импеданс любого подвеса равен емкостному сопротивлению любого подвеса, поэтому влияние подвеса можно измерить сдвигом фазы колебательного контура и исключить из общего выхода.
Зонд радиочастотного кондуктометра установлен в резервуаре для хранения, и радиочастотный сигнал, вызванный изменением потенциала, получен через зонд.Крышка привода зонда может предотвратить образование петли радиочастотным током через подвешенный материал, тем самым обеспечивая точность измерений прибора.
|
Типичное применение |
Жидкость, пыль, твердое вещество |
| Модели продуктов |
NYSP-M22 |
| Тип антенны | Гибкий трос, жесткий стержень |
| Материал антенны | ПТФЭ, 304, 316 |
| Диапазон измерения | 0 ~ 20 м (сотни метров могут быть измерены для глубоких скважин, по индивидуальному заказу) |
| Точность измерения | 0,05%~0,1%F.С |
| Источник питания | 24 В постоянного тока |
| Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
| Температура процесса | -40~+130℃ |
| Давление процесса | -0,1～4,0 МПа |
| Технологическое соединение | Резьба, фланец (опционально) |
| Электрический интерфейс | M20 × 1,5, ½ "NPT |
| Степень защиты | IP65, IP67, IP68 (опционально) |
|
Взрывозащищенный класс |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!
NYSP-M22 Конструктивные особенности измерителя уровня радиочастотной проводимости
Уникальная конструкция защитной цепи привода антиподвесного материала может улучшить характеристики противоподвесных материалов.
Диапазон мощности.13~35В постоянного тока
Адаптивный датчик температуры процесса - 100 ℃ ~ 800 ℃
Никакое слепое измерение не может быть применено к горизонтальному измерению 12 см или даже нескольких см.
Максимальный диапазон измерения может составлять несколько сотен метров или даже несколько сотен метров.
Измерение границы раздела вязких материалов является самым большим преимуществом прибора.
Стабильный и надежный выход, устойчивый к муке, шероховатости, парам, кристаллизации и отложению воска
Необслуживаемые, неподвижные детали, неизнашиваемые детали, нерегулярная очистка, техническое обслуживание и ввод в эксплуатацию
