Переключатель камертона жидкостный ровный тип жидкостного ровного командного выключателя. Камертон будет в восторге кристаллом для генерации вибрации. Когда камертон погружен в жидкости, изменениях частоты вибрации, и изменении частоты обнаруживает радиотехнической схемой и выводит наружу значение переключателя.
Принцип:
Элемент вибрации (камертон) вибрирует на некоторой механической частоте резонанса под приводом пьезоэлектрической керамики. Piezoceramics механически фиксировано и поэтому не ограничиваемо ударами температуры. Как только вибрируя элемент приходит в контакт с измеренным средством, изменения частоты вибрации. Объединенная электроника обнаруживает это изменение в частоте вибрации и переводит ее в переключая команды. Типичные применения переполняют защиту и предохранение бездельничать. Должный к простой и крепкой структуре этой аппаратуры, измерение едва ли повлияно на медицинским осмотром и химическими свойствами измеренного средства. Даже если внешняя вибрация сильна или измеренное средство изменено, измерение не будет затронуто.
Согласно форме соединения, переключатель камертона ровный можно разделить в: соединение фланца и продетое нитку соединение. Он главным образом установлен на баки для хранения, контейнеры, и силосохранилища посредством потоков и фланцов, и измерения высокие, средство и низшие уровни твердого порошка или жидкость, и достигает цели сигнала тревоги сигнала или материального ровного контроля через изменение частоты вибрации.
Переключатель камертона ровный непременная измеряя аппаратура в баке для хранения сырья, транспортирующ трубопровод и жидкостный контейнер фабрики. Ему можно сказать что покуда установлен переключатель сильно надежного камертона ровный, положение жидкостного уровня можно контролировать умно. В случае сохранения много силы человека и материальных ресурсов, он может значительно улучшить эффективность работы фабрики.
Одиночный тест машины переключателя камертона ровного
проводка:Переключатель камертона ровный вообще составлен набора линий электропередач и набора линий обратной связи реле. Как для соединять нормально открытые контакты или нормально закрытые контакты, вообще определено дизайнером аппаратуры.Каждый переключатель камертона ровный оборудован с набором контактов реле, которые одно-поляк, двух-ход. Реле только использовано как переключатель и не может сразу управлять сигналом тревоги или другим высокомощным оборудованием для того чтобы подействовать. Все сигналы управления выход от терминального блока вверху электронный блок. Когда зеленый свет дальше, он показывает что реле работает нормально, и когда свет, реле в государстве сигнала тревоги (когда сила или аппаратура выходит из строя, реле также в государстве сигнала тревоги).
тест:В виду того что датчик уровня камертона включено-выключено, никакая потребность проверить ли она точна, как раз тест ли он может работать нормально. Метод является следующим: после того как сила повернута дальше, вы можете услышать вибрацию камертона, касаетесь концу вилки с вашей рукой, и используетесь включеный-выключеное положение вольтамперомметра для того чтобы измерить выход переключая сигнала камертоном соответствие к касанию вашей руки.Если средство, который нужно измерить нетоксические и безвредные жидкостные или твердо, то вы можете использовать контейнер для того чтобы попробовать, после этого вставить вибрируя вилку в средство, используете средство вместо руки для того чтобы сжать, и использовать включеный-выключеную шестерню вольтамперомметра для того чтобы измерить включеный-выключеный выход сигнала камертоном и касание средства соответствует этому.
Случай 1Nuonuo превосходный работник аппаратуры. Сегодня, я получил извещение отремонтировать переключатель камертона ровный. По слухам что этот дозор всегда ложно тревожен и не может точно обнаружить уровень твердого силосохранилища. Nuonuo сообщило ко мне: Этот дозор был отлаживан много времен, тело вилки вибрации было очищено и было положено назад, и его можно использовать в течение нескольких дней. После немного дней оно терпел неудачу снова, и я не умею как зафиксировать его.
Основанный на вышеуказанном описании, я делаю следующее заключение:1. Этот переключатель камертона ровный использован для того чтобы измерить твердые частицы.2. После того как тело вилки вибрировать обтерто чистым, его можно включить в работу на период времени.3. Много пыль в твердом силосохранилище частицы.
В заключение:Nuonuo и я приняли уместные инструменты для тестирования, взобрались лестница к положению переключателя камертона ровного, и испытались что свое напряжение тока было 23.5V, которое находилось внутри ряд позволяемой ошибки. Измеряя контакты реле, оно будет время от времени на некоторое время, который очевидно сбивчив с фактическим материальным уровнем. После извлекать тело вилки вибрировать с электричеством, было найдено что оно было предусматривано с тонким слоем твердой пыли. После обтирать твердую пыль чистую, и после этого измерять контакты реле, оно в линии с обстановкой на данный момент.Однако, делать так может только разрешить проблему временной пользы, и не может гарантировать что оно будет постоянно свободен проблем. Это очевидно благодаря факту что точность измерения слишком высока и чувствительный элемент слишком чувствителен.Так я решил к retune он, я спросил Nuonuo для того чтобы взять некоторые образцы и положить их рядом со мной, пока поворачивающ чувствительность переключателя камертона ровного вниз, я испытал его в образцах. до тех пор пока он полно не приспособлен к материалу.
Случай 2Один день Nuonuo сказал мне что переключатель камертона ровный остаточного танка нефтехранилища V-307 был сломленн в течение длительного времени, и я никогда имел шанс отремонтировать его. Это время там никакой материал в танке V-307, мы можем принять его вниз для ремонта или замены.
в заключение:Я пришел к этому переключателю уровня жидкости камертона с Nuonuo с уместными инструментами для тестирования и испытал свое напряжение тока на 24.5V, которое внутри ряд позволяемой ошибки. Контакт измеряя реле всегда в отключенном государстве, которое очевидно сбивчиво с фактическим материальным уровнем.Nuonuo немедленно приняло вне дозор, и счесло грязь подобный для того чтобы закоксовать между вибрируя вилками, которые предотвратили вилку от вибрировать, и не смогло быть вытягивано вне с инструментами, поэтому он смог только принять его к комнате обслуживания и пар пользы нагревает его для того чтобы растворить. После того как тест совершенно нормален, он назад к работе.

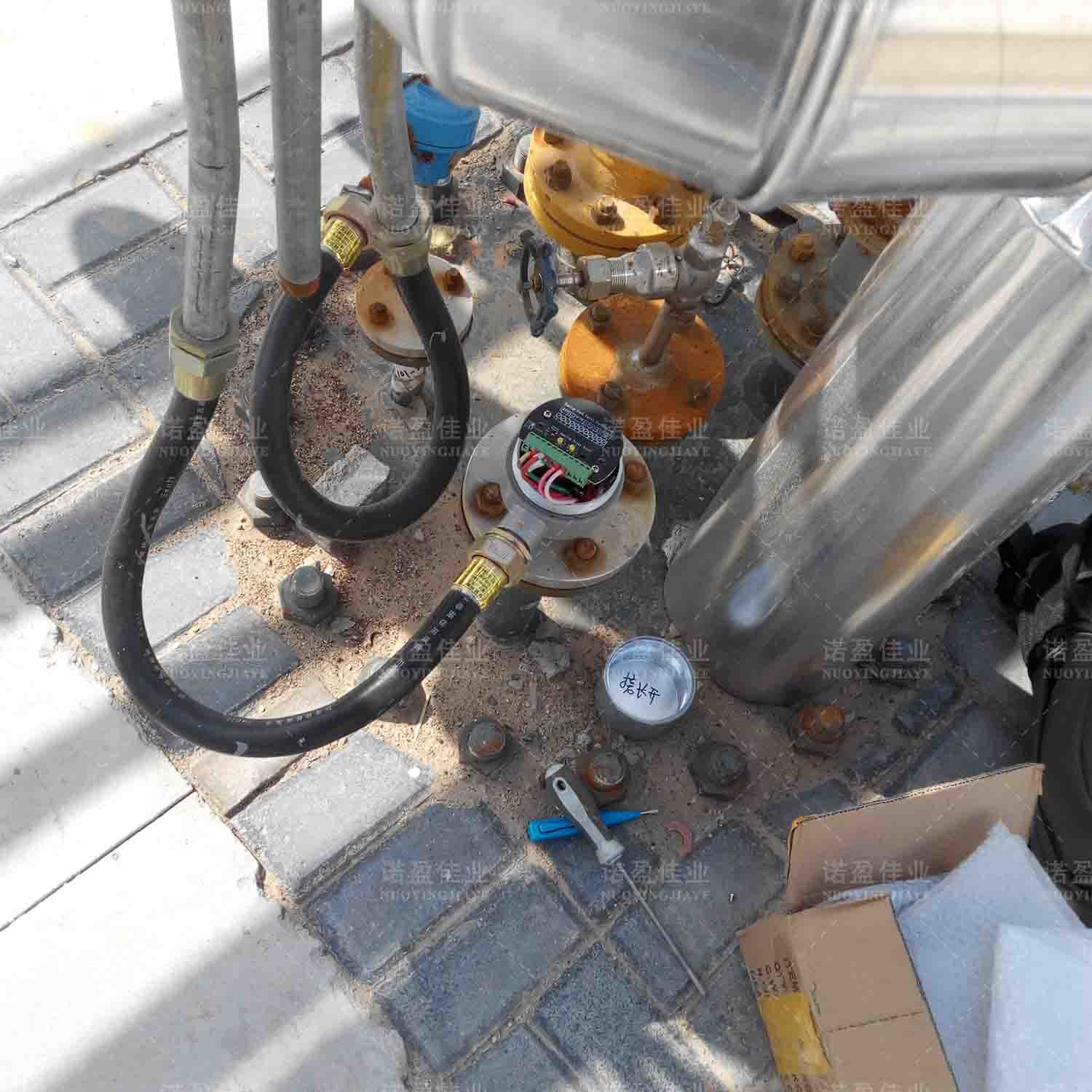

Случай 3Nuonuo пришло к офису в утре и сказало мне что переключатель двухпроводного камертона жидкостный ровный заново был установлен на бак для хранения V-208, и теперь его не работает как следует. Напряжение тока нулевой нагрузки измеренное на месте 24V, и напряжение тока измерения на-нагрузки только 9.5V.
В заключение:Вместе с Nuonuo, я пришел к этому переключателю уровня жидкости камертона с уместными инструментами для тестирования, и принял вне вольтамперомметр для того чтобы измерить напряжение тока, по мере того как Nuonuo сказало. Я пошел к комнате шкафа проверить что электропитание этого метра нет от барьера безопасности, но от модуля системы DCS. После обсуждать с институтом дизайна позже, это электропитание не соответствующее, поэтому необходима, что добавляет партия конструкции силу барьера и поставки безопасности сразу от барьера безопасности к этому метру.
